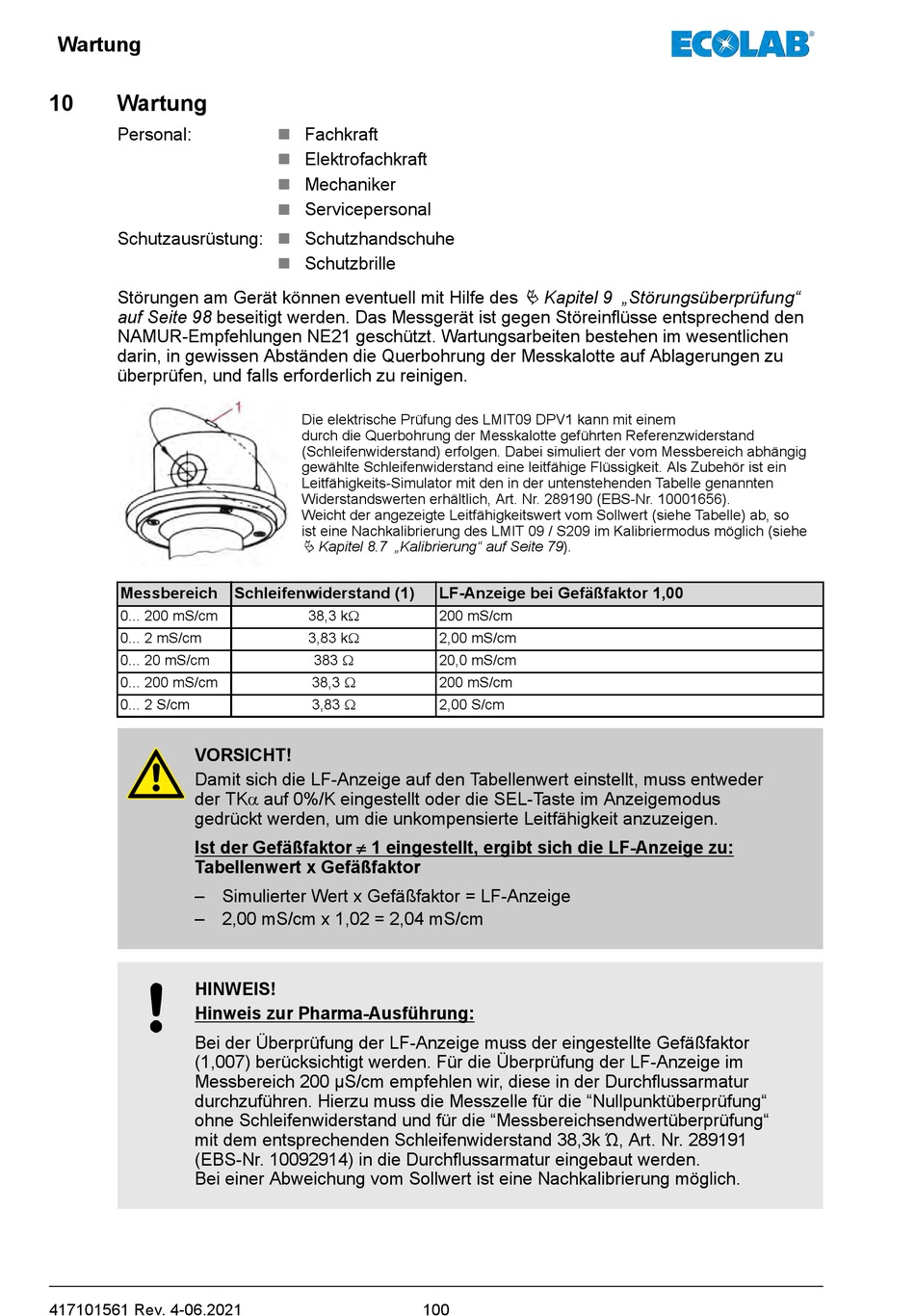

Wartung

10
Wartung
Personal:
Schutzausrüstung:
Störungen am Gerät können eventuell mit Hilfe des
auf Seite 98 beseitigt werden. Das Messgerät ist gegen Störeinflüsse entsprechend den
NAMUR-Empfehlungen NE21 geschützt. Wartungsarbeiten bestehen im wesentlichen
darin, in gewissen Abständen die Querbohrung der Messkalotte auf Ablagerungen zu
überprüfen, und falls erforderlich zu reinigen.
Messbereich Schleifenwiderstand (1)
0... 200 mS/cm
0... 2 mS/cm
0... 20 mS/cm
0... 200 mS/cm
0... 2 S/cm
VORSICHT!
Damit sich die LF-Anzeige auf den Tabellenwert einstellt, muss entweder
der TKa auf 0%/K eingestellt oder die SEL-Taste im Anzeigemodus
gedrückt werden, um die unkompensierte Leitfähigkeit anzuzeigen.
Ist der Gefäßfaktor ¹ 1 eingestellt, ergibt sich die LF-Anzeige zu:
Tabellenwert x Gefäßfaktor
– Simulierter Wert x Gefäßfaktor = LF-Anzeige
– 2,00 mS/cm x 1,02 = 2,04 mS/cm
HINWEIS!
Hinweis zur Pharma-Ausführung:
Bei der Überprüfung der LF-Anzeige muss der eingestellte Gefäßfaktor
(1,007) berücksichtigt werden. Für die Überprüfung der LF-Anzeige im
Messbereich 200 µS/cm empfehlen wir, diese in der Durchflussarmatur
durchzuführen. Hierzu muss die Messzelle für die "Nullpunktüberprüfung"
ohne Schleifenwiderstand und für die "Messbereichsendwertüberprüfung"
mit dem entsprechenden Schleifenwiderstand 38,3k Ώ, Art. Nr. 289191
(EBS-Nr. 10092914) in die Durchflussarmatur eingebaut werden.
Bei einer Abweichung vom Sollwert ist eine Nachkalibrierung möglich.
417101561 Rev. 4-06.2021
n
Fachkraft
n
Elektrofachkraft
n
Mechaniker
n
Servicepersonal
n
Schutzhandschuhe
n
Schutzbrille
Die elektrische Prüfung des LMIT09 DPV1 kann mit einem
durch die Querbohrung der Messkalotte geführten Referenzwiderstand
(Schleifenwiderstand) erfolgen. Dabei simuliert der vom Messbereich abhängig
gewählte Schleifenwiderstand eine leitfähige Flüssigkeit. Als Zubehör ist ein
Leitfähigkeits-Simulator mit den in der untenstehenden Tabelle genannten
Widerstandswerten erhältlich, Art. Nr. 289190 (EBS-Nr. 10001656).
Weicht der angezeigte Leitfähigkeitswert vom Sollwert (siehe Tabelle) ab, so
ist eine Nachkalibrierung des LMIT 09 / S209 im Kalibriermodus möglich (siehe
Ä Kapitel 8.7 „Kalibrierung" auf Seite 79).
LF-Anzeige bei Gefäßfaktor 1,00
38,3 kW
200 mS/cm
3,83 kW
2,00 mS/cm
383 W
20,0 mS/cm
38,3 W
200 mS/cm
3,83 W
2,00 S/cm
100
Ä Kapitel 9 „Störungsüberprüfung"
