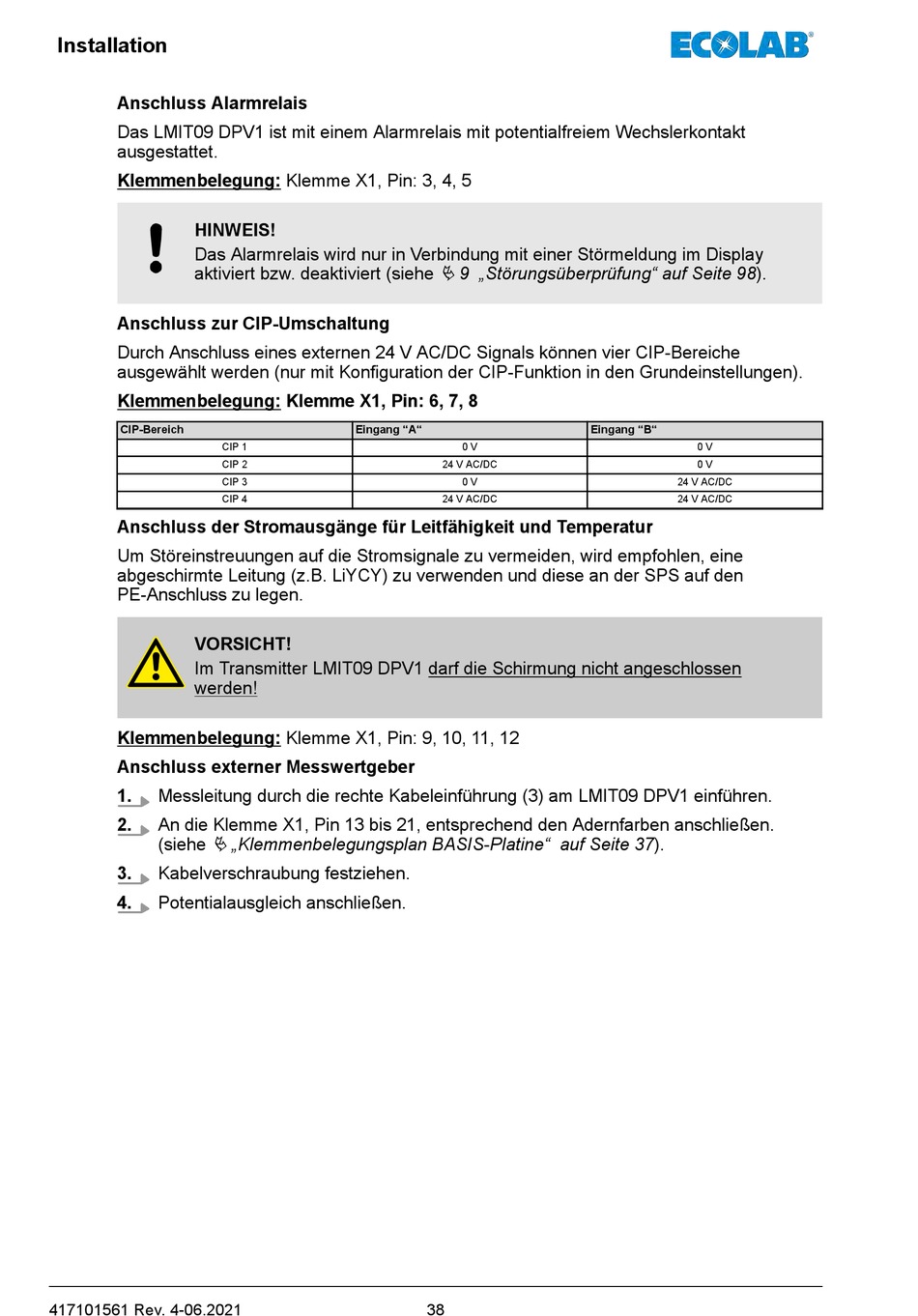

Installation

Anschluss Alarmrelais

Das LMIT09 DPV1 ist mit einem Alarmrelais mit potentialfreiem Wechslerkontakt
ausgestattet.
Klemmenbelegung: Klemme X1, Pin: 3, 4, 5
HINWEIS!
Das Alarmrelais wird nur in Verbindung mit einer Störmeldung im Display
aktiviert bzw. deaktiviert (siehe
Anschluss zur CIP-Umschaltung
Durch Anschluss eines externen 24 V AC/DC Signals können vier CIP-Bereiche
ausgewählt werden (nur mit Konfiguration der CIP-Funktion in den Grundeinstellungen).
Klemmenbelegung: Klemme X1, Pin: 6, 7, 8
CIP-Bereich
Anschluss der Stromausgänge für Leitfähigkeit und Temperatur
Um Störeinstreuungen auf die Stromsignale zu vermeiden, wird empfohlen, eine
abgeschirmte Leitung (z.B. LiYCY) zu verwenden und diese an der SPS auf den
PE-Anschluss zu legen.
VORSICHT!
Im Transmitter LMIT09 DPV1 darf die Schirmung nicht angeschlossen
werden!
Klemmenbelegung: Klemme X1, Pin: 9, 10, 11, 12

Anschluss externer Messwertgeber

1. Messleitung durch die rechte Kabeleinführung (3) am LMIT09 DPV1 einführen.
2. An die Klemme X1, Pin 13 bis 21, entsprechend den Adernfarben anschließen.
Ä „Klemmenbelegungsplan BASIS-Platine" auf Seite 37).
(siehe
3. Kabelverschraubung festziehen.
4. Potentialausgleich anschließen.
417101561 Rev. 4-06.2021
Eingang "A"
CIP 1
CIP 2
CIP 3
CIP 4
Ä 9 „Störungsüberprüfung" auf Seite 98).
Eingang "B"
0 V
24 V AC/DC
0 V
24 V AC/DC
38
0 V
0 V
24 V AC/DC
24 V AC/DC
