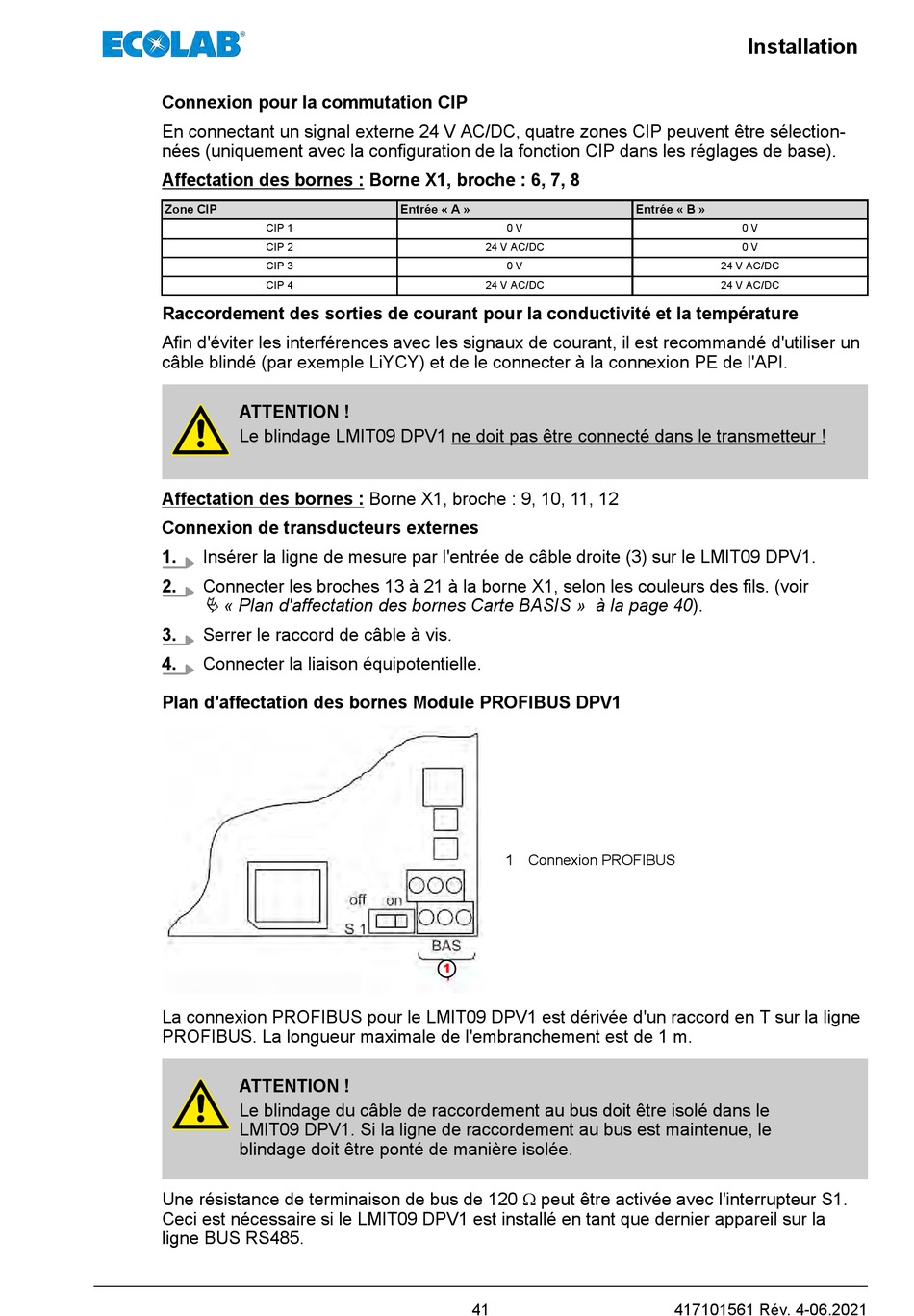

Connexion pour la commutation CIP
En connectant un signal externe 24 V AC/DC, quatre zones CIP peuvent être sélection-
nées (uniquement avec la configuration de la fonction CIP dans les réglages de base).
Affectation des bornes : Borne X1, broche : 6, 7, 8
Zone CIP
CIP 1
CIP 2
CIP 3
CIP 4
Raccordement des sorties de courant pour la conductivité et la température
Afin d'éviter les interférences avec les signaux de courant, il est recommandé d'utiliser un
câble blindé (par exemple LiYCY) et de le connecter à la connexion PE de l'API.
ATTENTION !
Le blindage LMIT09 DPV1 ne doit pas être connecté dans le transmetteur !
Affectation des bornes : Borne X1, broche : 9, 10, 11, 12
Connexion de transducteurs externes
1.
Insérer la ligne de mesure par l'entrée de câble droite (3) sur le LMIT09 DPV1.
2.
Connecter les broches 13 à 21 à la borne X1, selon les couleurs des fils. (voir
Ä « Plan d'affectation des bornes Carte BASIS » à la page 40).
3.
Serrer le raccord de câble à vis.
4.
Connecter la liaison équipotentielle.
Plan d'affectation des bornes Module PROFIBUS DPV1
La connexion PROFIBUS pour le LMIT09 DPV1 est dérivée d'un raccord en T sur la ligne
PROFIBUS. La longueur maximale de l'embranchement est de 1 m.
ATTENTION !
Le blindage du câble de raccordement au bus doit être isolé dans le
LMIT09 DPV1. Si la ligne de raccordement au bus est maintenue, le
blindage doit être ponté de manière isolée.
Une résistance de terminaison de bus de 120 W peut être activée avec l'interrupteur S1.
Ceci est nécessaire si le LMIT09 DPV1 est installé en tant que dernier appareil sur la
ligne BUS RS485.
Entrée « A »
0 V
24 V AC/DC
0 V
24 V AC/DC
1 Connexion PROFIBUS
1
41
Installation
Entrée « B »
0 V
0 V
24 V AC/DC
24 V AC/DC
417101561 Rév. 4-06.2021
