ECOLAB LMIT09 DPV1 Betriebsanleitung Seite 93

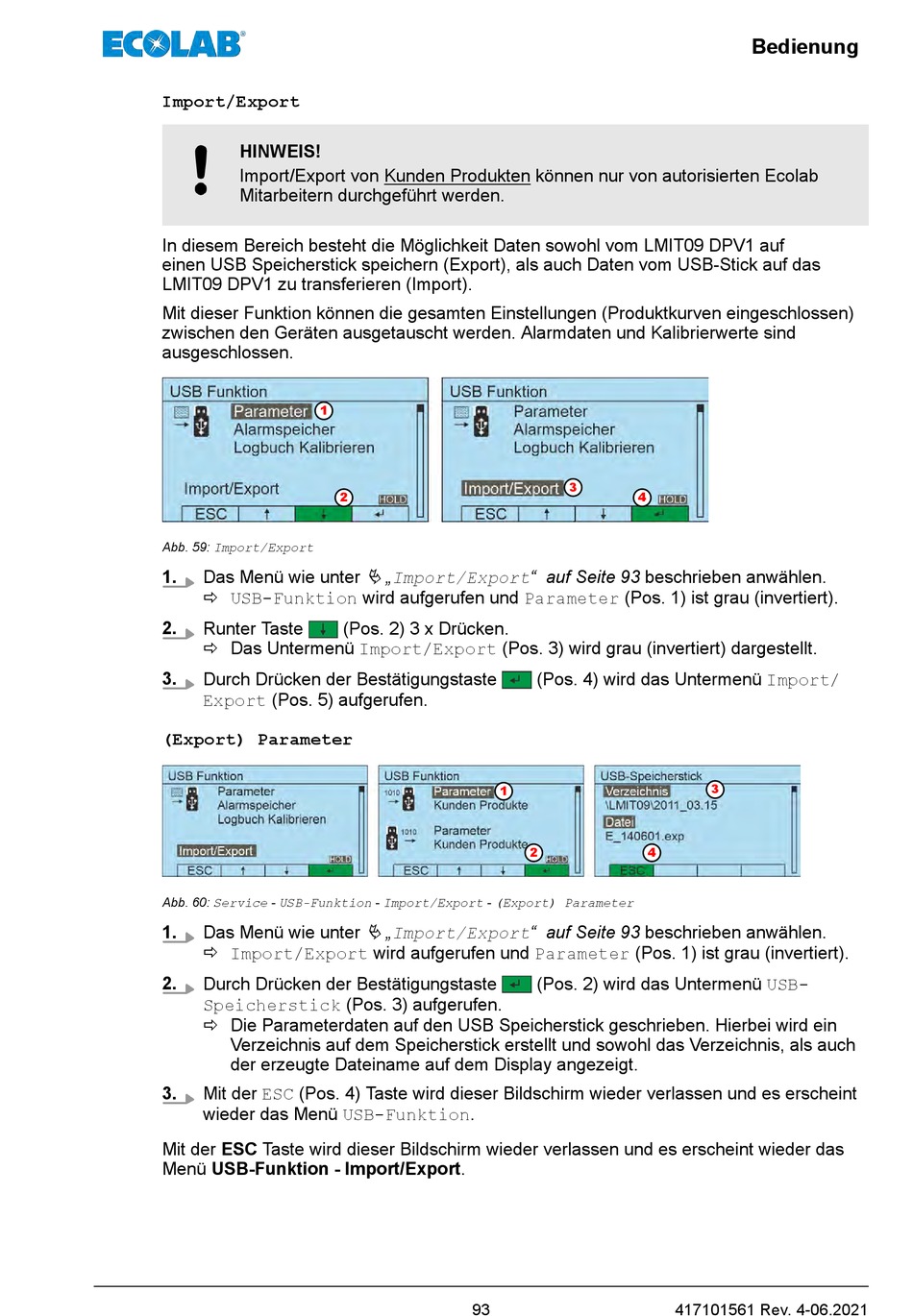

Import/Export
HINWEIS!
Import/Export von Kunden Produkten können nur von autorisierten Ecolab
Mitarbeitern durchgeführt werden.
In diesem Bereich besteht die Möglichkeit Daten sowohl vom LMIT09 DPV1 auf
einen USB Speicherstick speichern (Export), als auch Daten vom USB-Stick auf das
LMIT09 DPV1 zu transferieren (Import).
Mit dieser Funktion können die gesamten Einstellungen (Produktkurven eingeschlossen)
zwischen den Geräten ausgetauscht werden. Alarmdaten und Kalibrierwerte sind
ausgeschlossen.
1
Abb. 59: Import/Export
1. Das Menü wie unter
ð USB-Funktion wird aufgerufen und Parameter (Pos. 1) ist grau (invertiert).
2.
Runter Taste
ð Das Untermenü Import/Export (Pos. 3) wird grau (invertiert) dargestellt.
3.
Durch Drücken der Bestätigungstaste
Export (Pos. 5) aufgerufen.
(Export) Parameter
Abb. 60: Service - USB-Funktion - Import/Export - (Export) Parameter
1. Das Menü wie unter
ð Import/Export wird aufgerufen und Parameter (Pos. 1) ist grau (invertiert).
2. Durch Drücken der Bestätigungstaste
Speicherstick (Pos. 3) aufgerufen.
ð Die Parameterdaten auf den USB Speicherstick geschrieben. Hierbei wird ein
Verzeichnis auf dem Speicherstick erstellt und sowohl das Verzeichnis, als auch
der erzeugte Dateiname auf dem Display angezeigt.
3. Mit der ESC (Pos. 4) Taste wird dieser Bildschirm wieder verlassen und es erscheint
wieder das Menü USB-Funktion.
Mit der ESC Taste wird dieser Bildschirm wieder verlassen und es erscheint wieder das
Menü USB-Funktion - Import/Export.
2
Ä „Import/Export" auf Seite 93 beschrieben anwählen.
(Pos. 2) 3 x Drücken.
1
Ä „Import/Export" auf Seite 93 beschrieben anwählen.
93
3
4
(Pos. 4) wird das Untermenü Import/
2 4
(Pos. 2) wird das Untermenü USB-
417101561 Rev. 4-06.2021
Bedienung
3
