Bedienung
8.2

Displayanzeigen

Betriebsstatus - Modus: Leitfähigkeit
10
11

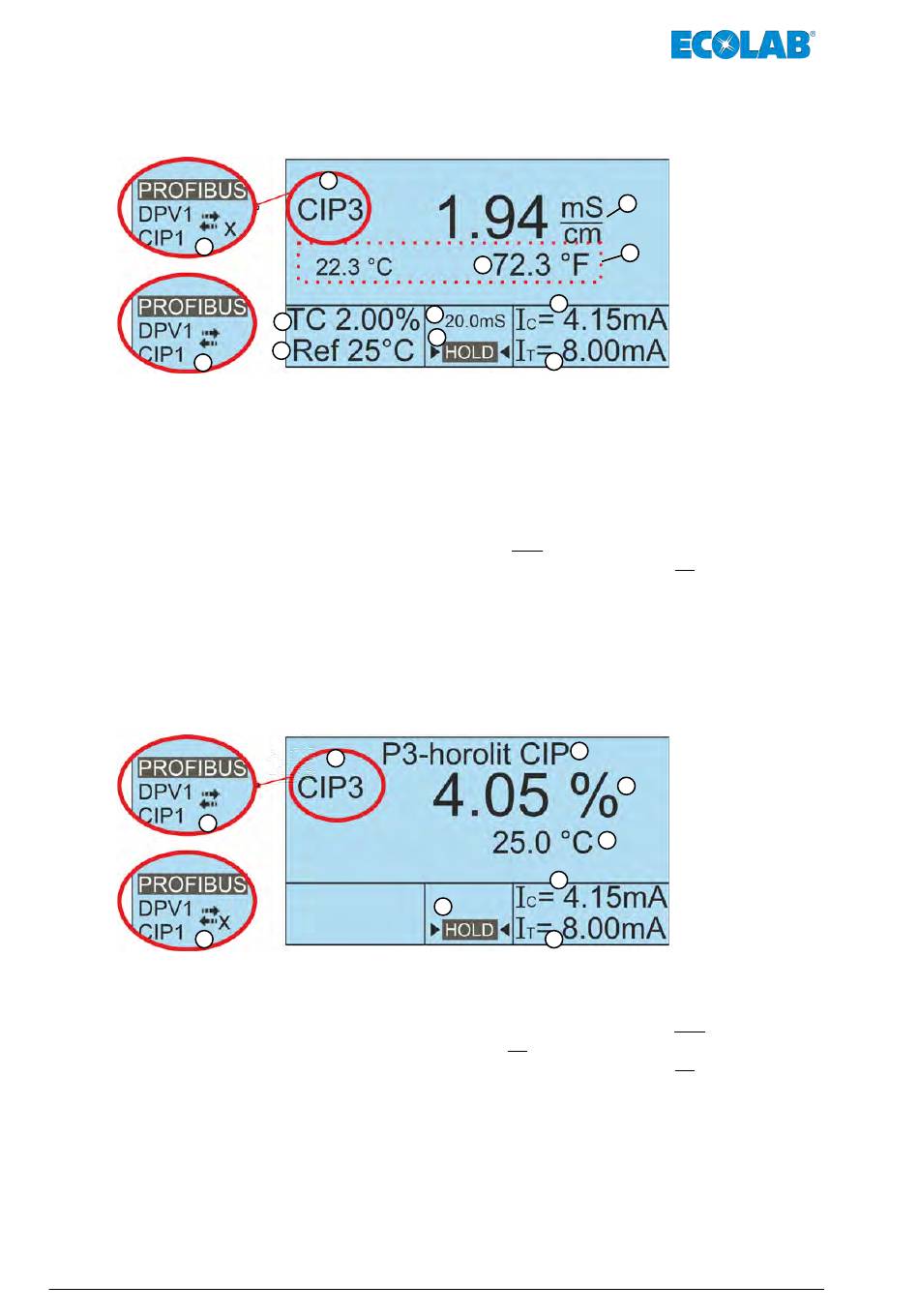

Abb. 8: Displayanzeige Modus: Leitfähigkeit
1 Leitfähigkeitsanzeige
2 Temperaturanzeige Displayanzeige bei Voreinstellung
der Temperatureinheit in °C. Displayanzeige bei
Voreinstellung der Temperatureinheit in °F. Die Anzeige
rechts ändert sich in °F, wobei links die umgerechnete
Temperatur in °C dargestellt wird. ).
3 Leitfähigkeits-Ausgangsstrom
4 Temperatur-Ausgangsstrom
5 Sichtbar, wenn die linke Funktionstaste gedrückt wird
(Einstieg in das Hauptmenü).
6 Sichtbar, wenn die rechte Funktionstaste
gedrückt wird. Anzeige der unkompensierten
Leitfähigkeit (Stromausgang wird mit geändert).
ACHTUNG: Nur wenn TC≠ 0.00 %
Betriebsstatus - Modus: Konzentration
9
8
Abb. 9: Modus: Konzentration
1 Konzentration des Produktes in Gew. %
2 Temperaturanzeige
3 Leitfähigkeits-Ausgangsstrom
4 Temperatur-Ausgangsstrom
5 Sichtbar, wenn die linke Funktionstaste gedrückt wird
(Einstieg in das Hauptmenü)
6 Produktname des ausgewählten Produktes
7 Aktiver CIP-Bereich, wird nur angezeigt, wenn die
CIP-Funktion konfiguriert wurde
417101561 Rev. 4-06.2021
9
6
8
5
7
6
5
44
1
2
12
3
4
7 Referenztemperatur
8 Temperaturkoeffizient
9 Aktiver CIP-Bereich, wird nur angezeigt, wenn die CIP-
Funktion konfiguriert wurde.
10 Zusätzliche Anzeige (links oben) bei
Erkennung eines gesteckten Profibus-Moduls
(ohne Datenaustausch mit dem Master)
11 Anzeige mit Datenaustausch mit dem Master (das X
neben dem unteren Pfeil verschwindet und beide Pfeile
blinken)
7
1
2
3
4
8 zusätzliche Anzeige (links) bei Erkennung eines
gesteckten Profibus-Moduls (ohne Datenaustausch
mit dem Master)
9 Anzeige mit Datenaustausch mit dem Master
(das X neben dem unteren Pfeil verschwindet und
beide Pfeile blinken)
