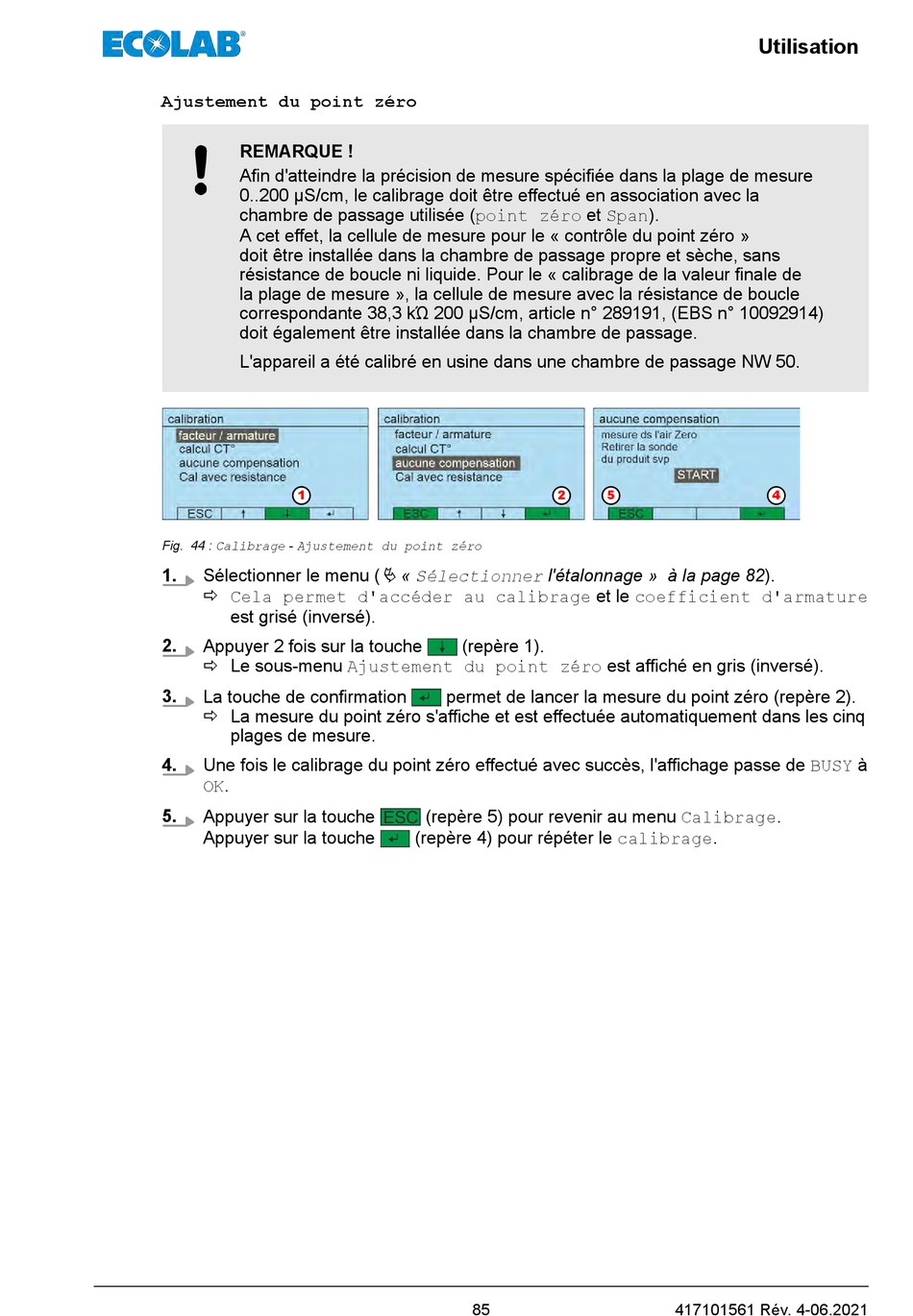

ECOLAB LMIT09 DPV1 Betriebsanleitung Seite 311

Ajustement du point zéro
REMARQUE !
Afin d'atteindre la précision de mesure spécifiée dans la plage de mesure
0..200 µS/cm, le calibrage doit être effectué en association avec la
chambre de passage utilisée (point zéro et Span).
A cet effet, la cellule de mesure pour le « contrôle du point zéro »
doit être installée dans la chambre de passage propre et sèche, sans
résistance de boucle ni liquide. Pour le « calibrage de la valeur finale de
la plage de mesure », la cellule de mesure avec la résistance de boucle
correspondante 38,3 kΏ 200 µS/cm, article n° 289191, (EBS n° 10092914)
doit également être installée dans la chambre de passage.
L'appareil a été calibré en usine dans une chambre de passage NW 50.
1
Fig. 44 : Calibrage - Ajustement du point zéro
1. Sélectionner le menu (
ð Cela permet d'accéder au calibrage et le coefficient d'armature
est grisé (inversé).
2. Appuyer 2 fois sur la touche
ð Le sous-menu Ajustement du point zéro est affiché en gris (inversé).
3. La touche de confirmation
ð La mesure du point zéro s'affiche et est effectuée automatiquement dans les cinq
plages de mesure.
4. Une fois le calibrage du point zéro effectué avec succès, l'affichage passe de BUSY à
OK.
5. Appuyer sur la touche
Appuyer sur la touche
Ä « Sélectionner l'étalonnage » à la page 82).
(repère 1).
permet de lancer la mesure du point zéro (repère 2).
(repère 5) pour revenir au menu Calibrage.
(repère 4) pour répéter le calibrage.
85
2 5
417101561 Rév. 4-06.2021
Utilisation
4
