Bei Flanschversion - ECOLAB LMIT09 DPV1 Betriebsanleitung

Verdrehen des Transmittergehäuses um 90°
Um die Messbohrung der Messkalotte optimal dem Strömungsverlauf anpassen zu
können, ist das Transmittergehäuse gegenüber der Messzelle um 90° drehbar.
1. Vier Sechskantschrauben (SW7) am Gehäuseboden entfernen.
2. Transmittergehäuse im Uhrzeigersinn bis Anschlag drehen.
3. Sechskantschrauben wieder einsetzen und festziehen.

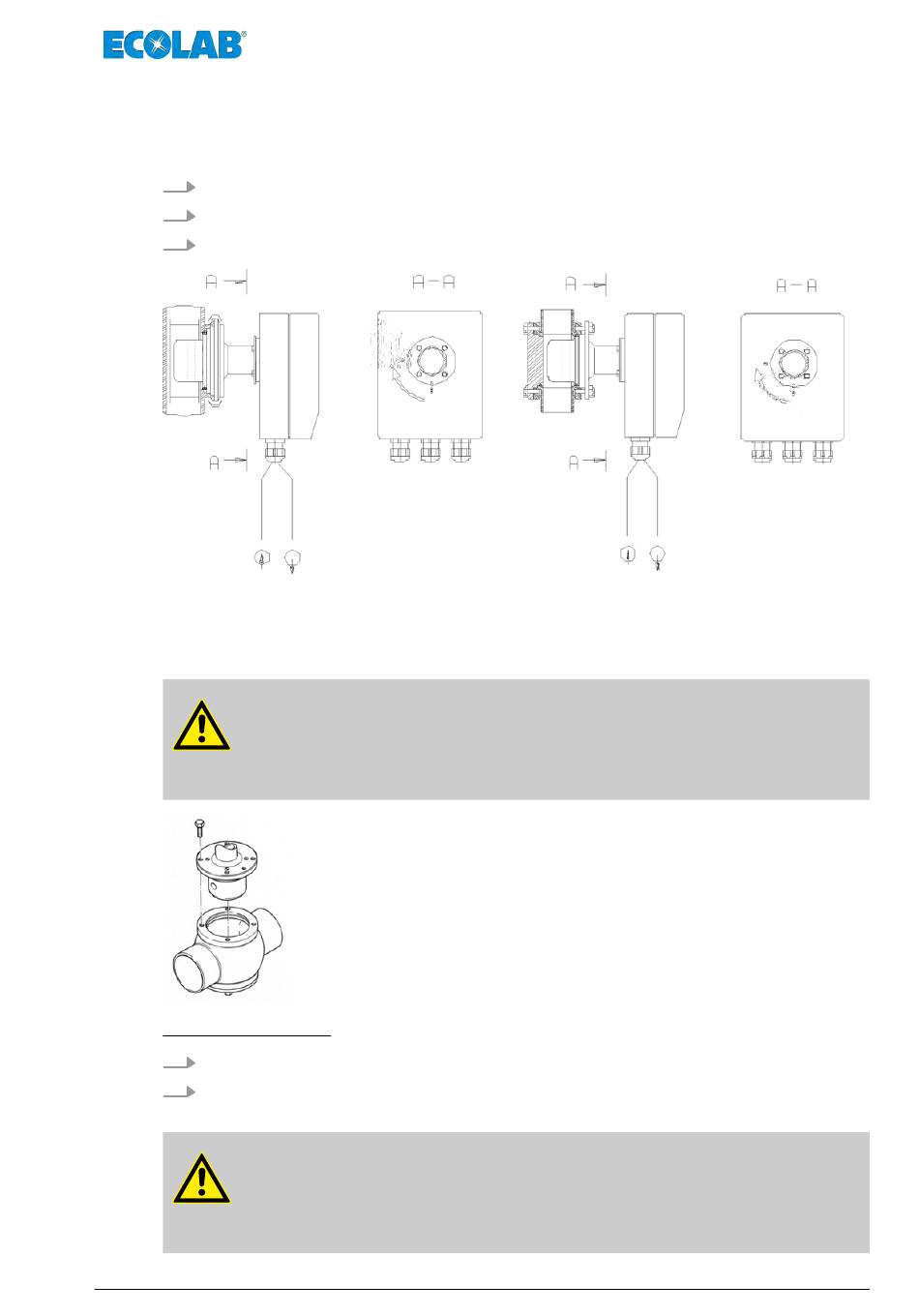

Abb. 3: Verdrehen des Transmittergehäuses um 90°
1 Versorgungsspannung 24 V AC/DC
Transmitter mit separatem Messwertgeber (Wandaufbauversion)
VORSICHT!
Die Messbohrung der Messkalotte ist grundsätzlich parallel zur Rohrachse,
das heißt in Fließrichtung des Mediums auszurichten. Abweichungen
können zu Verfälschungen der Messwerte führen (Wirbelbildung).
Eine Kontrolle der Einbaulage ist anhand von Markierungskerben auf der Messkalotte
möglich.
Der Abstand zwischen Messwertgeber und Transmitter sollte zweckmäßig nicht größer
als 4,5 m gewählt werden.
Der Transmitter ist für Wandbefestigung geeignet (zwei Schrauben).
Ab Werk ist der Transmitter mit der dazugehörigen Messzelle kalibriert.
Bei Austausch der Messzelle ist eine Nachkalibrierung, notwendig.

Bei Flanschversion:

1. Zum Ausbau des Messwertgebers die 4 Befestigungsschrauben ausdrehen.
2. Zwei von den Schrauben in die zwei zusätzlichen versetzten Bohrungen mit
Innengewinden am Flanschanschluss einschrauben.
VORSICHT!
Der Messwertgeber löst sich dann problemlos von der Durchflussarmatur.
Ein unsachgemäßer Ausbau des Messwertgebers kann zur Beschädigung
des Gerätes führen.
2 Stromausgänge 0(4)...20 mA LF + Temp.
35
Installation
417101561 Rev. 4-06.2021
