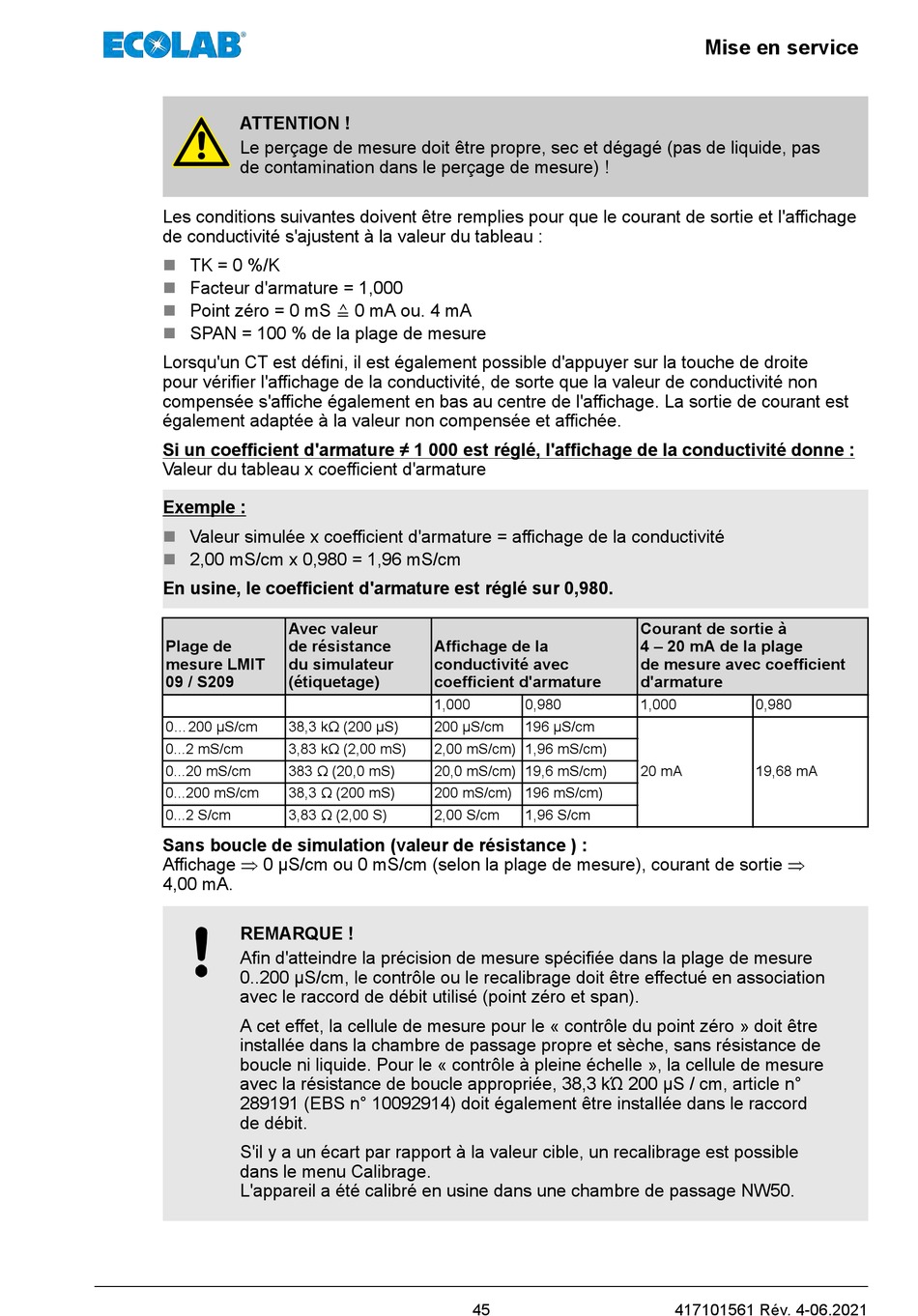

ATTENTION !
Le perçage de mesure doit être propre, sec et dégagé (pas de liquide, pas
de contamination dans le perçage de mesure) !
Les conditions suivantes doivent être remplies pour que le courant de sortie et l'affichage
de conductivité s'ajustent à la valeur du tableau :
n TK = 0 %/K
n Facteur d'armature = 1,000
Point zéro = 0 mS ≙ 0 mA ou. 4 mA
n
n SPAN = 100 % de la plage de mesure
Lorsqu'un CT est défini, il est également possible d'appuyer sur la touche de droite
pour vérifier l'affichage de la conductivité, de sorte que la valeur de conductivité non
compensée s'affiche également en bas au centre de l'affichage. La sortie de courant est
également adaptée à la valeur non compensée et affichée.
Si un coefficient d'armature ≠ 1 000 est réglé, l'affichage de la conductivité donne :
Valeur du tableau x coefficient d'armature
Exemple :
n Valeur simulée x coefficient d'armature = affichage de la conductivité
2,00 mS/cm x 0,980 = 1,96 mS/cm
n
En usine, le coefficient d'armature est réglé sur 0,980.
Avec valeur
Plage de de résistance
mesure LMIT du simulateur
09 / S209 (étiquetage)
0...200 µS/cm 38,3 kΩ (200 µS)
0...2 mS/cm 3,83 kΩ (2,00 mS)
0...20 mS/cm 383 Ω (20,0 mS)
0...200 mS/cm 38,3 Ω (200 mS)
0...2 S/cm 3,83 Ω (2,00 S)
Sans boucle de simulation (valeur de résistance ) :
Affichage Þ 0 µS/cm ou 0 mS/cm (selon la plage de mesure), courant de sortie Þ
4,00 mA.
REMARQUE !
Afin d'atteindre la précision de mesure spécifiée dans la plage de mesure
0..200 µS/cm, le contrôle ou le recalibrage doit être effectué en association
avec le raccord de débit utilisé (point zéro et span).
A cet effet, la cellule de mesure pour le « contrôle du point zéro » doit être
installée dans la chambre de passage propre et sèche, sans résistance de
boucle ni liquide. Pour le « contrôle à pleine échelle », la cellule de mesure
avec la résistance de boucle appropriée, 38,3 kΏ 200 µS / cm, article n°
289191 (EBS n° 10092914) doit également être installée dans le raccord
de débit.
S'il y a un écart par rapport à la valeur cible, un recalibrage est possible
dans le menu Calibrage.
L'appareil a été calibré en usine dans une chambre de passage NW50.
Affichage de la
conductivité avec
coefficient d'armature
1,000 0,980
200 µS/cm 196 µS/cm
2,00 mS/cm) 1,96 mS/cm)
20,0 mS/cm) 19,6 mS/cm)
200 mS/cm) 196 mS/cm)
2,00 S/cm 1,96 S/cm
