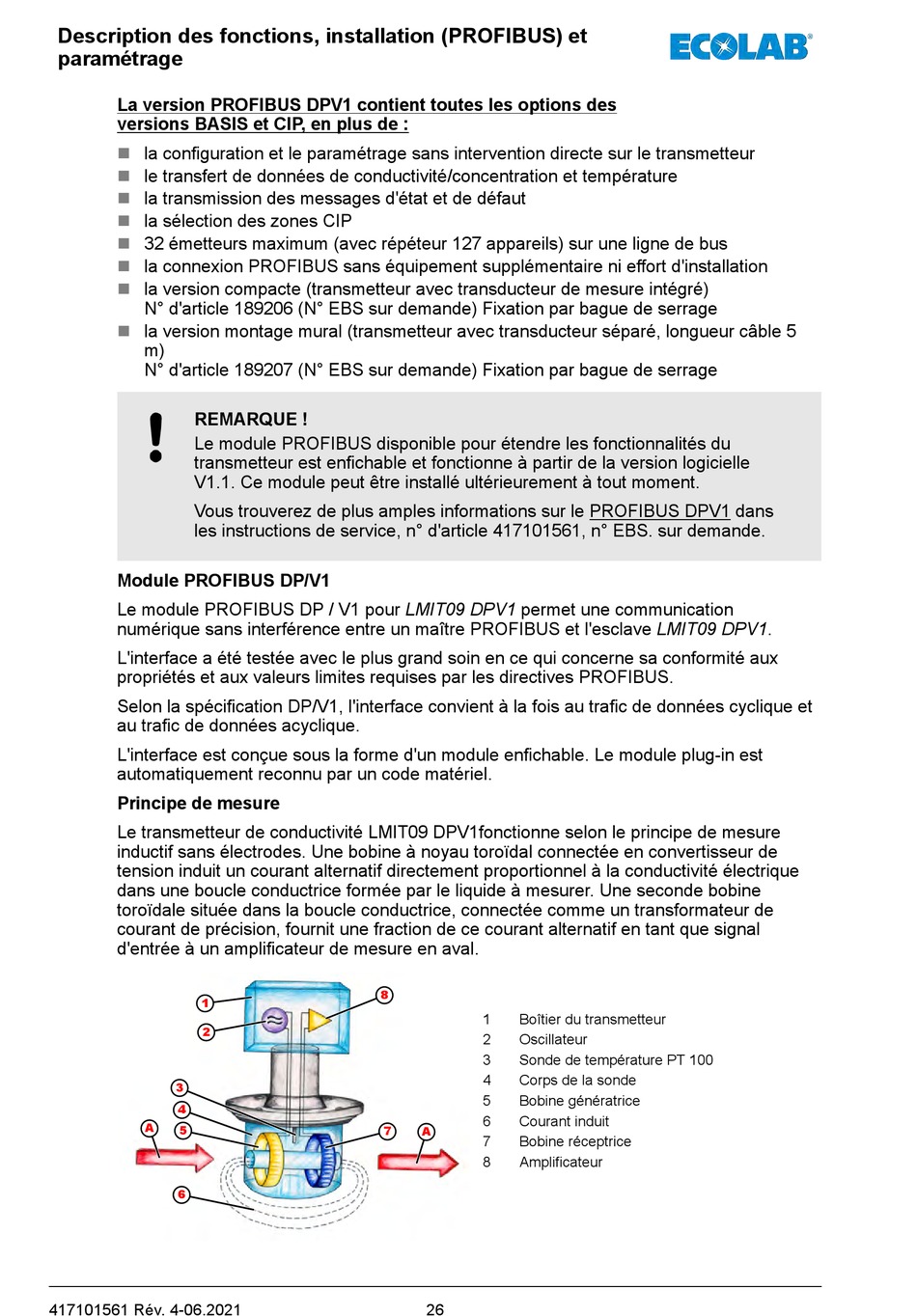

Description des fonctions, installation (PROFIBUS) et
paramétrage
La version PROFIBUS DPV1 contient toutes les options des
versions BASIS et CIP, en plus de :
n la configuration et le paramétrage sans intervention directe sur le transmetteur
n le transfert de données de conductivité/concentration et température
n la transmission des messages d'état et de défaut
n la sélection des zones CIP
n 32 émetteurs maximum (avec répéteur 127 appareils) sur une ligne de bus
n la connexion PROFIBUS sans équipement supplémentaire ni effort d'installation
n la version compacte (transmetteur avec transducteur de mesure intégré)
N° d'article 189206 (N° EBS sur demande) Fixation par bague de serrage
n la version montage mural (transmetteur avec transducteur séparé, longueur câble 5
m)
N° d'article 189207 (N° EBS sur demande) Fixation par bague de serrage
REMARQUE !
Le module PROFIBUS disponible pour étendre les fonctionnalités du
transmetteur est enfichable et fonctionne à partir de la version logicielle
V1.1. Ce module peut être installé ultérieurement à tout moment.
Vous trouverez de plus amples informations sur le PROFIBUS DPV1 dans
les instructions de service, n° d'article 417101561, n° EBS. sur demande.
Module PROFIBUS DP/V1
Le module PROFIBUS DP / V1 pour LMIT09 DPV1 permet une communication
numérique sans interférence entre un maître PROFIBUS et l'esclave LMIT09 DPV1.
L'interface a été testée avec le plus grand soin en ce qui concerne sa conformité aux
propriétés et aux valeurs limites requises par les directives PROFIBUS.
Selon la spécification DP/V1, l'interface convient à la fois au trafic de données cyclique et
au trafic de données acyclique.
L'interface est conçue sous la forme d'un module enfichable. Le module plug-in est
automatiquement reconnu par un code matériel.
Principe de mesure
Le transmetteur de conductivité LMIT09 DPV1fonctionne selon le principe de mesure
inductif sans électrodes. Une bobine à noyau toroïdal connectée en convertisseur de
tension induit un courant alternatif directement proportionnel à la conductivité électrique
dans une boucle conductrice formée par le liquide à mesurer. Une seconde bobine
toroïdale située dans la boucle conductrice, connectée comme un transformateur de
courant de précision, fournit une fraction de ce courant alternatif en tant que signal
d'entrée à un amplificateur de mesure en aval.
1
2
3
4
A
5
6
417101561 Rév. 4-06.2021
8
1 Boîtier du transmetteur
2 Oscillateur
3 Sonde de température PT 100
4 Corps de la sonde
5 Bobine génératrice
6 Courant induit
7
A
7 Bobine réceptrice
8 Amplificateur
