Bedienung
Stromausgang Temp. (0 oder 4 mA...20 mA, Messwert Dämpfung & Alarmstrom)
C
4

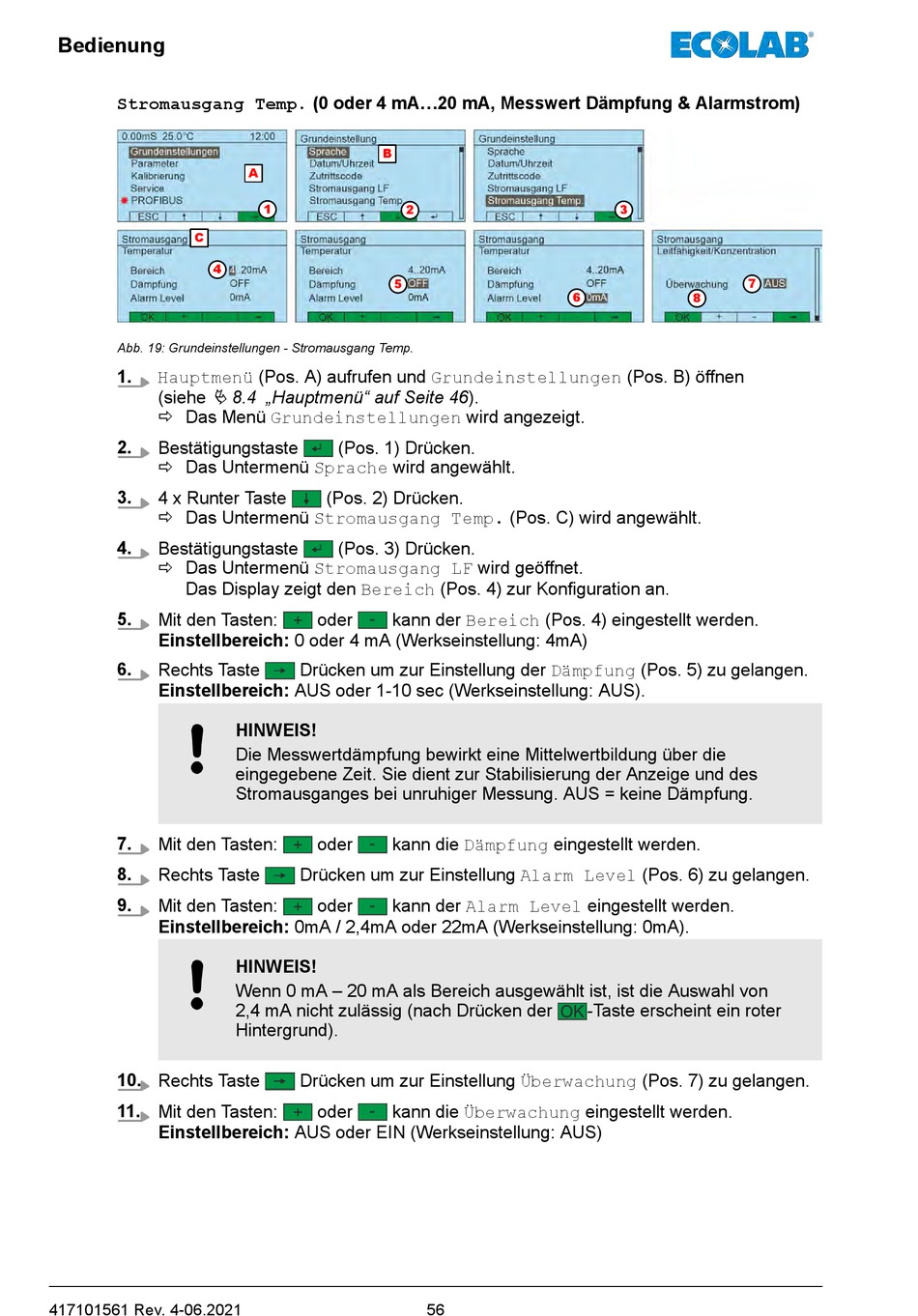

Abb. 19: Grundeinstellungen - Stromausgang Temp.
1. Hauptmenü (Pos. A) aufrufen und Grundeinstellungen (Pos. B) öffnen
Ä 8.4 „Hauptmenü" auf Seite 46).
(siehe
ð Das Menü Grundeinstellungen wird angezeigt.
2.
Bestätigungstaste
ð Das Untermenü Sprache wird angewählt.
3. 4 x Runter Taste
ð Das Untermenü Stromausgang Temp. (Pos. C) wird angewählt.
4. Bestätigungstaste
ð Das Untermenü Stromausgang LF wird geöffnet.
Das Display zeigt den Bereich (Pos. 4) zur Konfiguration an.
5.
Mit den Tasten:
Einstellbereich: 0 oder 4 mA (Werkseinstellung: 4mA)
6. Rechts Taste
Einstellbereich: AUS oder 1-10 sec (Werkseinstellung: AUS).
7. Mit den Tasten:
8. Rechts Taste
9. Mit den Tasten:
Einstellbereich: 0mA / 2,4mA oder 22mA (Werkseinstellung: 0mA).
10. Rechts Taste
11. Mit den Tasten:
Einstellbereich: AUS oder EIN (Werkseinstellung: AUS)
417101561 Rev. 4-06.2021
B
A
1
2
5
(Pos. 1) Drücken.
(Pos. 2) Drücken.
(Pos. 3) Drücken.
oder kann der Bereich (Pos. 4) eingestellt werden.
Drücken um zur Einstellung der Dämpfung (Pos. 5) zu gelangen.
HINWEIS!
Die Messwertdämpfung bewirkt eine Mittelwertbildung über die
eingegebene Zeit. Sie dient zur Stabilisierung der Anzeige und des
Stromausganges bei unruhiger Messung. AUS = keine Dämpfung.
oder kann die Dämpfung eingestellt werden.
Drücken um zur Einstellung Alarm Level (Pos. 6) zu gelangen.
oder kann der Alarm Level eingestellt werden.
HINWEIS!
Wenn 0 mA – 20 mA als Bereich ausgewählt ist, ist die Auswahl von
2,4 mA nicht zulässig (nach Drücken der
Hintergrund).
Drücken um zur Einstellung Überwachung (Pos. 7) zu gelangen.
oder kann die Überwachung eingestellt werden.
6
-Taste erscheint ein roter
