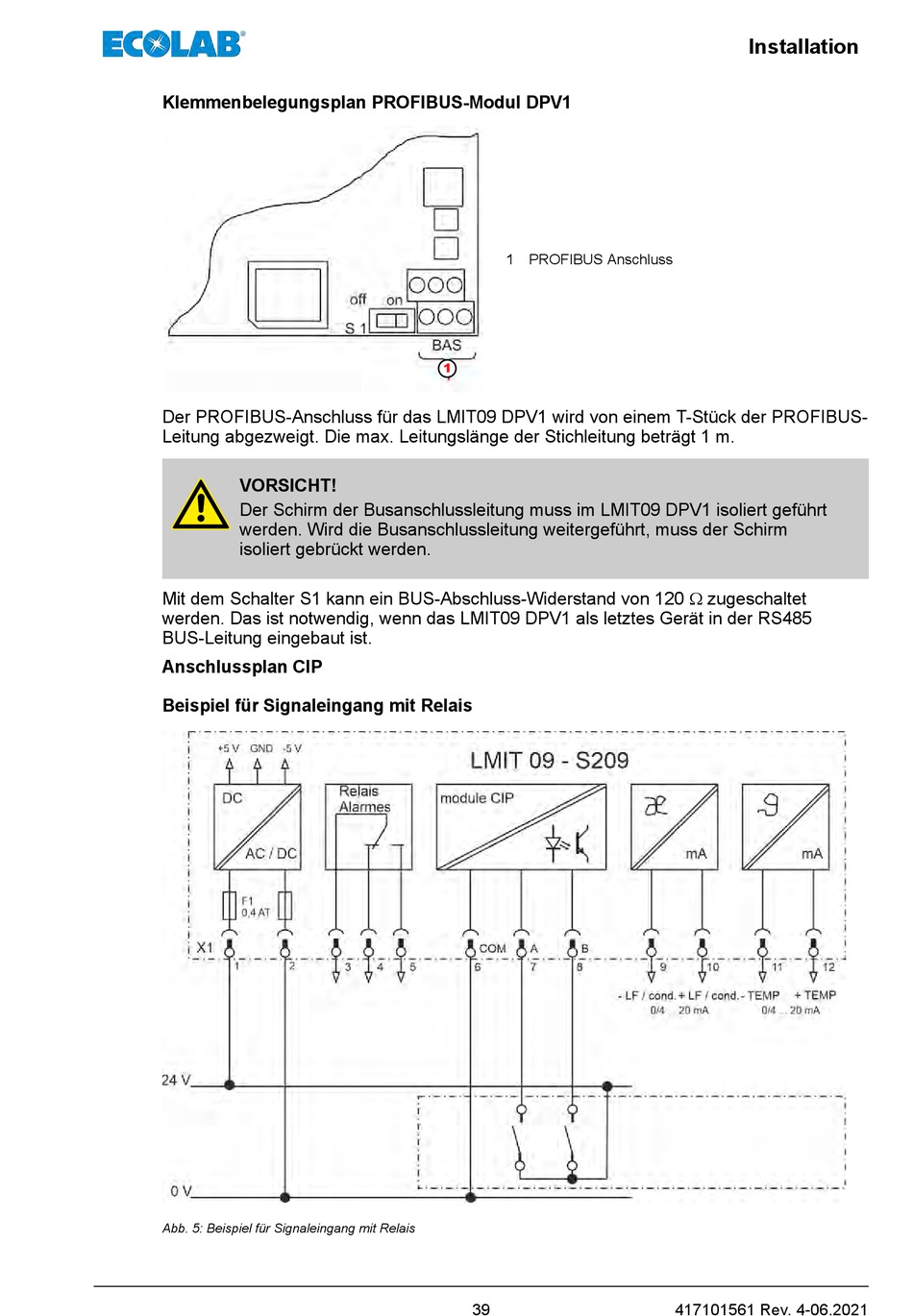

Klemmenbelegungsplan PROFIBUS-Modul DPV1
Der PROFIBUS-Anschluss für das LMIT09 DPV1 wird von einem T-Stück der PROFIBUS-
Leitung abgezweigt. Die max. Leitungslänge der Stichleitung beträgt 1 m.
VORSICHT!
Der Schirm der Busanschlussleitung muss im LMIT09 DPV1 isoliert geführt
werden. Wird die Busanschlussleitung weitergeführt, muss der Schirm
isoliert gebrückt werden.
Mit dem Schalter S1 kann ein BUS-Abschluss-Widerstand von 120 W zugeschaltet
werden. Das ist notwendig, wenn das LMIT09 DPV1 als letztes Gerät in der RS485
BUS-Leitung eingebaut ist.
Anschlussplan CIP
Beispiel für Signaleingang mit Relais
Abb. 5: Beispiel für Signaleingang mit Relais
1 PROFIBUS Anschluss
1
39
Installation
417101561 Rev. 4-06.2021
