8.4

Menu principal

B

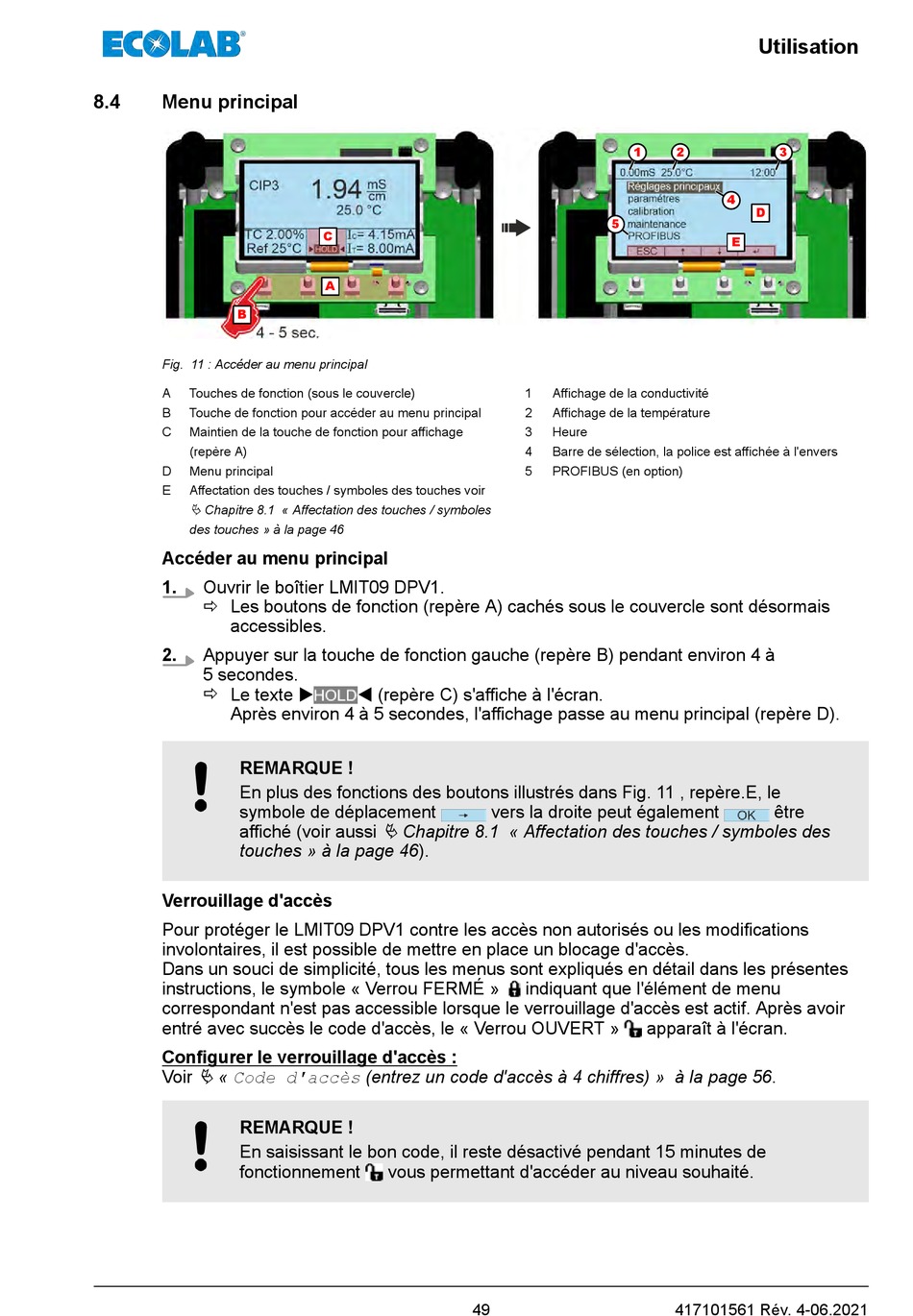

Fig. 11 : Accéder au menu principal
A Touches de fonction (sous le couvercle)
B Touche de fonction pour accéder au menu principal
C Maintien de la touche de fonction pour affichage
(repère A)
D Menu principal
E Affectation des touches / symboles des touches voir
Ä Chapitre 8.1 « Affectation des touches / symboles
des touches » à la page 46
Accéder au menu principal
1. Ouvrir le boîtier LMIT09 DPV1.
ð Les boutons de fonction (repère A) cachés sous le couvercle sont désormais
accessibles.
2. Appuyer sur la touche de fonction gauche (repère B) pendant environ 4 à
5 secondes.
ð Le texte u
Après environ 4 à 5 secondes, l'affichage passe au menu principal (repère D).
REMARQUE !
En plus des fonctions des boutons illustrés dans Fig. 11 , repère.E, le
symbole de déplacement
affiché (voir aussi
touches » à la page 46).
Verrouillage d'accès
Pour protéger le LMIT09 DPV1 contre les accès non autorisés ou les modifications
involontaires, il est possible de mettre en place un blocage d'accès.
Dans un souci de simplicité, tous les menus sont expliqués en détail dans les présentes
instructions, le symbole « Verrou FERMÉ »
correspondant n'est pas accessible lorsque le verrouillage d'accès est actif. Après avoir
entré avec succès le code d'accès, le « Verrou OUVERT »
Configurer le verrouillage d'accès :
Voir Ä « Code d'accès (entrez un code d'accès à 4 chiffres) » à la page 56.
REMARQUE !
En saisissant le bon code, il reste désactivé pendant 15 minutes de
fonctionnement
C
A
t (repère C) s'affiche à l'écran.
vers la droite peut également
Ä Chapitre 8.1 « Affectation des touches / symboles des
vous permettant d'accéder au niveau souhaité.
49
1 2
5
1 Affichage de la conductivité
2 Affichage de la température
3 Heure
4 Barre de sélection, la police est affichée à l'envers
5 PROFIBUS (en option)
indiquant que l'élément de menu
apparaît à l'écran.
