Faire pivoter le boîtier de l'émetteur de 90 °
Afin de pouvoir adapter de manière optimale le perçage de mesure de la calotte de
mesure au cours du débit, il est possible de faire pivoter le boîtier du transmetteur de 90 °
par rapport à la cellule de mesure.
1.
Retirer les quatre vis à tête hexagonale (SW7) au bas du boîtier.
2.
Faire pivoter le boîtier du transmetteur dans le sens des aiguilles d'une montre
jusqu'à la butée
3.
Réinsérer et serrer les boulons hexagonaux.

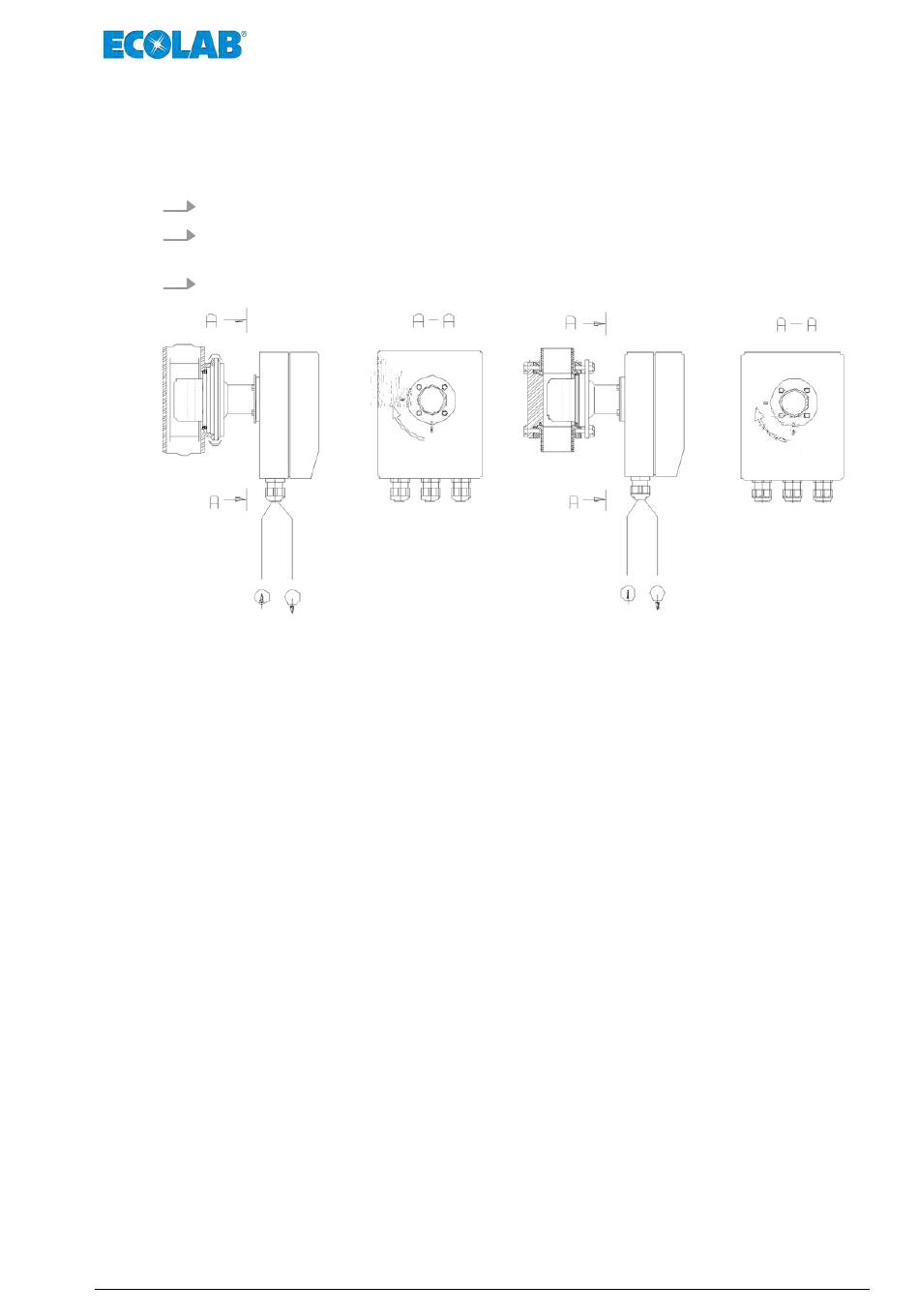

Fig. 3 : Faire pivoter le boîtier de l'émetteur de 90 °
1
Tension d'alimentation 24 V AC/DC
2
Sorties de courant 0 (4)... 20 mA LF + temp.
37
Installation
417101561 Rév. 4-06.2021
