Définitions d'objets

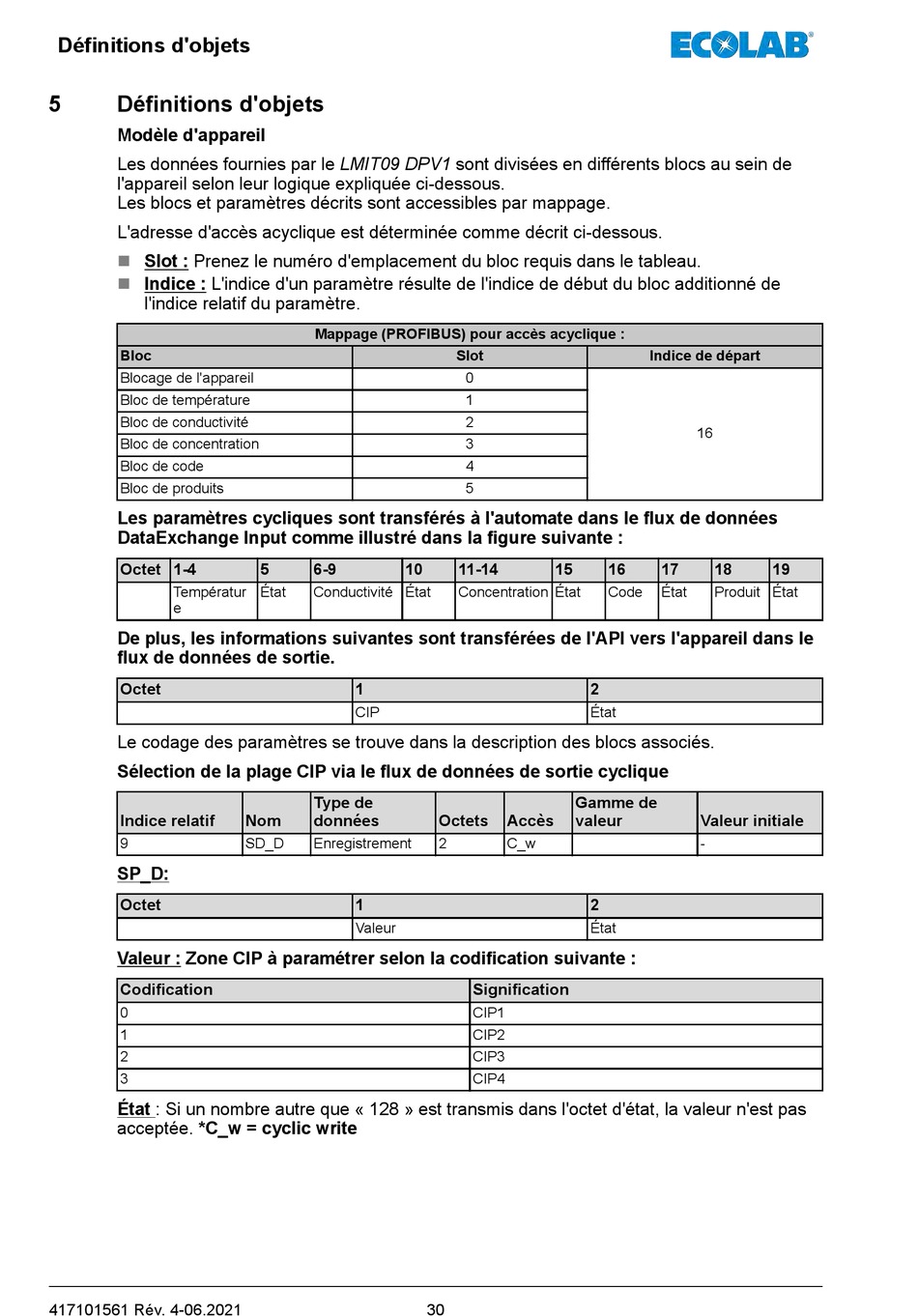

5 Définitions d'objets
Modèle d'appareil
Les données fournies par le LMIT09 DPV1 sont divisées en différents blocs au sein de
l'appareil selon leur logique expliquée ci-dessous.
Les blocs et paramètres décrits sont accessibles par mappage.
L'adresse d'accès acyclique est déterminée comme décrit ci-dessous.
n Slot : Prenez le numéro d'emplacement du bloc requis dans le tableau.
n Indice : L'indice d'un paramètre résulte de l'indice de début du bloc additionné de
l'indice relatif du paramètre.
Bloc
Blocage de l'appareil
Bloc de température
Bloc de conductivité
Bloc de concentration
Bloc de code
Bloc de produits
Les paramètres cycliques sont transférés à l'automate dans le flux de données
DataExchange Input comme illustré dans la figure suivante :
Octet 1-4
Températur
e
De plus, les informations suivantes sont transférées de l'API vers l'appareil dans le
flux de données de sortie.
Octet
Le codage des paramètres se trouve dans la description des blocs associés.
Sélection de la plage CIP via le flux de données de sortie cyclique
Indice relatif
9
SP_D:
Octet
Valeur : Zone CIP à paramétrer selon la codification suivante :
Codification
0
1
2
3
État : Si un nombre autre que « 128 » est transmis dans l'octet d'état, la valeur n'est pas
acceptée. *C_w = cyclic write
417101561 Rév. 4-06.2021
Mappage (PROFIBUS) pour accès acyclique :
5 6-9 10
État Conductivité État
1
CIP
Type de
Nom données
SD_D Enregistrement
1
Valeur
Slot
0
1
2
3
4
5
11-14 15
Concentration État
2
État
Gamme de
Octets Accès valeur
2 C_w
2
État
Signification
CIP1
CIP2
CIP3
CIP4
30
Indice de départ
16
16 17 18 19
Code État Produit État
Valeur initiale
-
