Installation
6.1

Mechanische Anschlussvarianten

VORSICHT!
Alle mechanischen Installationsarbeiten dürfen ausschließlich von
autorisiertem, geschulten Fachpersonal nach örtlichen Vorschriften
ausgeführt werden. Alle Befestigungselemente müssen kontrolliert ggf.
nachgezogen werden (diese könnten sich durch große Schwankungen der
Umgebungstemperatur oder durch Vibrationen gelockert haben).
A
E

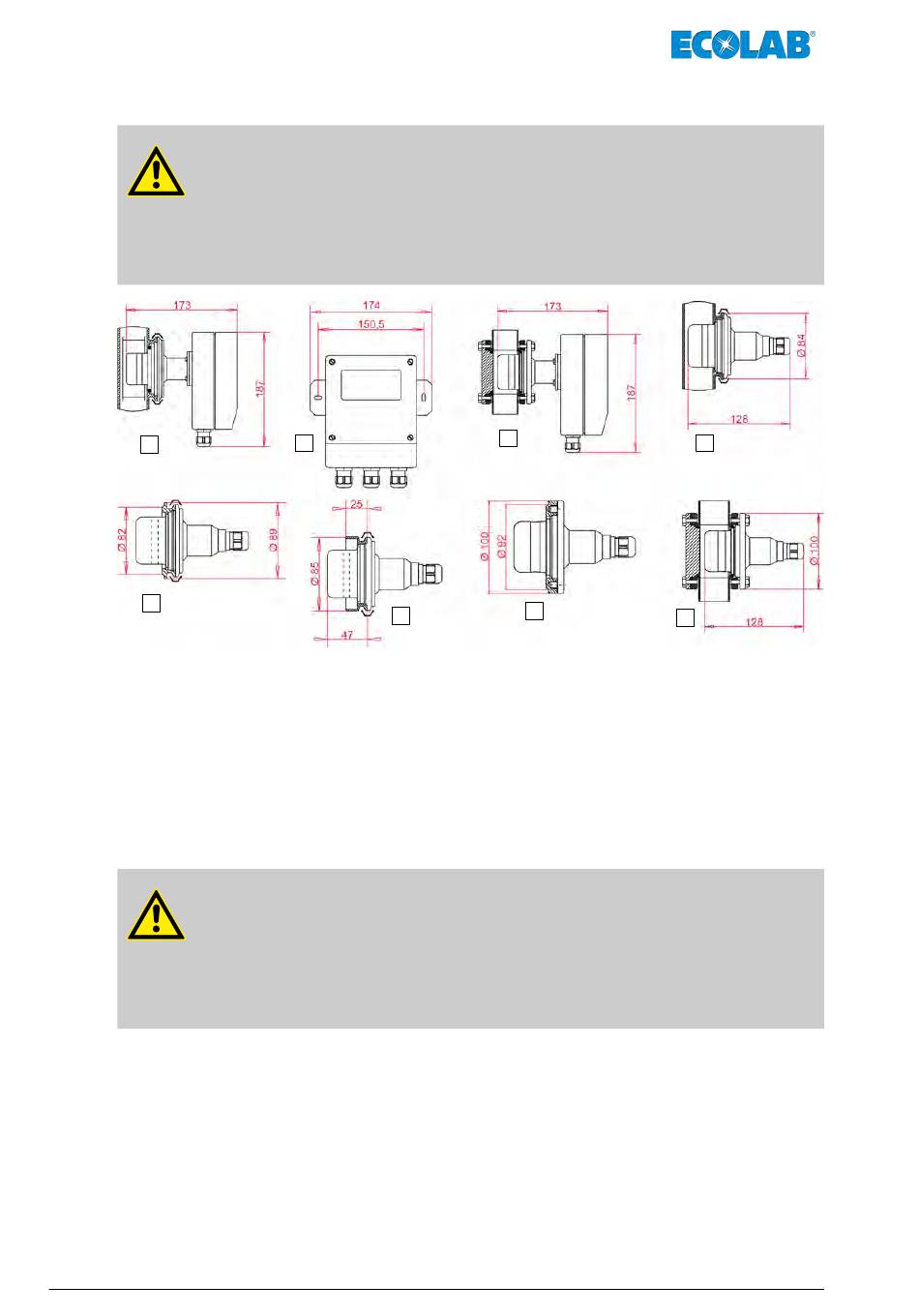

Abb. 2: MAN034247_6-0
A Kompaktversion Rohreinbau Spannringbefestigung
B Wandaufbau
C Kompaktversion Rohreinbau Flanschbefestigung
D Typ: Durchflussarmatur (DIN 11850)
Material: 1.4404, Dichtung EPDM
E Typ: Anschweißring zum Tankwandeinbau
Material: 1.4404, Dichtung EPDM
Transmitter mit integriertem Messwertgeber (Kompaktversion)
VORSICHT!
Die Messbohrung der Messkalotte ist grundsätzlich parallel zur Rohrachse,
das heißt in Fließrichtung des Mediums auszurichten. Abweichungen
können zu Verfälschungen der Messwerte führen (Wirbelbildung).
Eine Kontrolle der Einbaulage ist anhand von Markierungskerben auf der
Messkalotte möglich.
Einbau Spannringversion
Transmitter mit integriertem Messwertgeber in die Durchflussarmatur bzw. den
Anschweißring einsetzen und mit den Spannringen befestigen.
Einbau Flanschversion
Transmitter mit integriertem Messwertgeber in die Durchflussarmatur bzw. den
Anschweißflansch bei Tankwandeinbau einsetzen und mit 4 Schrauben befestigen.
417101561 Rev. 4-06.2021
B
F
34
C
G
F Typ: Anschweißring zum Einbau in Rohrleitungen
Material: 1.4404, Dichtung EPDM
G Typ: Anschweißflansch zum Tankwandeinbau
Material: 1.4404, Dichtung EPDM
H Typ: Durchflussarmatur
Material: 1.4404, Dichtung EPDM
D
H
