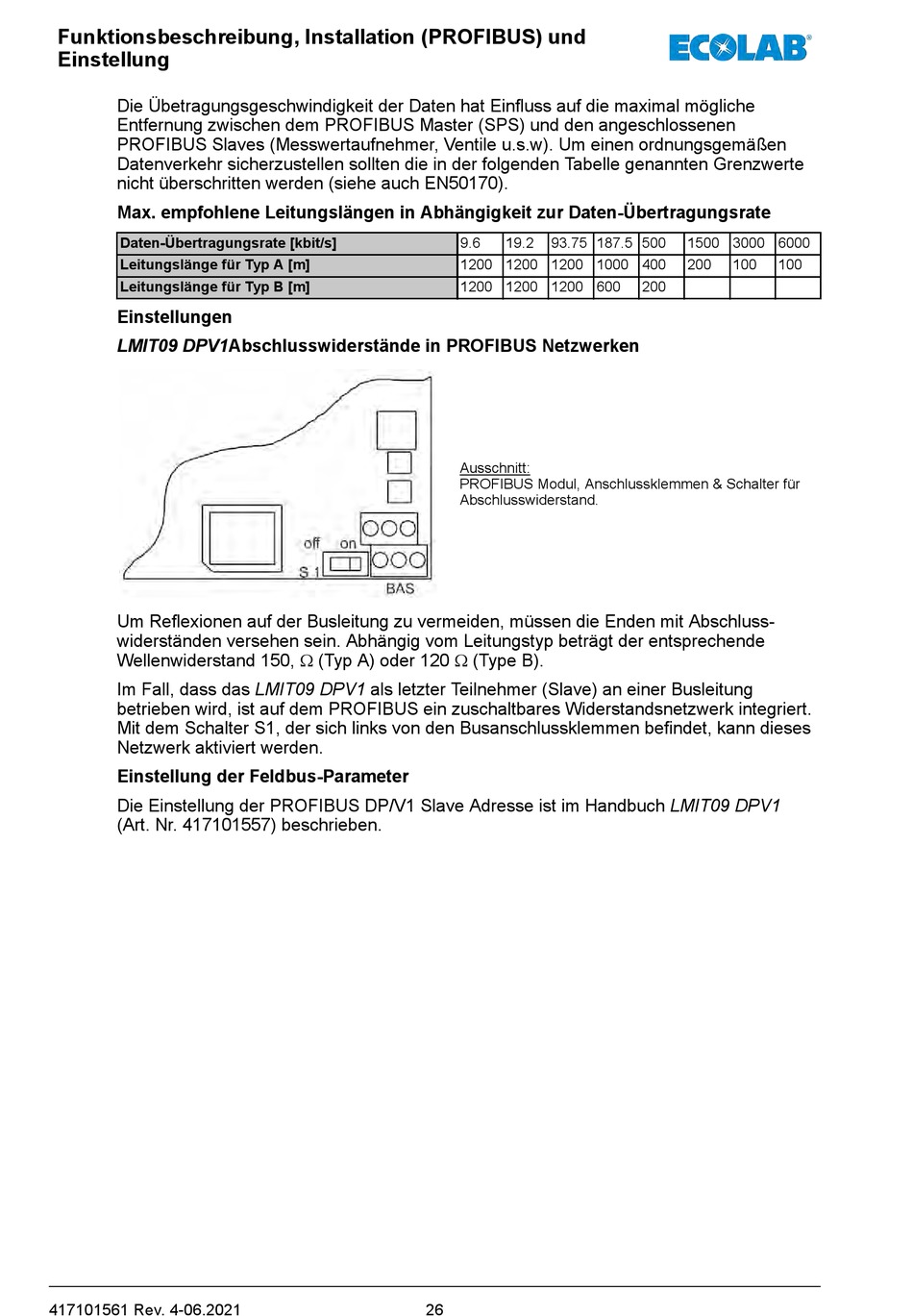

Funktionsbeschreibung, Installation (PROFIBUS) und
Einstellung
Die Übetragungsgeschwindigkeit der Daten hat Einfluss auf die maximal mögliche
Entfernung zwischen dem PROFIBUS Master (SPS) und den angeschlossenen
PROFIBUS Slaves (Messwertaufnehmer, Ventile u.s.w). Um einen ordnungsgemäßen
Datenverkehr sicherzustellen sollten die in der folgenden Tabelle genannten Grenzwerte
nicht überschritten werden (siehe auch EN50170).
Max. empfohlene Leitungslängen in Abhängigkeit zur Daten-Übertragungsrate
Daten-Übertragungsrate [kbit/s]
Leitungslänge für Typ A [m]
Leitungslänge für Typ B [m]
Einstellungen
LMIT09 DPV1Abschlusswiderstände in PROFIBUS Netzwerken
Um Reflexionen auf der Busleitung zu vermeiden, müssen die Enden mit Abschluss-
widerständen versehen sein. Abhängig vom Leitungstyp beträgt der entsprechende
Wellenwiderstand 150, W (Typ A) oder 120 W (Type B).
Im Fall, dass das LMIT09 DPV1 als letzter Teilnehmer (Slave) an einer Busleitung
betrieben wird, ist auf dem PROFIBUS ein zuschaltbares Widerstandsnetzwerk integriert.
Mit dem Schalter S1, der sich links von den Busanschlussklemmen befindet, kann dieses
Netzwerk aktiviert werden.
Einstellung der Feldbus-Parameter
Die Einstellung der PROFIBUS DP/V1 Slave Adresse ist im Handbuch LMIT09 DPV1
(Art. Nr. 417101557) beschrieben.
417101561 Rev. 4-06.2021
9.6
19.2
93.75 187.5 500
1200 1200 1200 1000 400
1200 1200 1200 600
Ausschnitt:
PROFIBUS Modul, Anschlussklemmen & Schalter für
Abschlusswiderstand.
26
1500 3000 6000
200
100
100
200
