8.2 Affichages à l'écran
Mode d'état de fonctionnement : Conductivité
10
11

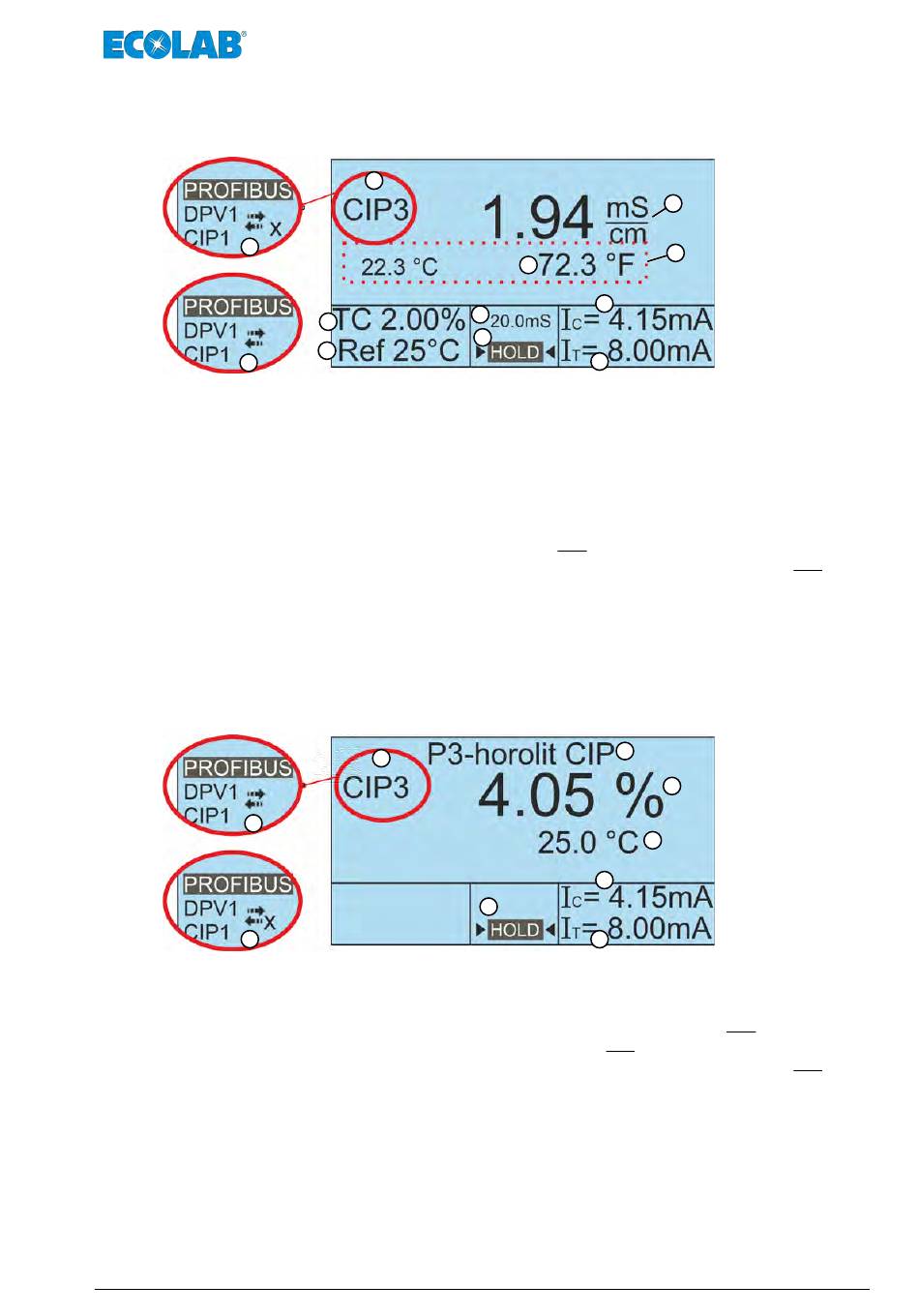

Fig. 8 : Mode d'affichage : Conductivité
1 Affichage de la conductivité
2 Affichage de la température lorsque l'unité de
température est préréglée en °C. Affichage lorsque
l'unité de température est préréglée en °F. L'affichage à
droite passe en °F, tandis que la température convertie
est indiquée en °C à gauche. ).
3 Courant de sortie de conductivité
4 Courant de sortie de température
5 Visible lors de l'appui sur la touche fonction gauche
(entrée dans le menu principal).
6 Visible lors de l'appui sur la touche de fonction
droite. Affichage de la conductivité non compensée
(la sortie de courant est également modifiée).
ATTENTION : Seulement lorsque TC≠ 0.00 %
Mode d'état de fonctionnement : Concentration
9
8
Fig. 9 : Mode : Concentration
1 Concentration du produit en % de poids
2 Affichage de la température
3 Courant de sortie de conductivité
4 Courant de sortie de température
5 Visible lors de l'appui sur la touche fonction gauche
(entrée dans le menu principal)
6 Nom du produit sélectionné
7 Zone CIP active, s'affiche uniquement si la fonction CIP
a été configurée
9
6
8
5
7
6
5
47
1
2
12
3
4
7 Température de référence
8 Coefficient de température
9 Zone CIP active, s'affiche uniquement si la fonction CIP
a été configurée.
10 Affichage supplémentaire (en haut à gauche)
lors de la détection d'un module Profibus inséré
(sans échange de données avec le maître)
11 Affichage montrant l'échange de données avec le
maître (le X à côté de la flèche inférieure disparaît et
les deux flèches clignotent)
7
1
2
3
4
8 affichage supplémentaire (gauche) lors de la détection
d'un module Profibus enfiché (sans échange de
données avec le maître)
9 Affichage montrant l'échange de données avec le
maître le X à côté de la flèche inférieure disparaît et
les deux flèches clignotent)
