Rep. Désignation
1a
1 x boîtier de passage DN 40 (fixation par bague de serrage)
1b
2 2 x réductions d 42,6-26,9 mm concentriques, V2A
3 4 x douilles à souder G ½, V2A
4 4 x raccords à compression, G ½ pour tube 12 x 1,5
5 4 tubes 12 x 1,5 mm V2A
6 2 x vannes d'arrêt à bille G ½, V4A
7 2 x raccords doubles, G ½, V2A
8 1 x ruban d'étanchéité en téflon (rouleau)
Description
Régulateur de processus : (régulateur à 2 points pour maintenir la concentration constante via la mesure de la conductivité)
PR 01- Régulateur 230 V AC
PR 01- Régulateur 115 V AC
PR 01- Régulateur 24 V AC
Détecteur de valeur limite SPC 3: (surveillance continue de trois valeurs limites réglables indépendamment)
SPC3, 230 V AC
SPC3, 24 V DC
SPC3, 24 V AC
SPC3, 115 V AC
Affichage de la valeur mesurée PD 01 (affichage externe de la valeur mesurée pour la conductivité et la température)
PD 01, 230 V AC
PD 01, 115 V AC

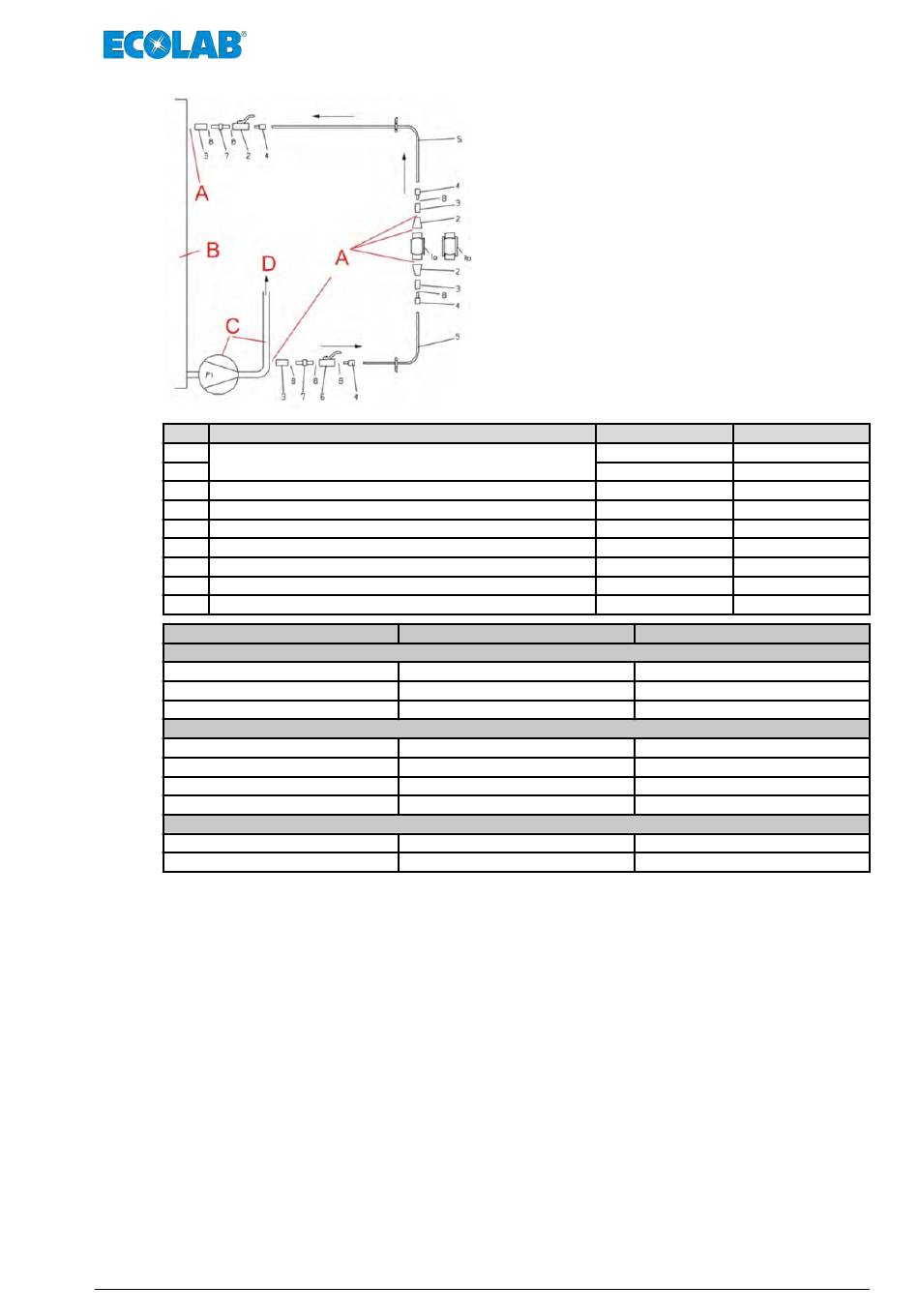

Configuration du point de mesure dans le bypass
A Soudure pendant l'assemblage
B Récipient pour lot de solution
C Pompe et conduite de refoulement sur site
D Circuit de nettoyage
Référence
187101
187102
187103
187192
187191
187194
187193
187201
187202
39
Installation
Référence N° EBS
415501223
415501261 sur demande
415508884 sur demande
415203424 sur demande
415101885 sur demande
415031164 sur demande
415502024
415203604
417100813
N° EBS
10001436
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
