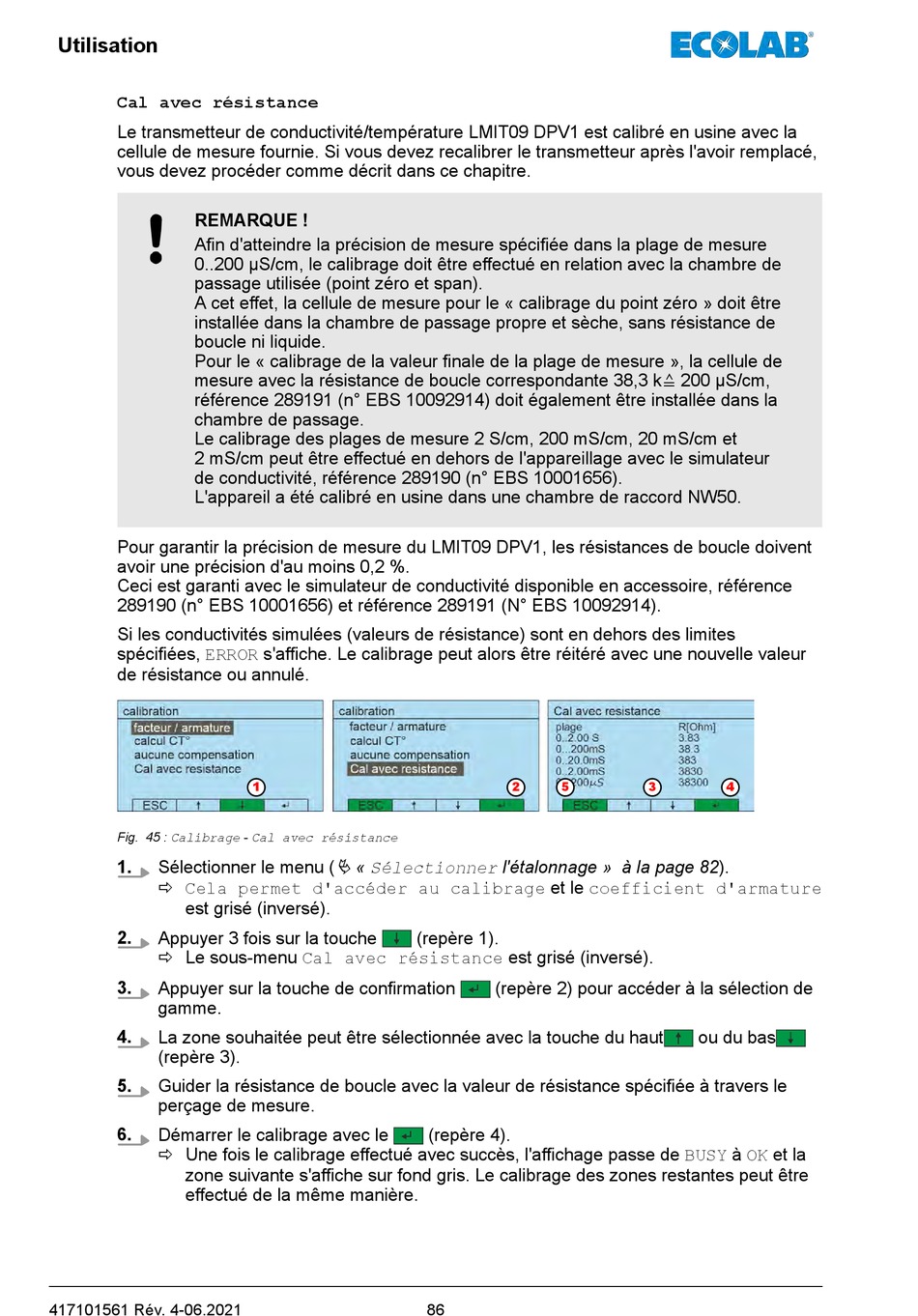

Utilisation
Cal avec résistance
Le transmetteur de conductivité/température LMIT09 DPV1 est calibré en usine avec la
cellule de mesure fournie. Si vous devez recalibrer le transmetteur après l'avoir remplacé,
vous devez procéder comme décrit dans ce chapitre.
REMARQUE !
Afin d'atteindre la précision de mesure spécifiée dans la plage de mesure
0..200 µS/cm, le calibrage doit être effectué en relation avec la chambre de
passage utilisée (point zéro et span).
A cet effet, la cellule de mesure pour le « calibrage du point zéro » doit être
installée dans la chambre de passage propre et sèche, sans résistance de
boucle ni liquide.
Pour le « calibrage de la valeur finale de la plage de mesure », la cellule de
mesure avec la résistance de boucle correspondante 38,3 k≙ 200 µS/cm,
référence 289191 (n° EBS 10092914) doit également être installée dans la
chambre de passage.
Le calibrage des plages de mesure 2 S/cm, 200 mS/cm, 20 mS/cm et
2 mS/cm peut être effectué en dehors de l'appareillage avec le simulateur
de conductivité, référence 289190 (n° EBS 10001656).
L'appareil a été calibré en usine dans une chambre de raccord NW50.
Pour garantir la précision de mesure du LMIT09 DPV1, les résistances de boucle doivent
avoir une précision d'au moins 0,2 %.
Ceci est garanti avec le simulateur de conductivité disponible en accessoire, référence
289190 (n° EBS 10001656) et référence 289191 (N° EBS 10092914).
Si les conductivités simulées (valeurs de résistance) sont en dehors des limites
spécifiées, ERROR s'affiche. Le calibrage peut alors être réitéré avec une nouvelle valeur
de résistance ou annulé.
Fig. 45 : Calibrage - Cal avec résistance
1.
Sélectionner le menu (
ð Cela permet d'accéder au calibrage et le coefficient d'armature
est grisé (inversé).
2.
Appuyer 3 fois sur la touche
ð Le sous-menu Cal avec résistance est grisé (inversé).
3.
Appuyer sur la touche de confirmation
gamme.
4.
La zone souhaitée peut être sélectionnée avec la touche du haut
(repère 3).
5.
Guider la résistance de boucle avec la valeur de résistance spécifiée à travers le
perçage de mesure.
6.
Démarrer le calibrage avec le
ð Une fois le calibrage effectué avec succès, l'affichage passe de BUSY à OK et la
zone suivante s'affiche sur fond gris. Le calibrage des zones restantes peut être
effectué de la même manière.
417101561 Rév. 4-06.2021
1
Ä « Sélectionner l'étalonnage » à la page 82).
(repère 1).
2
5
(repère 2) pour accéder à la sélection de
(repère 4).
86
3
4
ou du bas
