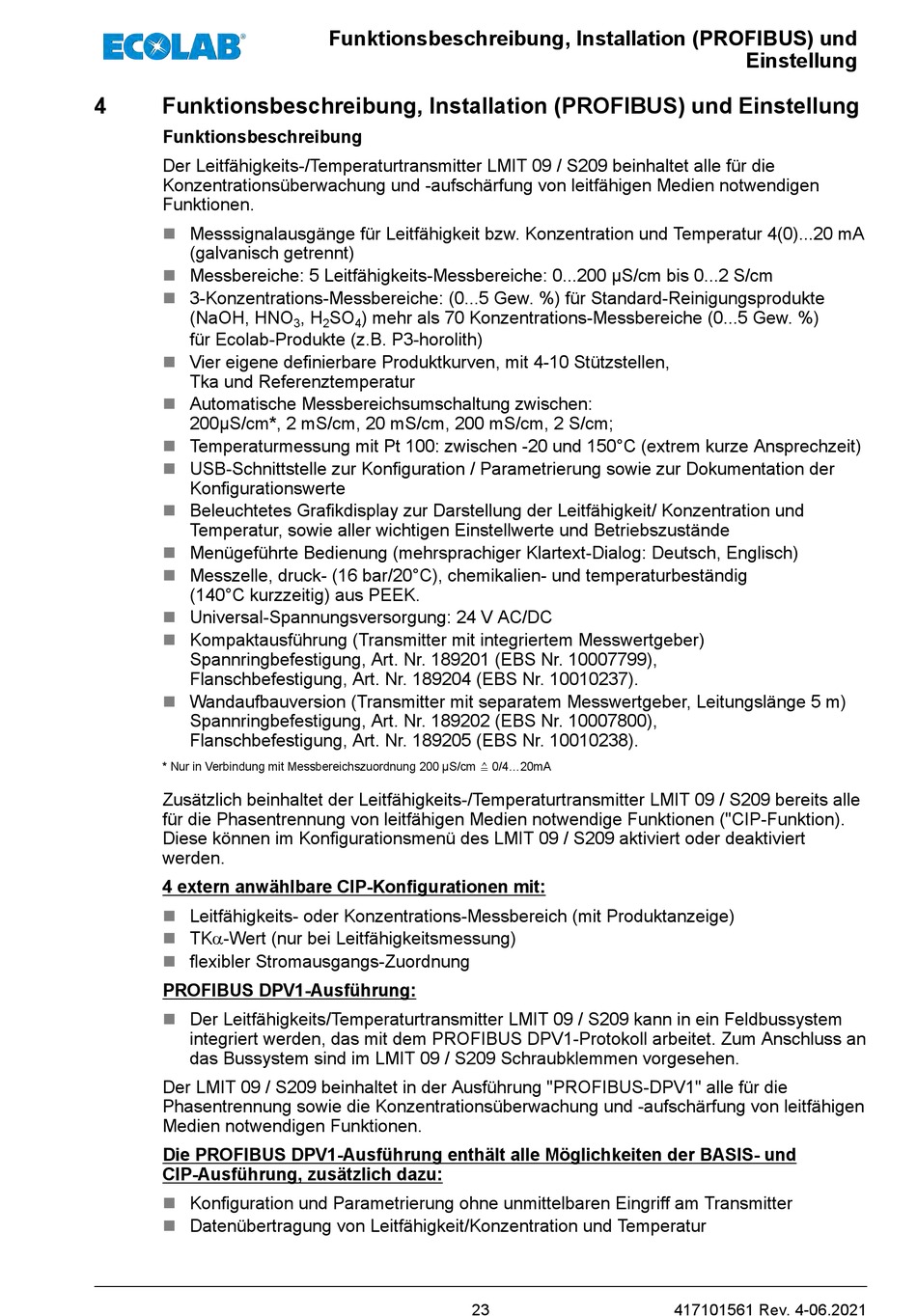

Funktionsbeschreibung, Installation (PROFIBUS) und Einstellung
Funktionsbeschreibung
Der Leitfähigkeits-/Temperaturtransmitter LMIT 09 / S209 beinhaltet alle für die
Konzentrationsüberwachung und -aufschärfung von leitfähigen Medien notwendigen
Funktionen.
n
Messsignalausgänge für Leitfähigkeit bzw. Konzentration und Temperatur 4(0)...20 mA
(galvanisch getrennt)
n
Messbereiche: 5 Leitfähigkeits-Messbereiche: 0...200 µS/cm bis 0...2 S/cm
n
3-Konzentrations-Messbereiche: (0...5 Gew. %) für Standard-Reinigungsprodukte
(NaOH, HNO
für Ecolab-Produkte (z.B. P3-horolith)
n
Vier eigene definierbare Produktkurven, mit 4-10 Stützstellen,
Tka und Referenztemperatur
Automatische Messbereichsumschaltung zwischen:
n
200µS/cm*, 2 mS/cm, 20 mS/cm, 200 mS/cm, 2 S/cm;
n
Temperaturmessung mit Pt 100: zwischen -20 und 150°C (extrem kurze Ansprechzeit)
USB-Schnittstelle zur Konfiguration / Parametrierung sowie zur Dokumentation der
n
Konfigurationswerte
n
Beleuchtetes Grafikdisplay zur Darstellung der Leitfähigkeit/ Konzentration und
Temperatur, sowie aller wichtigen Einstellwerte und Betriebszustände
n
Menügeführte Bedienung (mehrsprachiger Klartext-Dialog: Deutsch, Englisch)
n
Messzelle, druck- (16 bar/20°C), chemikalien- und temperaturbeständig
(140°C kurzzeitig) aus PEEK.
n
Universal-Spannungsversorgung: 24 V AC/DC
n
Kompaktausführung (Transmitter mit integriertem Messwertgeber)
Spannringbefestigung, Art. Nr. 189201 (EBS Nr. 10007799),
Flanschbefestigung, Art. Nr. 189204 (EBS Nr. 10010237).
n
Wandaufbauversion (Transmitter mit separatem Messwertgeber, Leitungslänge 5 m)
Spannringbefestigung, Art. Nr. 189202 (EBS Nr. 10007800),
Flanschbefestigung, Art. Nr. 189205 (EBS Nr. 10010238).
* Nur in Verbindung mit Messbereichszuordnung 200 µS/cm ≙ 0/4...20mA
Zusätzlich beinhaltet der Leitfähigkeits-/Temperaturtransmitter LMIT 09 / S209 bereits alle
für die Phasentrennung von leitfähigen Medien notwendige Funktionen ("CIP-Funktion).
Diese können im Konfigurationsmenü des LMIT 09 / S209 aktiviert oder deaktiviert
werden.
4 extern anwählbare CIP-Konfigurationen mit:
n
Leitfähigkeits- oder Konzentrations-Messbereich (mit Produktanzeige)
n
TKa-Wert (nur bei Leitfähigkeitsmessung)
n
flexibler Stromausgangs-Zuordnung
PROFIBUS DPV1-Ausführung:
n
Der Leitfähigkeits/Temperaturtransmitter LMIT 09 / S209 kann in ein Feldbussystem
integriert werden, das mit dem PROFIBUS DPV1-Protokoll arbeitet. Zum Anschluss an
das Bussystem sind im LMIT 09 / S209 Schraubklemmen vorgesehen.
Der LMIT 09 / S209 beinhaltet in der Ausführung "PROFIBUS-DPV1" alle für die
Phasentrennung sowie die Konzentrationsüberwachung und -aufschärfung von leitfähigen
Medien notwendigen Funktionen.
Die PROFIBUS DPV1-Ausführung enthält alle Möglichkeiten der BASIS- und
CIP-Ausführung, zusätzlich dazu:
n
Konfiguration und Parametrierung ohne unmittelbaren Eingriff am Transmitter
n
Datenübertragung von Leitfähigkeit/Konzentration und Temperatur
Funktionsbeschreibung, Installation (PROFIBUS) und
, H
SO
) mehr als 70 Konzentrations-Messbereiche (0...5 Gew. %)
3
2
4
23
Einstellung
417101561 Rev. 4-06.2021
