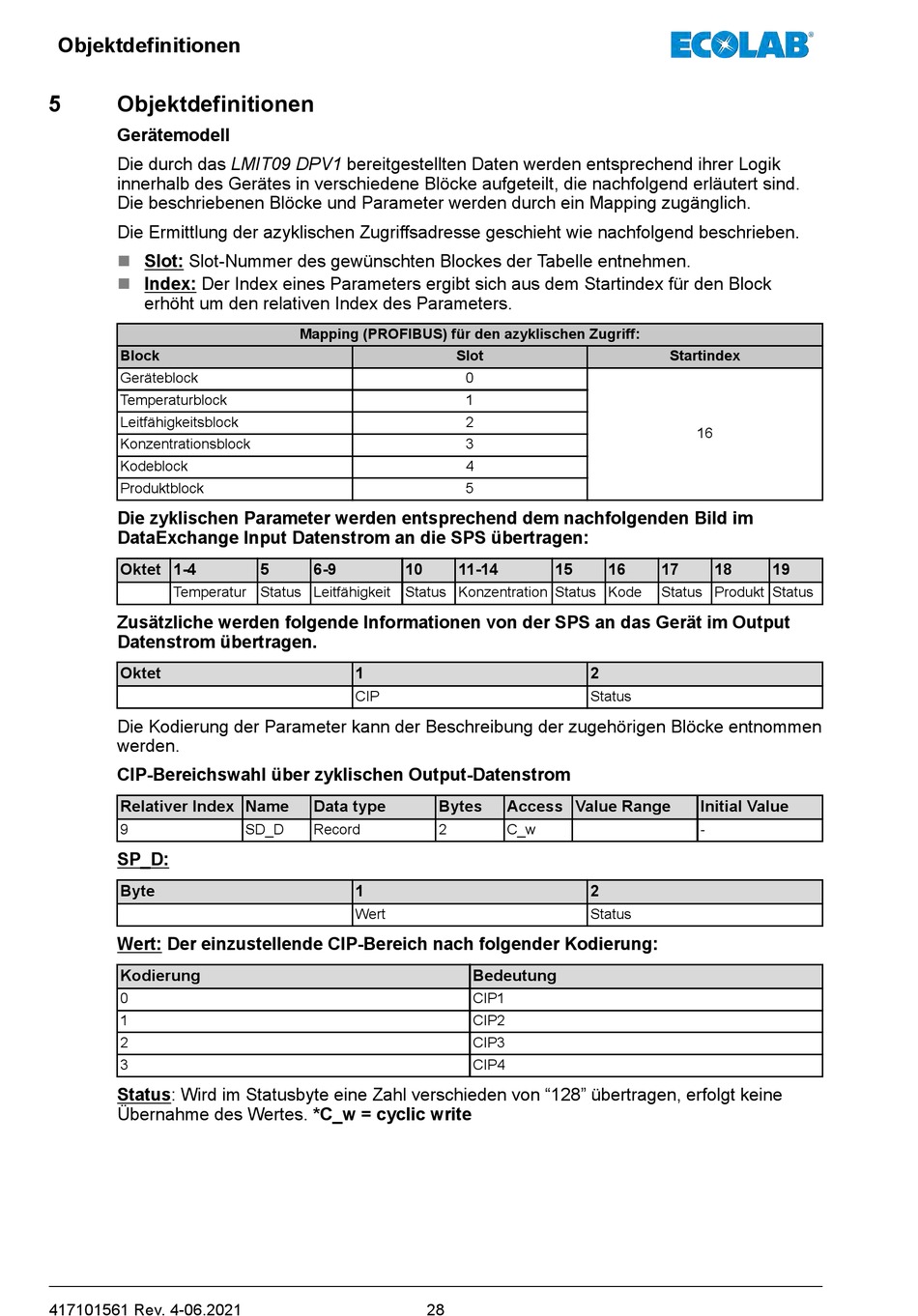

Objektdefinitionen
5
Objektdefinitionen
Gerätemodell
Die durch das LMIT09 DPV1 bereitgestellten Daten werden entsprechend ihrer Logik
innerhalb des Gerätes in verschiedene Blöcke aufgeteilt, die nachfolgend erläutert sind.
Die beschriebenen Blöcke und Parameter werden durch ein Mapping zugänglich.
Die Ermittlung der azyklischen Zugriffsadresse geschieht wie nachfolgend beschrieben.
n
Slot: Slot-Nummer des gewünschten Blockes der Tabelle entnehmen.
n
Index: Der Index eines Parameters ergibt sich aus dem Startindex für den Block
erhöht um den relativen Index des Parameters.
Block
Geräteblock
Temperaturblock
Leitfähigkeitsblock
Konzentrationsblock
Kodeblock
Produktblock
Die zyklischen Parameter werden entsprechend dem nachfolgenden Bild im
DataExchange Input Datenstrom an die SPS übertragen:
Oktet 1-4
Temperatur Status Leitfähigkeit Status Konzentration Status Kode
Zusätzliche werden folgende Informationen von der SPS an das Gerät im Output
Datenstrom übertragen.
Oktet
Die Kodierung der Parameter kann der Beschreibung der zugehörigen Blöcke entnommen
werden.
CIP-Bereichswahl über zyklischen Output-Datenstrom
Relativer Index Name
9
SP_D:
Byte
Wert: Der einzustellende CIP-Bereich nach folgender Kodierung:
Kodierung
0
1
2
3
Status: Wird im Statusbyte eine Zahl verschieden von "128" übertragen, erfolgt keine
Übernahme des Wertes. *C_w = cyclic write
417101561 Rev. 4-06.2021
Mapping (PROFIBUS) für den azyklischen Zugriff:
5
6-9
10
1
CIP
Data type
SD_D
Record
1
Wert
Slot
0
1
2
3
4
5
11-14
15
2
Status
Bytes
Access Value Range
2
C_w
2
Status
Bedeutung
CIP1
CIP2
CIP3
CIP4
28
Startindex
16
16
17
18
19
Status Produkt Status
