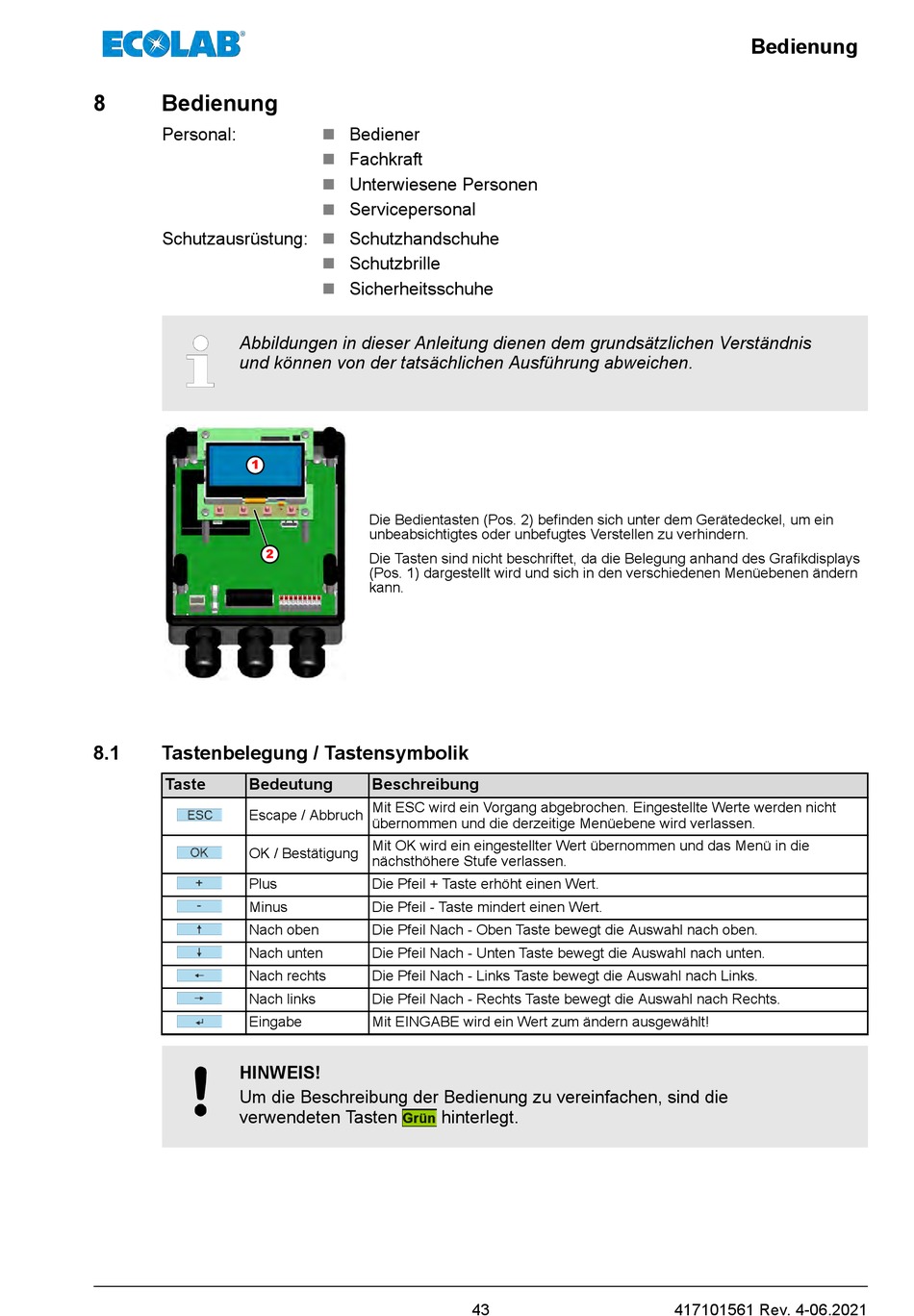

Bedienung; Tastenbelegung / Tastensymbolik - ECOLAB LMIT09 DPV1 Betriebsanleitung

8

Bedienung

Personal:
Schutzausrüstung:
Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis
und können von der tatsächlichen Ausführung abweichen.
1
2
8.1

Tastenbelegung / Tastensymbolik

Taste Bedeutung
Escape / Abbruch
OK / Bestätigung
Plus
Minus
Nach oben
Nach unten
Nach rechts
Nach links
Eingabe
HINWEIS!
Um die Beschreibung der Bedienung zu vereinfachen, sind die
verwendeten Tasten
n Bediener
n Fachkraft
n Unterwiesene Personen
n Servicepersonal
n Schutzhandschuhe
n Schutzbrille
n Sicherheitsschuhe
Die Bedientasten (Pos. 2) befinden sich unter dem Gerätedeckel, um ein
unbeabsichtigtes oder unbefugtes Verstellen zu verhindern.
Die Tasten sind nicht beschriftet, da die Belegung anhand des Grafikdisplays
(Pos. 1) dargestellt wird und sich in den verschiedenen Menüebenen ändern
kann.
Beschreibung
Mit ESC wird ein Vorgang abgebrochen. Eingestellte Werte werden nicht
übernommen und die derzeitige Menüebene wird verlassen.
Mit OK wird ein eingestellter Wert übernommen und das Menü in die
nächsthöhere Stufe verlassen.
Die Pfeil + Taste erhöht einen Wert.
Die Pfeil - Taste mindert einen Wert.
Die Pfeil Nach - Oben Taste bewegt die Auswahl nach oben.
Die Pfeil Nach - Unten Taste bewegt die Auswahl nach unten.
Die Pfeil Nach - Links Taste bewegt die Auswahl nach Links.
Die Pfeil Nach - Rechts Taste bewegt die Auswahl nach Rechts.
Mit EINGABE wird ein Wert zum ändern ausgewählt!
hinterlegt.
43
Bedienung
417101561 Rev. 4-06.2021
