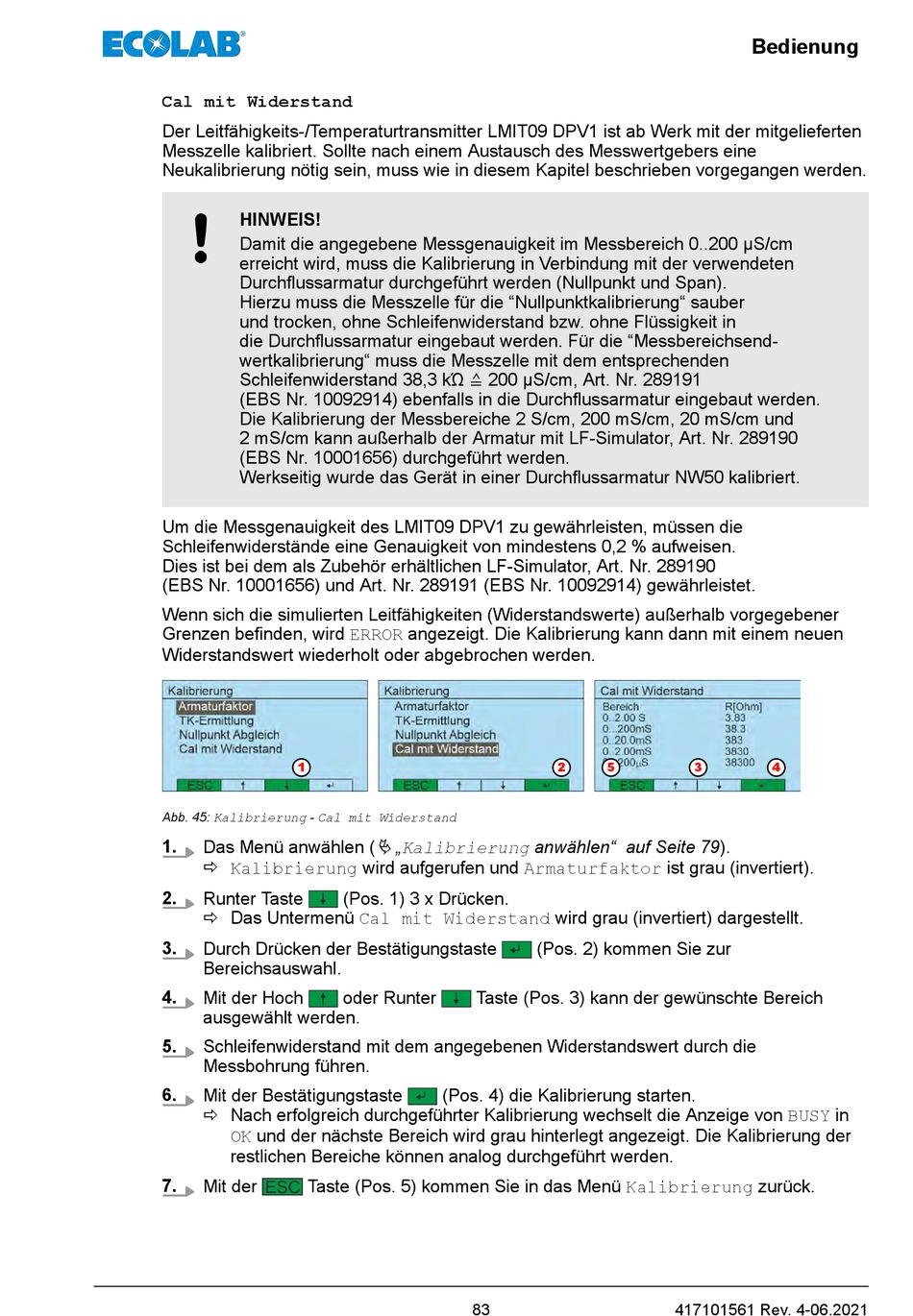

Cal mit Widerstand

Der Leitfähigkeits-/Temperaturtransmitter LMIT09 DPV1 ist ab Werk mit der mitgelieferten
Messzelle kalibriert. Sollte nach einem Austausch des Messwertgebers eine
Neukalibrierung nötig sein, muss wie in diesem Kapitel beschrieben vorgegangen werden.
HINWEIS!
Damit die angegebene Messgenauigkeit im Messbereich 0..200 µS/cm
erreicht wird, muss die Kalibrierung in Verbindung mit der verwendeten
Durchflussarmatur durchgeführt werden (Nullpunkt und Span).
Hierzu muss die Messzelle für die "Nullpunktkalibrierung" sauber
und trocken, ohne Schleifenwiderstand bzw. ohne Flüssigkeit in
die Durchflussarmatur eingebaut werden. Für die "Messbereichsend-
wertkalibrierung" muss die Messzelle mit dem entsprechenden
Schleifenwiderstand 38,3 kΏ ≙ 200 µS/cm, Art. Nr. 289191
(EBS Nr. 10092914) ebenfalls in die Durchflussarmatur eingebaut werden.
Die Kalibrierung der Messbereiche 2 S/cm, 200 mS/cm, 20 mS/cm und
2 mS/cm kann außerhalb der Armatur mit LF-Simulator, Art. Nr. 289190
(EBS Nr. 10001656) durchgeführt werden.
Werkseitig wurde das Gerät in einer Durchflussarmatur NW50 kalibriert.
Um die Messgenauigkeit des LMIT09 DPV1 zu gewährleisten, müssen die
Schleifenwiderstände eine Genauigkeit von mindestens 0,2 % aufweisen.
Dies ist bei dem als Zubehör erhältlichen LF-Simulator, Art. Nr. 289190
(EBS Nr. 10001656) und Art. Nr. 289191 (EBS Nr. 10092914) gewährleistet.
Wenn sich die simulierten Leitfähigkeiten (Widerstandswerte) außerhalb vorgegebener
Grenzen befinden, wird ERROR angezeigt. Die Kalibrierung kann dann mit einem neuen
Widerstandswert wiederholt oder abgebrochen werden.
1
Abb. 45: Kalibrierung - Cal mit Widerstand
1. Das Menü anwählen (
ð Kalibrierung wird aufgerufen und Armaturfaktor ist grau (invertiert).
2. Runter Taste
ð Das Untermenü Cal mit Widerstand wird grau (invertiert) dargestellt.
3. Durch Drücken der Bestätigungstaste
Bereichsauswahl.
4.
Mit der Hoch
ausgewählt werden.
5. Schleifenwiderstand mit dem angegebenen Widerstandswert durch die
Messbohrung führen.
6.
Mit der Bestätigungstaste
ð Nach erfolgreich durchgeführter Kalibrierung wechselt die Anzeige von BUSY in
OK und der nächste Bereich wird grau hinterlegt angezeigt. Die Kalibrierung der
restlichen Bereiche können analog durchgeführt werden.
7.
Mit der Taste (Pos. 5) kommen Sie in das Menü Kalibrierung zurück.
Ä „Kalibrierung anwählen" auf Seite 79).
(Pos. 1) 3 x Drücken.
oder Runter Taste (Pos. 3) kann der gewünschte Bereich
(Pos. 4) die Kalibrierung starten.
83
2 5 3
(Pos. 2) kommen Sie zur
417101561 Rev. 4-06.2021
Bedienung
4
