Installation

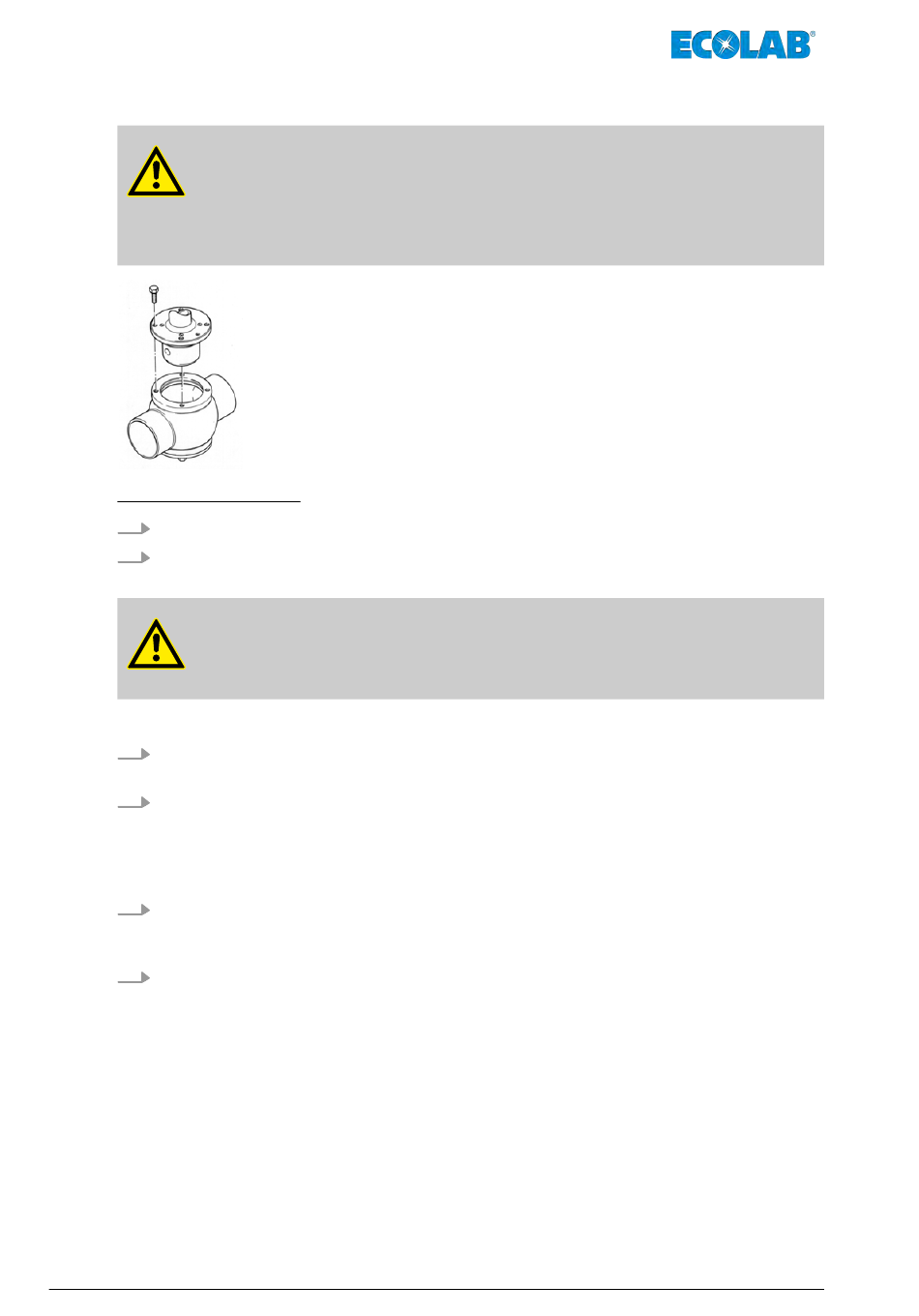

Transmetteur avec transducteur séparé (version murale)
ATTENTION !
Le perçage de mesure de la calotte sphérique de mesure doit toujours
être orienté parallèlement à l'axe du tuyau, c'est-à-dire dans le sens
d'écoulement du fluide. Des écarts peuvent entraîner une falsification des
valeurs mesurées (formation de vortex).
Avec version à bride :
1.
Pour retirer le transducteur, dévisser les 4 vis de fixation.
2.
Visser deux des vis dans les deux trous décalés supplémentaires avec filetage
interne sur la connexion à bride.
ATTENTION !
Le transducteur se détache alors de la chambre de passage sans aucun
problème. Un retrait incorrect de l'émetteur peut endommager l'appareil.
Installation de la version avec bague de serrage
1.
Insérer le transducteur dans la chambre de passage ou la bague à souder et le fixer
avec les bagues de serrage.
2.
Établir une liaison équipotentielle entre le boîtier mural du transmetteur (goujon fileté
M4) et le système de tuyauterie (par ex.vis de bague de serrage sur le transducteur
de mesure).
Installation version à bride
1.
Insérer le transmetteur avec transducteur de mesure intégré dans la chambre de
passage ou la bride à souder destinée l'installation du réservoir encastré et fixer
avec 4 vis.
2.
Établir une liaison équipotentielle entre le boîtier mural du transmetteur (goujon fileté
M4) et le système de tuyauterie (par ex.vis à bride sur le transducteur de mesure).
417101561 Rév. 4-06.2021
La position de montage peut être vérifiée à l'aide des encoches de marquage sur la
calotte de mesure.
La distance entre le transducteur de mesure et le transmetteur ne doit pas dépasser
4,5 m.
L'émetteur est adapté pour un montage mural (deux vis).
Le transmetteur est calibré en usine avec la cellule de mesure associée.
Un recalibrage est nécessaire lors du remplacement de la cellule de mesure.
38
