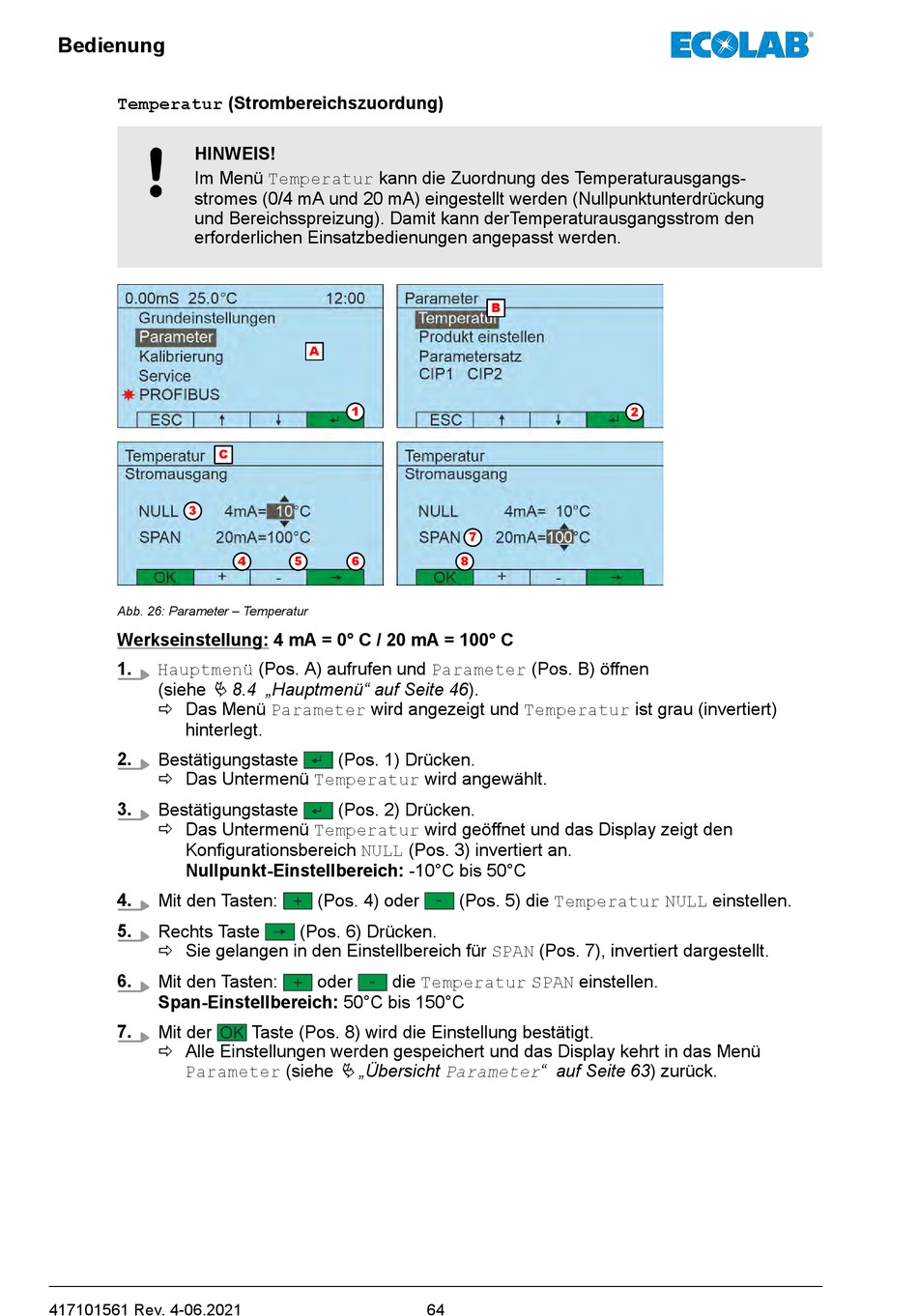

ECOLAB LMIT09 DPV1 Betriebsanleitung Seite 64

Bedienung
Temperatur (Strombereichszuordung)
HINWEIS!
Im Menü Temperatur kann die Zuordnung des Temperaturausgangs-
stromes (0/4 mA und 20 mA) eingestellt werden (Nullpunktunterdrückung
und Bereichsspreizung). Damit kann derTemperaturausgangsstrom den
erforderlichen Einsatzbedienungen angepasst werden.
C
3
Abb. 26: Parameter – Temperatur
Werkseinstellung: 4 mA = 0° C / 20 mA = 100° C
1. Hauptmenü (Pos. A) aufrufen und Parameter (Pos. B) öffnen
(siehe Ä 8.4 „Hauptmenü" auf Seite 46).
ð Das Menü Parameter wird angezeigt und Temperatur ist grau (invertiert)
hinterlegt.
2.
Bestätigungstaste
ð Das Untermenü Temperatur wird angewählt.
3.
Bestätigungstaste
ð Das Untermenü Temperatur wird geöffnet und das Display zeigt den
Konfigurationsbereich NULL (Pos. 3) invertiert an.
Nullpunkt-Einstellbereich: -10°C bis 50°C
4.
Mit den Tasten:
5.
Rechts Taste
ð Sie gelangen in den Einstellbereich für SPAN (Pos. 7), invertiert dargestellt.
6.
Mit den Tasten:
Span-Einstellbereich: 50°C bis 150°C
7.
Mit der
ð Alle Einstellungen werden gespeichert und das Display kehrt in das Menü
Parameter (siehe
417101561 Rev. 4-06.2021
A
1
4 5 6
(Pos. 1) Drücken.
(Pos. 2) Drücken.
(Pos. 4) oder
(Pos. 6) Drücken.
oder die Temperatur SPAN einstellen.
Taste (Pos. 8) wird die Einstellung bestätigt.
Ä „Übersicht Parameter" auf Seite 63) zurück.
B
7
8
(Pos. 5) die Temperatur NULL einstellen.
64
2
