Nawigacja W Folderach I Ikony

Do poruszania się między kartami folderów wyświetlanych na wyświetlaczu
LCD służą przyciski W PRAWO i W LEWO. Nawigacja odbywa się w pętli. Z
ostatniego folderu można przejść do pierwszego i na odwrót.

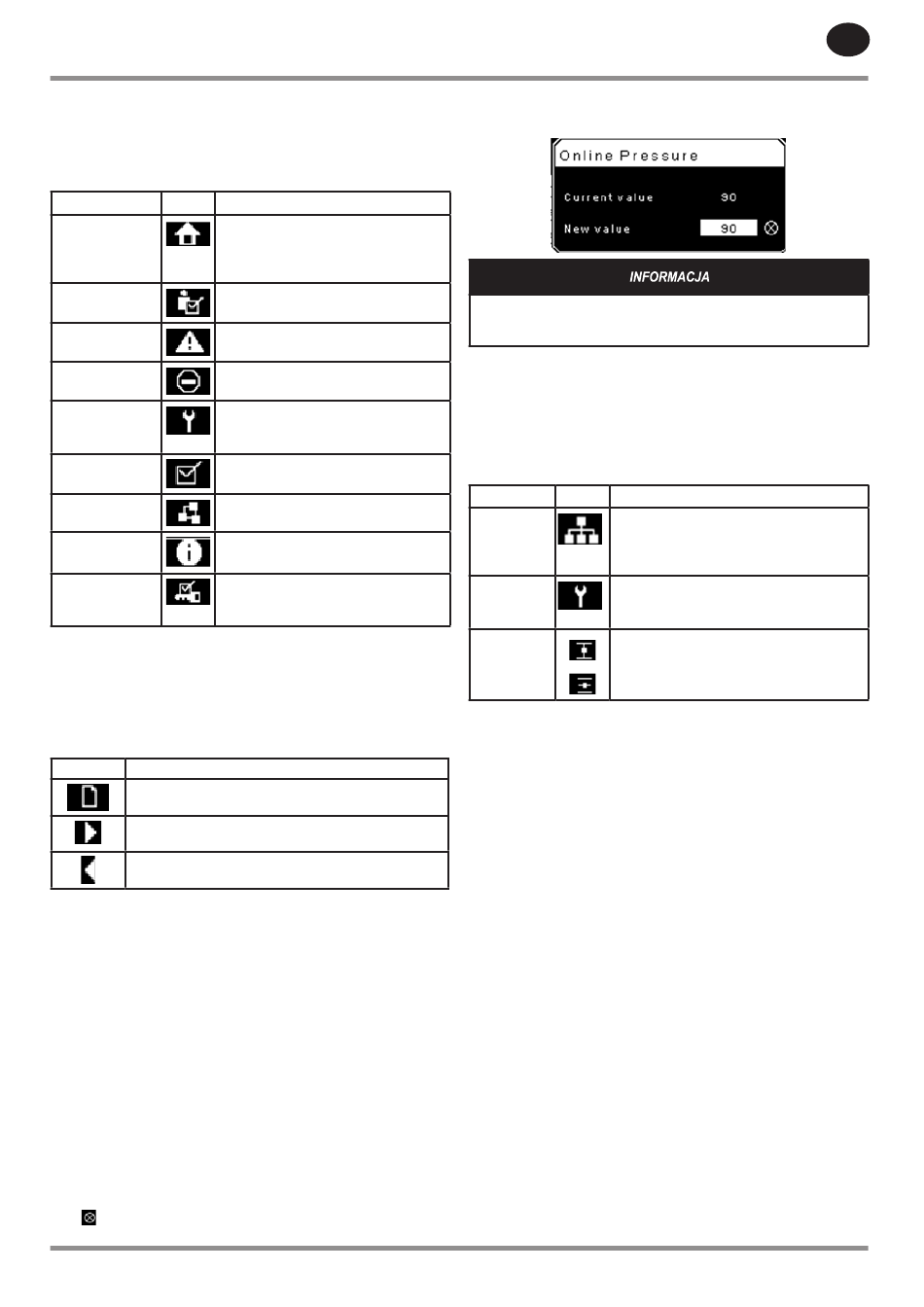

Tabela 29 : Ikony paska folderów
Nazwa folderu Ikona Opis
Strona główna
Ustawienia
operatora
Zdarzenia
Historia wyłączeń
Konserwacja
Ustawienia ogólne
Sekwencjonowanie
wewnętrzne
Stan
Ustawienia
fabryczne
Nawigacja Między Stronami

Po wybraniu żądanego folderu należy nacisnąć przycisk W DÓŁ, aby przejść
do obszaru wyboru strony, a następnie za pomocą przycisków W PRAWO i
W LEWO wybrać żądaną stronę. Aby powrócić do kart folderów, należy użyć
przycisku W GÓRĘ.
Tabela 30 : Ikony strony paska tytułów
Ikona
Początek obszaru wyboru strony.
Wskazuje, że istnieje więcej stron, do których można przejść
w prawo.
Wskazuje, że istnieje więcej stron, do których można przejść
w lewo.
Uzyskiwanie Dostępu do Parametrów

Po wybraniu żądanej strony można przejść do umieszczonych na niej
parametrów za pomocą przycisku W DÓŁ. Każde naciśnięcie przycisku W DÓŁ
powoduje przejście kursora do następnego parametru. Użycie przycisku W
GÓRĘ cofa kursor do poprzedniego parametru.
Ścieżka nawigacyjna kursora tworzy pętlę, tak więc naciśnięcie przycisku
W DÓŁ na ostatnim parametrze powoduje przejście do paska folderów.
Naciśnięcie przycisku W GÓRĘ na pierwszym parametrze powoduje przejście
kursora do obszaru wyboru strony.
Po wybraniu parametru można uzyskać do niego dostęp za pomocą
przycisku ENTER. Następnie można dokonać zmian za pomocą przycisków
NAWIGACYJNYCH i zatwierdzić ustawienie, ponownie naciskając przycisk
ENTER. Po uzyskaniu dostępu do parametru naciśnięcie przycisku ENTER
powoduje wprowadzenie bieżącego ustawienia do programu sterującego i
przeniesienie kursora z powrotem do wybranego parametru na stronie.
Gdy kursor znajduje się na parametrze, przy którym jest wyświetlane pole
włączania/wyłączania, naciśnięcie przycisku ENTER powoduje przełączenie
ustawienia.
Ikona pojawia się obok pól wprowadzania wartości numerycznych (patrz
rysunek 5.4). Umieszczenie kursora na ikonie i naciśnięcie przycisku ENTER
80447188 Wersja B
Główne informacje o stanie i wydajności
układu. Pierwsza strona tego folderu
zostaje domyślnie wyświetlona podczas
pierwszego włączenia sterownika.
Opcje i ustawienia konfiguracyjne układu.
Dziennik zdarzeń układu.
Szczegółowe informacje o ostatnich
wyłączeniach samoczynnych.
Stan i konfiguracja powiadomień
poszczególnych czynności
konserwacyjnych sprężarki.
Ustawienia ogólne, takie jak język, czas czy
jednostki miary.
Konfiguracja i stan komunikacji
sekwencjonowania wewnętrznego.
Pomiary z wszystkich analogowych oraz
cyfrowych wejść i wyjść lub ich stan.
Parametry strojenia sprężarki. W tym
folderze wyświetlane są także wersje
sprzętu i oprogramowania.
Opis
anuluje wprowadzoną wartość i wszystkie zmiany.
Rysunek 69: Okno wprowadzania wartości liczbowych
Nie na wszystkich stronach znajdują się parametry, które można
zmieniać . Na niektórych stronach wyświetlane są informacje tylko do
odczytu .
Ikony na panelu wskaźników

Panel wskaźników służy do szybkiego podglądu stanu systemu. W poniższej
tabeli przedstawiono standardowe ikony panelu wskaźników wraz z ich
definicjami. Należy zwrócić uwagę, że kolor tych ikon zmienia się zależnie od
stanu ustawionego przez aplikację w trakcie pracy.
Tabela 31 : Ikony panelu wskaźników sterownika Xe-70M
Nazwa Ikona Opis
Zdalne Zdalne sterowanie jest włączone. Może to być
sterowanie zdalne uruchomienie/zatrzymanie, sterowanie
COM, sekwencjonowanie wewnętrzne lub
sterowanie sieciowe
Wymagany Czas przypomnienia o serwisie zbliża się lub
serwis minął.
(np.: filtr powietrza lub oleju wymaga wymiany).
Bez obciążenia
lub Sprężarka znajduje się w stanie bez obciążenia.
Pod
obciążeniem Sprężarka znajduje się w stanie obciążenia.
Komunikaty stanu na panelu wskaźników

Na panelu wskaźników wyświetlany jest także aktualny stan pracy sprężarki.
W trakcie pracy maszyny mogą występować następujące stany:
Gotowa do pracy — brak czynników wpływających na ograniczenie
•
uruchomienia sprężarki. Sprężarkę można uruchomić w dowolnym
momencie, naciskając przycisk Start.
Uruchamianie — sprężarce wydano polecenie rozpoczęcia pracy i trwa
•
procedura startowa. Czas tego stanu zależy od typu rozrusznika sprężarki.
Opóźnienie obciążenia — po uruchomieniu sprężarka znajduje się w
•
krótkim stanie oczekiwania umożliwiającym jej obciążenie. Gwarantuje
to odpowiednie warunki pracy przed obciążeniem sprężarki.
• Uruchomienie z obciążeniem — sprężarka pracuje i wytwarza
powietrze. Zawór wlotowy jest otwarty, a zawór wydmuchowy
zamknięty.
• Uruchomienie bez obciążenia — sprężarka pracuje, ale nie wytwarza
powietrza. Zawór wlotowy jest zamknięty, a zawór wydmuchowy
otwarty.
Opóźnienie ponownego obciążania — jest to krótki okres po
•
odciążeniu sprężarki, który musi upłynąć, zanim będzie można ponownie
ją obciążyć. Dzięki tej nastawie zawory wlotowe i obejściowe będą miały
dość czasu, aby osiągnąć prawidłowe położenia.
• Automatyczny restart — sprężarka zostaje zatrzymana na skutek
wzrostu ciśnienia powyżej nastaw offline lub auto-stop, następnie
następuje automatyczne ponowne uruchomienie. Sprężarka będzie
uruchamiać się ponownie automatycznie, gdy ciśnienie spadnie do
nastawy ciśnienia online lub docelowego.
• Zatrzymywanie — do sprężarki dotarło polecenie zatrzymania i trwa
procedura zatrzymywania.
• Wydmuch — aby ponowne uruchomienie sprężarki było możliwe, należy
odczekać krótką chwilę od zatrzymania silnika. Sprężarka uruchomi
się ponownie pod koniec okresu wydmuchu, o ile w trakcie wydmuchu
odebrane zostanie polecenie uruchomienia.
