Folder Zdarzeń

Strony od 1 do maks . 50

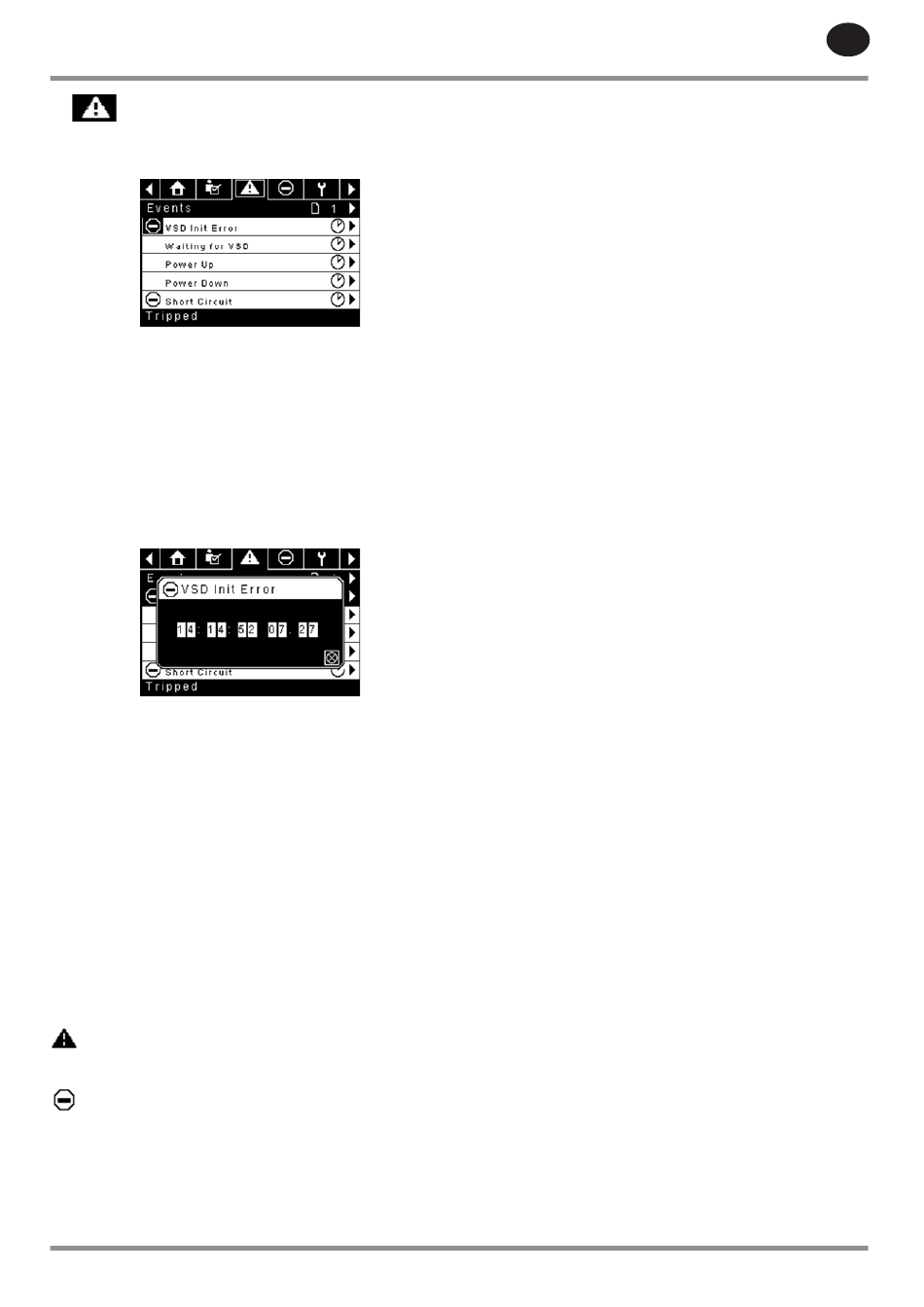

Rysunek 103 : Folder Zdarzeń
Strony w folderze Zdarzenia pozwalają udokumentować do 200 ostatnich
zdarzeń zarejestrowanych przez sterownik wraz z czasem ich wystąpienia.
Zdarzenia są rejestrowane w kolejności od numeru 1 (najnowsze) do 200
(najstarsze). Gdy pojawia się nowe zdarzenie, otrzymuje ono numer 1.
Numery pozostałych zdarzeń są zwiększane.
Numery stron na pasku tytułu służą do przewijania między zdarzeniami.
Każda strona mieści do siedmiu zdarzeń. Na stronie pierwszej są wyświetlane
zdarzenia od 1 do 5, na stronie drugiej od 6 do 10 itd.
Czas i datę zdarzenia można wyświetlić, przechodząc do niego i naciskając
klawisz nawigacyjny ze strzałką w prawo. Następnie można zamknąć okno
czasu i daty, naciskając klawisz Enter.
Rysunek 104 : Folder Zdarzeń
Następujące czynności powodują wygenerowanie zdarzenia.
• Włączenie zasilania
• Wyłączenie zasilania
• Naciśnięcie klawisza Start
• Naciśnięcie klawisza Stop
• Naciśnięcie klawisza Załaduj
• Naciśnięcie klawisza Rozładuj
• Zdalne uruchomienie sprężarki
• Zdalne zatrzymanie sprężarki
• Zdalne obciążanie sprężarki
• Zdalne odciążanie sprężarki
• Ostrzeżenie
• Wyłączenie awaryjne
• Zatrzymanie uruchomienia
Aktywnym ostrzeżeniom będzie towarzyszyć migająca ikona ostrzegawcza
, natomiast w przypadku ostrzeżeń zatwierdzonych ikona będzie się
świecić w sposób ciągły.
Aktywnym wyłączeniom awaryjnym będzie towarzyszyć migająca ikona
, natomiast w przypadku zatwierdzonych wyłączeń awaryjnych ikona
będzie się świecić w sposób ciągły.
Aktywne wstrzymania uruchamiania są wymieniane w rejestrze zdarzeń, ale
nie są podświetlane. Na wyświetlaczu zostanie pokazane, że sprężarka nie
jest gotowa do uruchomienia, gdy zatrzymanie uruchomienia jest włączone.
80447188 Wersja B
Lista zdarzeń ostrzeżeń
Wymień wkład separatora
Tekst widoczny na ekranie sterownika Xe-70M: Wym. wkład separ.
Występuje w przypadku obciążania urządzenia przez co najmniej 15 sekund,
gdy wartość ciśnienia na wylocie z zespołu wynosi co najmniej 65 psi, a
spadek ciśnienia na separatorze wynosi co najmniej 12 psi. Jeśli ciśnienie
docelowe jest niższe niż 90 psi, wartość ostrzeżenia wzrasta o 1 psi na 5 psi
obniżonego ciśnienia docelowego. Na przykład jeśli ciśnienie docelowe
mieści się między 89 a 85 psi, wartość ciśnienia ostrzeżenia wynosi 1 psi.
Aby ostrzeżenie zostało wysłane, stan ten musi trwać przez  sekundy.
Należy pamiętać, że nastawa Włącz APT musi być włączona, aby pojawiło się
to ostrzeżenie.
Wysoka temperatura na wylocie modułu śrubowego
Tekst widoczny na ekranie sterownika Xe-70M: Wys.T na wyl.z mod.spr.
Występuje, gdy urządzenie pracuje i temperatura na 2ATT przekracza 221°F
(97% z 228) lub urządzenie pracuje w trybie jałowym (..7.1) i temperatura
na 2ATT przekracza 184°F. To ostrzeżenie zostanie wygenerowane z 90-
sekundowym opóźnieniem.
Wysokie ciśnienie na wylocie
Tekst widoczny na ekranie sterownika Xe-70M: Wys. ciśn. wylot.
Występuje w przypadku sterowania sprężarką z poziomu urządzenia
zewnętrznego, np. sterownika systemu X-series, a ciśnienie na wylocie jest
przez  sekundy wyższe od ciśnienia natychmiastowego zatrzymania. W
takim przypadku sterownik spowoduje odciążanie sprężarki aż do chwili, gdy
wartość ciśnienia na wylocie z zespołu ponownie spadnie poniżej wartości
nastawy ciśnienia docelowego.
Naprawy
Ostrzeżenia serwisowe są wyświetlane, gdy urządzenie pracuje pewną liczbę
godzin w stosunku do całkowitej liczby godzin. Ostrzeżenia serwisowe
mogą mieć kilka poziomów, zależnie od wyboru poziomu serwisu. Wybranie
poziomu 0 serwisu wyłącza ostrzeżenia serwisowe.
Poziom serwisu 1
Tekst widoczny na ekranie sterownika Xe-70M: Wymag. serw.
Jeśli dla urządzenia wybrano poziom serwisu 1, wygenerowane zostanie
ostrzeżenie „WYMAGANY SERWIS", gdy liczba godzin pracy osiągnie wartość
nastawy Termin serwisu. To ostrzeżenie można zresetować w taki sam sposób
jak wszystkie inne ostrzeżenia.
Poziom serwisu 2
Tekst widoczny na ekranie sterownika Xe-70M: 100 godz. do serw., Wymag.
serw., Alarm serw.
Jeśli dla urządzenia wybrany został poziom 2 serwisu, do skasowania
ostrzeżenia o serwisie poziomu 2 i resetowania terminu lub daty serwisu
używana jest nastawa fabryczna wykonania serwisu. Nastawę wykonania
serwisu można skasować przed wystąpieniem ostrzeżenia o serwisie.
Pierwsze ostrzeżenie „WYMAGANY SERWIS" zostanie wyświetlone po
osiągnięciu maksymalnej wartości nastawy Termin serwisu. Natomiast
100 godzin przed tym ostrzeżeniem zostanie wyświetlone ostrzeżenie
„100 GODZIN DO SERWISU". To ostrzeżenie można zresetować w taki sam
sposób jak wszystkie inne ostrzeżenia. Sto godzin później, po osiągnięciu
maksymalnej wartości nastawy Termin serwisu zostanie wyświetlone
ostrzeżenie „WYMAGANY SERWIS". To ostrzeżenie można zresetować
w taki sam sposób jak wszystkie inne ostrzeżenia, jednak zostanie
ono wyświetlone ponownie po 24 godzinach, jeśli nastawa fabryczna
wykonania serwisu nie została ustawiona. Jeśli nie ustawiono nastawy
wykonania serwisu, 100 godzin później (termin serwisu + 100 godzin)
zostanie wygenerowane ostrzeżenie „ALARM — WYMAGANY SERWIS". To
ostrzeżenie można skasować jedynie przez nastawę fabryczną wykonania
serwisu. W przypadku ustawienia nastawy fabrycznej wykonania serwisu
wskazującej przeprowadzenie serwisowania, czas do następnego ostrzeżenia
„WYMAGANY SERWIS" zostanie obliczony przez dodanie czasu serwisu do
całkowitej liczby godzin, przy czym ostrzeżenie „100 GODZIN DO SERWISU"
zostanie wyświetlone 100 godzin przed tym terminem, a ostrzeżenie „ALARM
— WYMAGANY SERWIS" — 100 godzin po nim.
Wysoka temperatura otoczenia VSD
Tekst widoczny na ekranie sterownika Xe-70M: Wys. T oto. VSD
To ostrzeżenie zostanie wyświetlone, gdy temperatura otoczenia VSD będzie
odbiegać nie więcej niż o 5% od wartości wyłączenia (1°F). Aby ostrzeżenie
zostało wysłane, stan ten musi trwać przez  sekundy.
