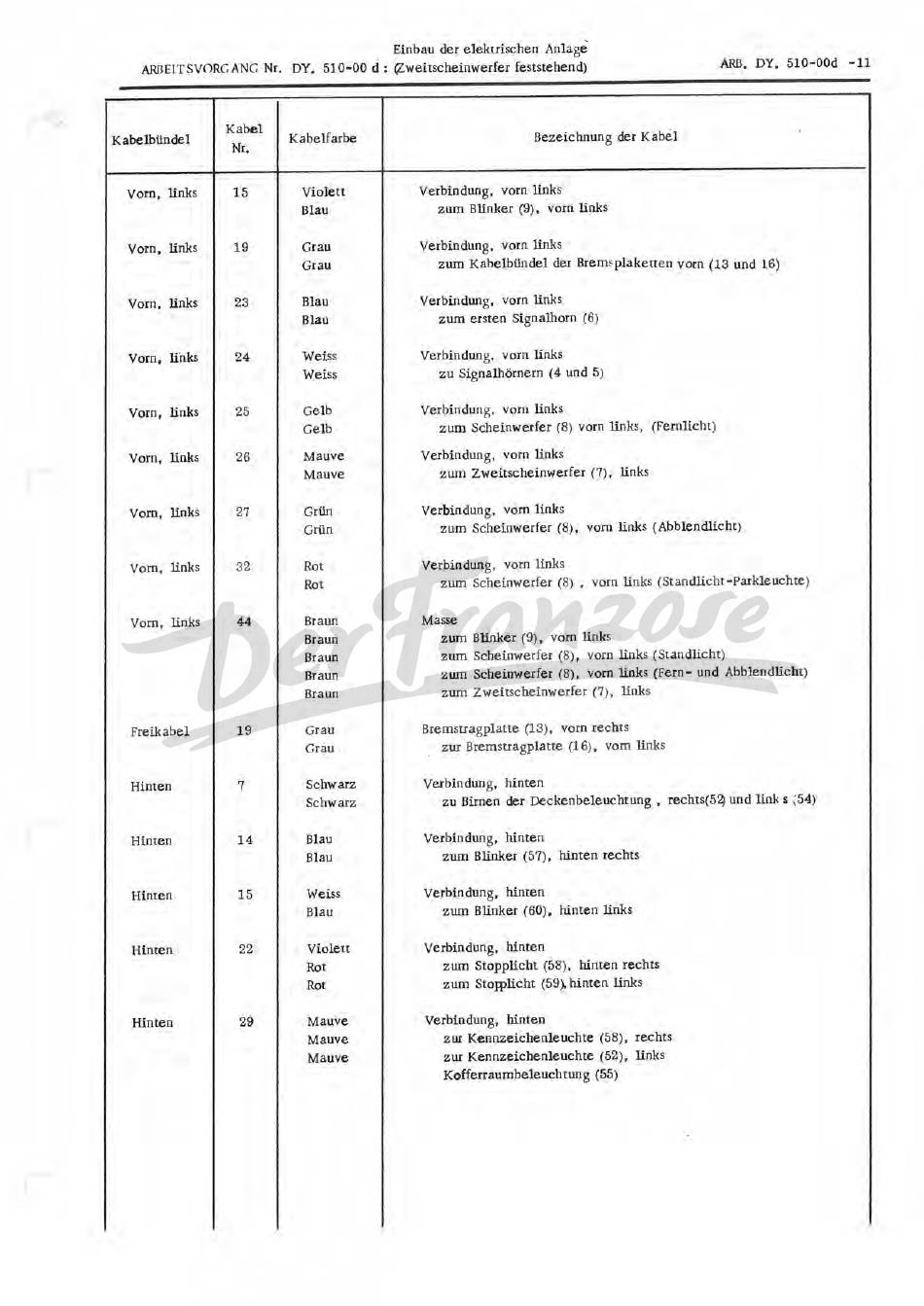

Einbau der elektrischen Anlage
ARßEITSVORGANG Nr. DY. 510-00 d: (Zweitscheinwerfer feststehend)
ARB. DY. 510-00d -11
Kabelbündel
Vorn, links
vorn, links
Vorn, links
Vom, li'nks
Vom, links
Vom, links
vorn, links
Vom, links
Vom, links
Freikabel
Hinten
Hinten
Hinten
Hinten
Hinten
Kabel
Nr.
15
19
23
24
25
26
27
32
44
19
7
14
15
22
29
Kabelfarbe
Violett
Blau
Grau
Grau
Blau
Blau
Weiss
Weiss
Gelb
Gelb
Mauve
Mauve
Grün
Grün
Rot
Rot
Braun
Braun
Braun
Braun
Braun
Grau
Grau
Schwarz
Schwarz
Blau
Blau
Weiss
Blau
Violett
Rot
Rot
Mauve
Mauve
Mauve
Bezeichnung der Kabel
Verbindung,
vorn links
zum Blinker (9), vorn links
Verbindung, vorn links
zum Kabelbündel der Brem,plaketten
vorn
(13 und 16)
Verbindung, vorn links
zum ersten Signalhorn (6)
Verbindung, vorn links
zu Signalhörnern
(4
und 5)
Verbindung.
vorn
links
zum
Scheinwerfer (8) vorn links, (Fernlicht)
Verbindung, vorn links
zum Zweitscheinwerfer (7), links
Verbindung, vorn links
zum Scheinwerfer (8), vorn links
(Abblendlicht)
Verbindung, vorn links
zum Scheinwerfer (8) , vorn links (Standlicht-Parkleuchte)
Masse
zum Blinker (9), vorn links
zum Scheinwerfer (8), vorn links (Standlicht)
zum Scheinwerfer (8), vorn links (Fern- und Abblendlicht)
zum Zweitscheinwerfer
(7), links
Bremstragplatte
(13),
vorn rechts
zur Bremstragplatte (16), vom links
Verbindung,
hinten
zu
Birnen der
Deckenbeleuchtung ,
rechts(52) und links
;54)
Verbindung, hinten
zum Blinker (57), hinten rechts
Verbindung,
hinten
zum Blinker
(60), hinten links
Verbindung,
hinten
zum Stopplicht (58), hinten rechts
zum Stowlicht (59), hinten links
Verbindung, hinten
zur Kennzeichenleuchte (58), rechts
zur Kennzeichenleuchte (52), links
Kofferraumbeleuchtung (55)
