i\lUlfffSVORCANC
Nr
.
D.
IE
- 210-
0: Kontrollen u
.
Einstellungen
an
der
Zündung
FAHRZEUGE
D.
IE
ALLE
TYPEN
~
7/1971
IV
.

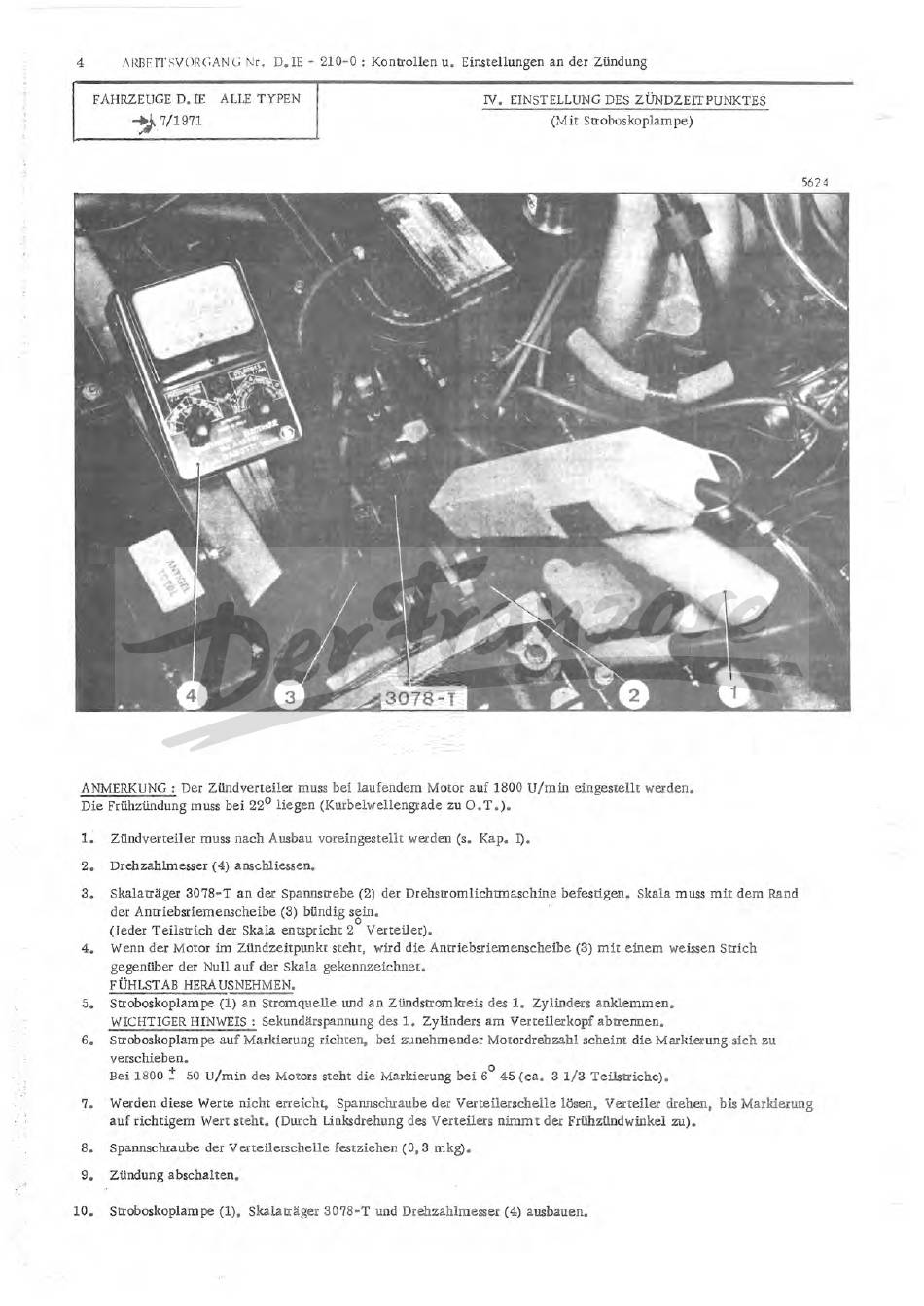

EINSTELLUNG DES
ZÜNDZEITPUNKTES
(Mit
Scroboskoplampe)
ANMERKUNG
:
Der Zündverteiler
muss
bei
laufendem Motor auf
1800
U/min eingestellt
werden.
Die Frühzündung muss bei
22° liegen (Kurbelwellengrade zu O
.
T
. ).
1
~
Zündverteiler muss
nach Ausbau
voreingestellt werden
(s
. Kap.
I)
.
2.
Drehzahlmesser (
4)
anschliessen.
3.
Skala träger
3078-
T an
der
Spannstrebe
(2)
der Drehstromlichtmaschine befestigen
.
Skala
muss
mit
dem Rand
der Antriebsriemenscheibe (3)
bündig
sein.
0
(Jeder Teilstrich der Skala
entspricht
2 Verteiler)
.
4
.
Wenn
der Motor
im Zündzeitpunkt
steht,
wird
die
Antriebsriemenscheibe (3) mit einem
weissen Strich
gegenüber der
Null auf
der
Skala
gekennzeichnet.
FÜHLSTAB
HERAUSNEHMEN.
5.
Stroboskoplampe (1)
an Stromquelle
und
an Zündstromkreis
des
1. Zyl inders
anklemmen.
WICHTIGER HINWEIS
:
Sekundärspannung
des
1
.
Zylinders am Verteilerkopf
abtrennen.
6.
Stroboskoplampe auf
Markierung richten, bei zunehmender
Motordrehzahl
sche
int die Markierung
sich
zu
verschieben.
Bei 1800
: 50
U/min des
Motors steht
die
Markierung bei 6°
4
5
(ca
.
3
1/
3 Teilstriche)
.
562 4
7.
Werden diese Werte
nicht
erreicht,
Spannschraube
der Verteilerschelle
lösen,
Verteiler
drehen,
bis Markierung
auf
richtigem Wert
steht.
(Durch Linksdrehung
des Verteilers
nimmt
der
Frühzündwinkel zu)
.
8.
Spannschraube der Verteilerschelle
festziehen
(0,
3 mkg)
.
9.
Zündung
abschalten
.
10
.
Stroboskoplam
pe (1)
,
Skala
träger
3078-T
und Drehzahlmesser ( 4)
ausbauen.
