VLT® AQUA Drive FC 202
Bedienungsanleitung
5.3 Anschlussdiagramm

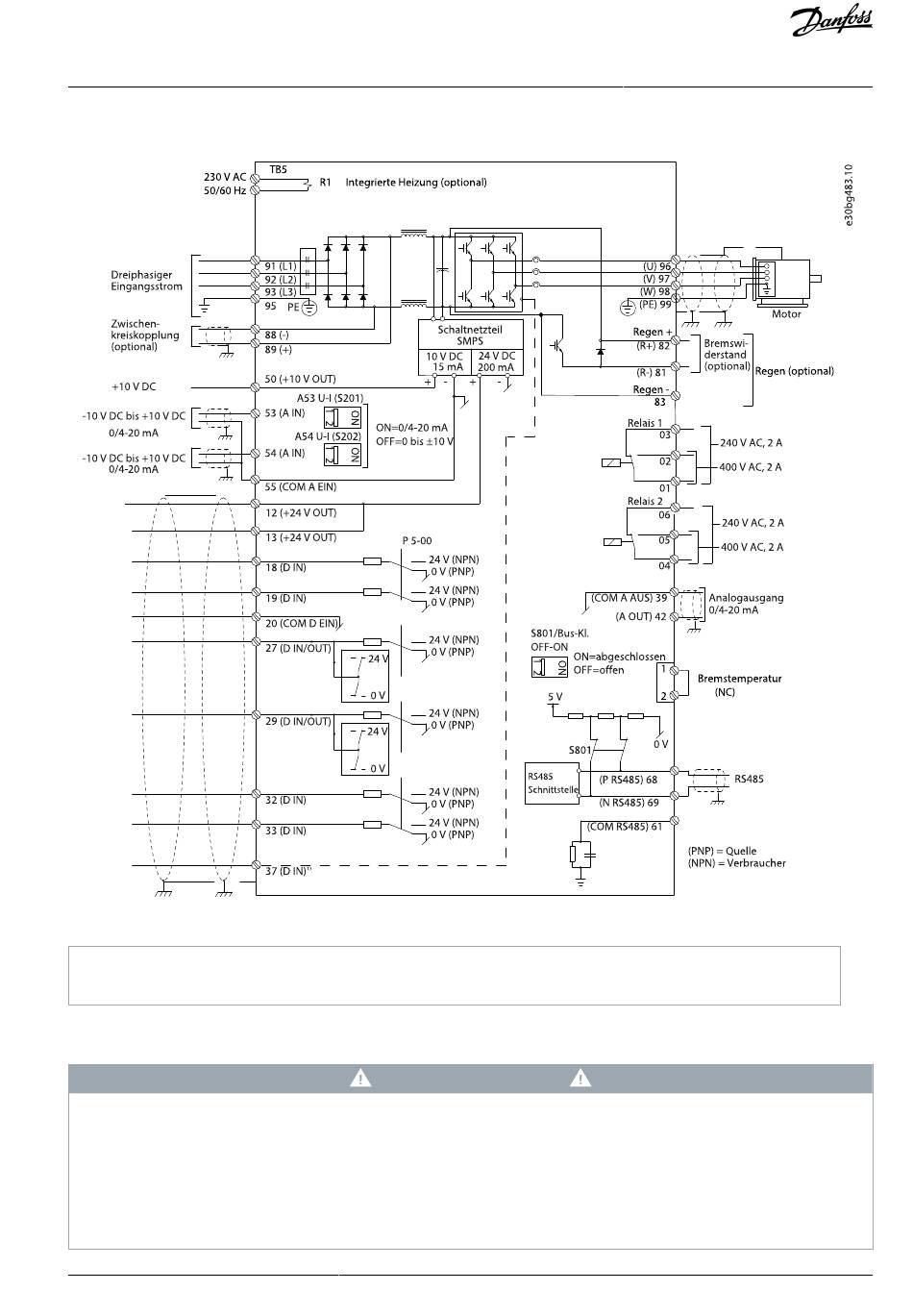

Abbildung 18: Anschlussdiagramm des Grundgeräts
1
Klemme 37 (optional) wird für die Funktion Safe Torque Off (STO) verwendet. Installationsanweisungen finden Sie in
der Bedienungsanleitung zu Safe Torque Off (VLT®).
5.4 Motoranschluss
INDUZIERTE SPANNUNG
Von nebeneinander verlegten Motorausgangskabeln induzierte Spannung kann die Gerätekondensatoren aufladen, selbst wenn
das Gerät ausgeschaltet und gesperrt ist. Wenn Motorausgangskabel nicht separat verlegt oder keine abgeschirmten Kabel ver-
wendet werden, kann dies zum Tod oder zu schweren Verletzungen führen!
-
Verlegen Sie Motorkabel separat oder verwenden Sie abgeschirmte Kabel.
-
Verriegeln Sie alle Frequenzumrichter gleichzeitig.
Danfoss A/S © 2020.01
W A R N U N G
Elektrische Installation
AQ275652274277de-000101 / 130R0708 | 37
