Elektrische Installation
Stop
Start
Line Power
Speed
Control

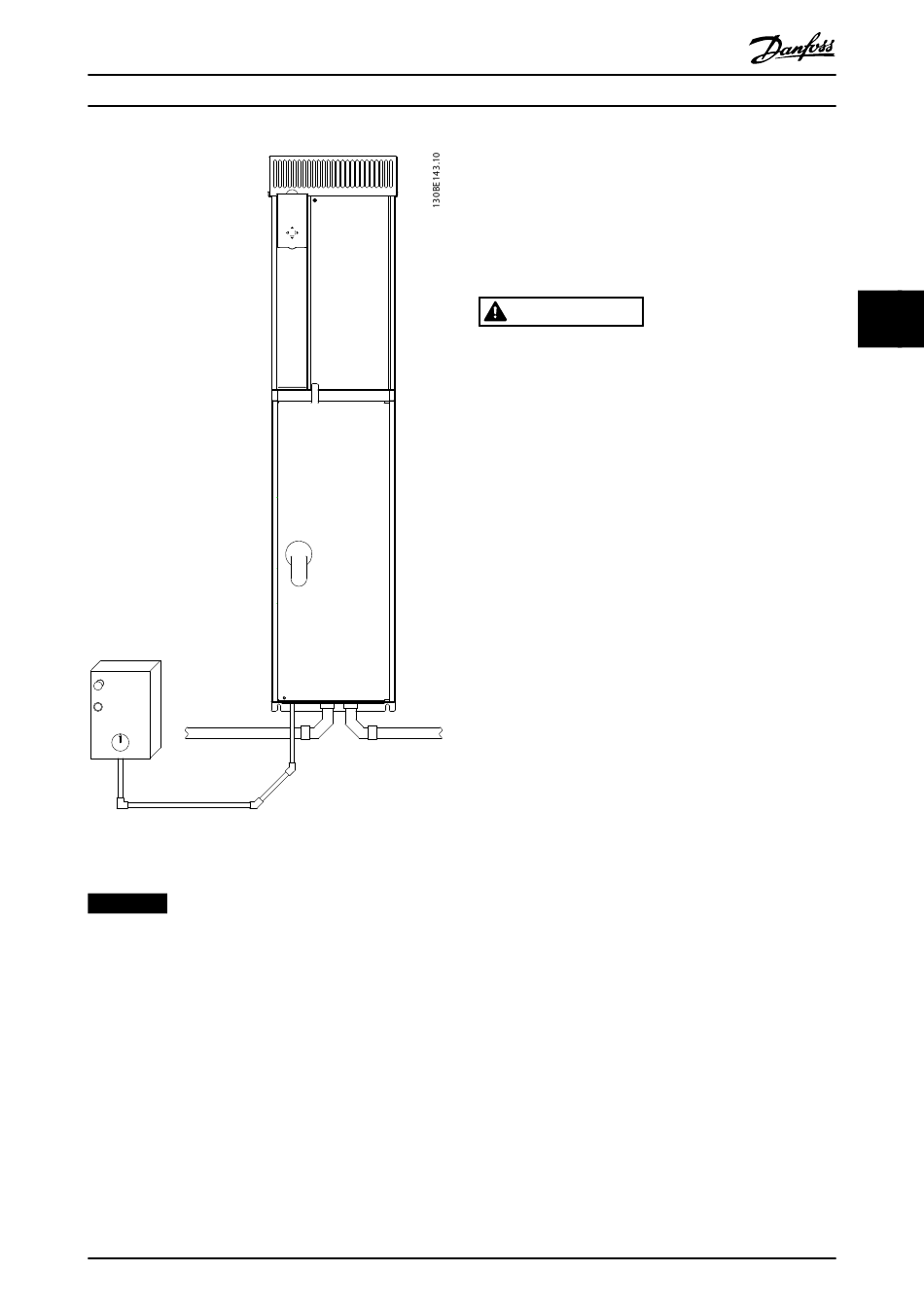

Abbildung 4.3 Beispiel für sachgemäße elektrische Installation
über Kabelkanäle
HINWEIS
EMV-STÖRUNGEN
Verwenden Sie für Motor- und Steuerleitungen
abgeschirmte Kabel und gesonderte Kabel für Netzver-
sorgung, Motor- und Steuerleitungen. Die
Nichtbeachtung dieser Vorgabe kann zu nicht
vorgesehenem Verhalten oder reduzierter Leistung der
Anlage führen. Ein Mindestabstand von 200 mm
zwischen Leistungskabeln sowie Steuerleitungen ist
erforderlich.
MG21A403
Bedienungsanleitung

4.5 Zugriff

Alle Klemmen zu den Steuerleitungen befinden sich im
Frequenzumrichter unter dem LCP. Öffnen Sie zum Zugriff
darauf die Tür (E1h und E2h) oder entfernen Sie die
Vorderabdeckung (E3h und E4h).

4.6 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte ausgeschaltet und verriegelt
sind. Die Nichtbeachtung der Empfehlung zum separaten
Verlegen von Motorkabeln oder zur Verwendung von
abgeschirmten Kabeln kann zum Tod oder zu schweren
Verletzungen führen!
•
•
•
•
Motor
Vorgehensweise
1.
2.
3.
4.
5.
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften. Maximaler
Kabelquerschnitt siehe Kapitel 8.1 Elektrische
Daten.
Befolgen Sie die Anforderungen des Motorhers-
tellers an die Motorkabel.
Kabeleinführungen für Motorkabel oder
Bodenplatten mit Durchführungen sind am
Unterteil von Frequenzumrichtern mit Schutzart
IP21 (NEMA1/12) oder höher vorgesehen.
Schließen Sie kein Anlass- oder Polwechselgerät
(z. B. Dahlander-Motor oder Asynchron-Schleif-
ringläufermotor) zwischen Frequenzumrichter und
Motor an.
Isolieren Sie einen Abschnitt der äußeren
Kabelisolierung ab.
Positionieren Sie das abisolierte Kabel unter der
Kabelschelle, um eine mechanische Befestigung
und elektrischen Kontakt zwischen Kabelschirm
und Erde herzustellen.
Schließen Sie das Erdungskabel gemäß den
Erdungsanweisungen in Kapitel 4.3 Erdung (siehe
Abbildung 4.4) an die nächstgelegene Erdungs-
klemme an.
Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an (siehe
Abbildung 4.4).
Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in Kapitel 8.8 Anzugsdrehmomente für
Anschlüsse an.
4 4
