iC2-Micro-Frequenzumrichter
Projektierungshandbuch
1
1
1

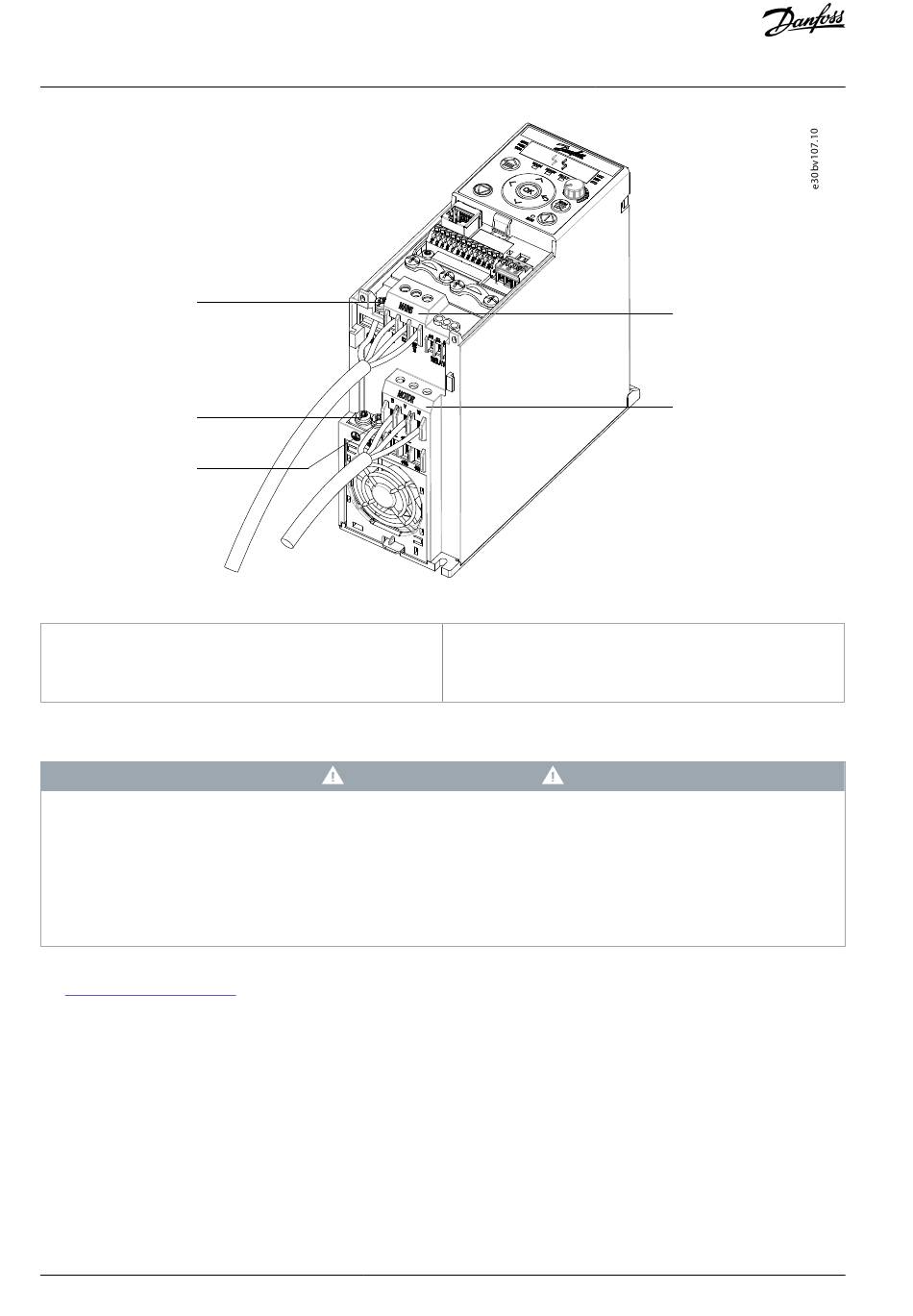

Abbildung 38: Netz-, Motor- und Erdanschluss für 3-phasige Einheiten (am Beispiel von MA02a)
1
Erdung
2
Netz
7.10.2 Motoranschluss
INDUZIERTE SPANNUNG
Eine von nebeneinander verlegten Motorausgangskabeln induzierte Spannung kann die Gerätekondensatoren aufladen, selbst
wenn das Gerät ausgeschaltet, gesperrt und verriegelt ist. Wenn Motorausgangskabel nicht separat verlegt oder keine abge-
schirmten Kabel verwendet werden, kann dies zum Tod oder zu schweren Verletzungen führen!
-
Verlegen Sie Motorkabel separat oder verwenden Sie abgeschirmte Kabel.
-
Sperren/verriegeln Sie alle Frequenzumrichter gleichzeitig.
•
Befolgen Sie bezüglich der Kabelquerschnitte örtliche und nationale Vorschriften. Maximale Kabelquerschnitte finden Sie unter
4.4
Leistungssteckverbinder.
•
Befolgen Sie die Anforderungen des Motorherstellers an die Motorkabel.
•
Kabeleinführungen für Motorkabel oder Bodenplatten mit Durchführungen sind am Unterteil von Frequenzumrichtern mit
Schutzart IP21 (NEMA Typ 1) vorgesehen.
•
Schließen Sie keine Anlauf- oder Polumschaltung (z. B. Dahlander-Motor oder Asynchron-Schleifringläufermotor) zwischen Fre-
quenzumrichter und Motor an.
76 | Danfoss A/S © 2022.07
3
Motor
W A R N U N G
Allgemeine Hinweise zur
elektrischen Installation
2
3
AJ402315027937de-000101 / 130R1239
