Netzanschluss

Die Leitung muss an den Klemmen 91, 92,
93 angeschlossen sein.
Nr. 91, 92, 93
L1, L2, L3
ACHTUNG!:
Prüfen Sie, ob die Netzspannung der auf dem
Typenschild angegebenen Netzspannung des
Frequenzumrichters entspricht.
Siehe Technische Daten bezüglich der korrekten
Größe der Kabelquerschnitte.
ACHTUNG!:
Der Benutzer bzw. der Monteur ist dafür
verantwortlich, dass Erdung, Abzweigleitung
und Motorüberlastungsschutz gemäß nationalen
und lokalen Sicherheitsvorschriften eingerichtet sind.

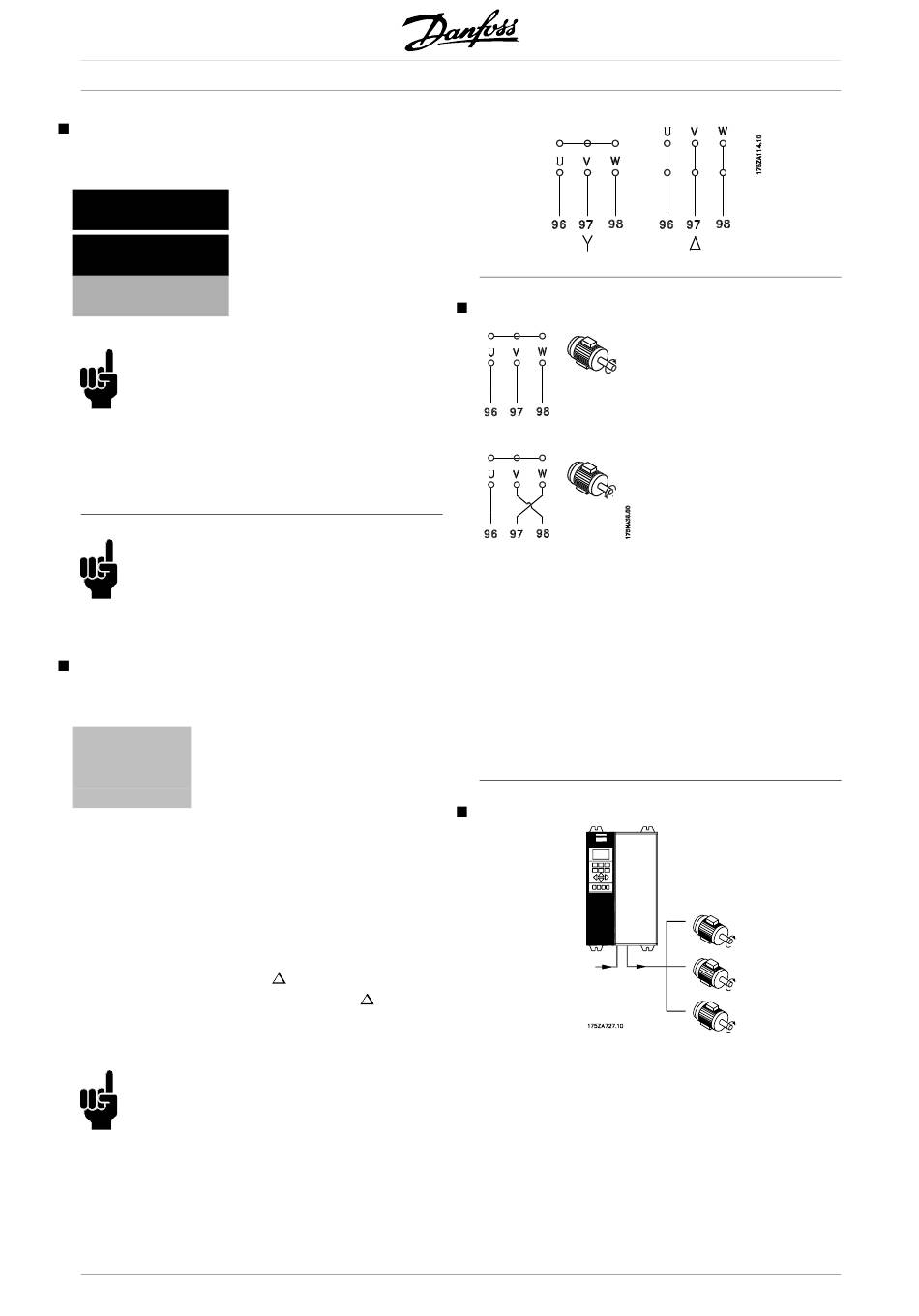

Motoranschluss

Der Motor muss an den Klemmen 96, 97, 98
angeschlossen sein. Erde zu Klemme 94/95/99.
Nr.
Motorspannung 0-100 % der
96. 97. 98
Netzspannung
U, V, W
Nr. 94/95/99 Erdungsanschluss
Siehe Technische Daten bezüglich der korrekten
Größe der Kabelquerschnitte.
Mit dem VLT 8000 AQUA-Gerät können alle
dreiphasigen Standardmotoren eingesetzt werden.
Kleinere Motoren haben normalerweise eine
Sternschaltung. (220/380 V,
haben eine Dreieckschaltung (380/660 V,
Die richtige Schaltung und Spannung sind auf dem
Typenschild des Motors angegeben.
ACHTUNG!:
Bei älteren Motoren mit Phasentrennungspapier
sollte ein LC-Filter an den Ausgang des
Frequenzumrichters montiert werden.
76
Netzspannung 3 x
200-240 V
Netzspannung 3 x
380-480 V
Netzspannung 3 x
525-600 V
/Y). Größere Motoren
/Y).
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT 8000 AQUA
Drehrichtung des IEC-Motors
Aus der Werkseinstellung ergibt sich eine Drehung
im Uhrzeigersinn, wenn der Frequenzumrichter
wie folgt angeschlossen ist.
Klemme 96 an U-Phase
Klemme 97 an V-Phase
Klemme 98 an W-Phase
Die Drehrichtung kann durch Vertauschen zweier
Phasen des Motorkabels umgekehrt werden.
Parallelschaltung von Motoren
VLT 8000 AQUA kann mehrere parallel geschaltete
Motoren steuern. Wenn die Motoren verschiedene
Drehzahlen haben sollen, dann müssen Motoren
mit unterschiedlichen Nenndrehzahlen eingesetzt
werden. Da sich die Drehzahl der Motoren gleichzeitig
ändert, bleibt jeweils das Verhältnis zwischen den
Nenndrehzahlen im gesamten Bereich gleich.
Der Gesamtstromverbrauch der Motoren darf
den maximalen Nenn-Ausgangsstrom I
Frequenzumrichters nicht übersteigen.
des
VLT,N
