Kapitel 4.2 EMV-gerechte Installation

HINWEIS
EMV-STÖRUNGEN
Verwenden Sie für Motor- und Steuerleitungen
abgeschirmte Kabel und verlegen Sie die Kabel für
Netzversorgung, Motor- und Steuerleitungen getrennt.
Die Nichtbeachtung dieser Vorgabe kann zu nicht
vorgesehenem Verhalten oder reduzierter Leistung der
Anlage führen. Ein Mindestabstand von 200 mm
zwischen Leistungs- und Motorkabeln sowie Steuerlei-
tungen ist erforderlich.

4.5 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG
Von nebeneinander verlegten Motorausgangskabeln
induzierte Spannung kann die Gerätekondensatoren
aufladen, selbst wenn das Gerät ausgeschaltet und
gesperrt ist. Die Nichtbeachtung der Empfehlung zum
separaten Verlegen von Motorkabeln oder zur
Verwendung von abgeschirmten Kabeln kann zum Tod
oder zu schweren Verletzungen führen!
•
Verlegen Sie Motorausgangskabel getrennt oder
•
Verwenden Sie abgeschirmte Kabel.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften. Angaben zum
maximalen Kabelquerschnitt finden Sie in
Kapitel 8.1 Elektrische Daten.
•
Befolgen Sie die Anforderungen des Motorhers-
tellers an die Motorkabel.
•
Kabeleinführungen für Motorkabel oder
Bodenplatten mit Kabeleinführungen sind am
Unterteil von Frequenzumrichtern mit Schutzart
IP21 (NEMA1/12) oder höher vorgesehen.
•
Schließen Sie kein Anlass- oder Polwechselgerät
(z. B. Dahlander-Motor oder Asynchron-Schleif-
ringläufermotor) zwischen Frequenzumrichter und
Motor an.
Verfahren zur Erdung des Kabelschirms
1. Isolieren Sie einen Abschnitt der äußeren
Kabelisolierung ab.
2. Positionieren Sie das abisolierte Kabel unter der
Kabelschelle, um eine mechanische Befestigung
und elektrischen Kontakt zwischen Kabelschirm
und Erde herzustellen.
MG33AT03
Bedienungsanleitung
3.
4.
5.

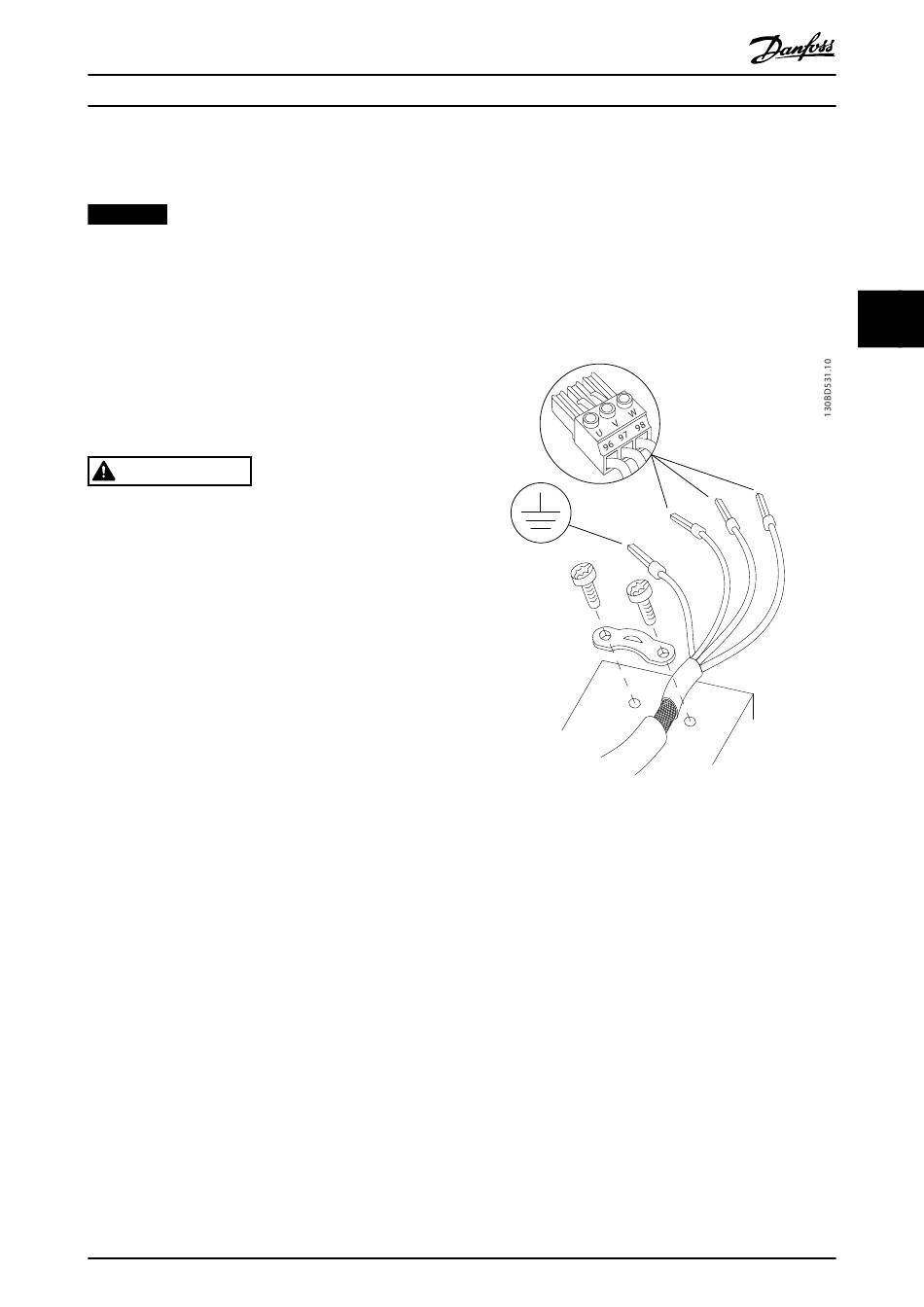

Abbildung 4.4 Motoranschluss
Abbildung 4.5 zeigt vereinfachte Anschlussbilder für Motor-,
Netz- und Erdungsanschluss eines Frequenzumrichters. Die
jeweiligen Konfigurationen ändern sich je nach
Gerätetypen und optionaler Ausrüstung.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Schließen Sie das Erdungskabel gemäß den
Erdungsanweisungen in Kapitel 4.3 Erdung an die
nächstgelegene Erdungsklemme an, siehe
Abbildung 4.4.
Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an (siehe
Abbildung 4.4).
Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in Kapitel 8.8 Anzugsdrehmomente für
Anschlüsse an.
