6 Installieren

6.4.4 Motoranschluss

ACHTUNG!
Das Motorkabel muss abgeschirmt sein. Bei Verwendung eines nicht abgeschirmten Kabels werden einige EMV-Anforderungen nicht
erfüllt. Verwenden Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie einzuhalten. Nähere Informationen
finden Sie unter
Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel Allgemeine technische Daten.
Abschirmung von Kabeln: Vermeiden Sie verdrillte Schirmenden (Pigtails), die hochfrequent nicht ausreichend wirksam sind. Wenn der Kabelschirm
unterbrochen werden muss (z. B. um ein Motorschütz oder einen Reparaturschalter zu installieren), muss die Abschirmung an der Unterbrechung mit der
geringstmöglichen HF-Impedanz fortgeführt werden (großflächige Schirmauflage).
Schließen Sie den Motorkabelschirm am Schirmblech des Frequenzumrichters und am Metallgehäuse des Motors an.
Stellen Sie die Schirmungsverbindungen mit einer möglichst großen Kontaktfläche (Schirmbügel) her. Dies kann unter Verwendung des im Lieferumfang
des Frequenzumrichters enthaltenen Zubehörs erfolgen.
Wenn der Kabelschirm unterbrochen werden muss (z. B. um ein Motorschütz oder ein Motorrelais zu installieren), muss die Abschirmung hinter der
6
Unterbrechung mit der geringstmöglichen HF-Impedanz fortgeführt werden.
Kabellänge und -querschnitt: Der Frequenzumrichter ist mit einer bestimmten Kabellänge und einem bestimmten Kabelquerschnitt getestet worden.
Wird der Kabelquerschnitt erhöht, so erhöht sich auch der kapazitive Widerstand des Kabels – und damit der Ableitstrom –, sodass die Kabellänge dann
entsprechend verringert werden muss. Das Motorkabel muss möglichst kurz sein, um Rauschen und Ableitströme auf ein Minimum zu beschränken.
Taktfrequenz: Wenn der Frequenzumrichter zusammen mit einem Sinusfilter verwendet wird, um z. B. die Störgeräusche des Motors zu reduzieren,
muss die Taktfrequenz in Parameter 14-01 entsprechend der Angabe zu dem verwendeten Sinusfilter eingestellt werden.
1. Montieren Sie das Abschirmblech unten am Frequenzumrichter mit den Schrauben und Unterlegscheiben aus dem Montagezubehör.
2. Schließen Sie die drei Phasen des Motorkabels an den Klemmen 96 (U), 97 (V), 98 (W) an.
3. Schließen Sie den PE-Leiter mit der passenden Schraube aus dem Zubehör an Klemme 99 auf dem Abschirmblech an.
4. Stecken Sie die Motor-Anschlussstecker mit den Klemmen 96 (U), 97 (V) und 98 (W) auf die Klemmen mit der Bezeichnung MOTOR (bis 7,5
kW).
5. Befestigen Sie das abgeschirmte Kabel mit Schrauben und Unterlegscheiben aus dem Montagezubehör am Abschirmblech.
Alle dreiphasigen Standard-Asynchronmotoren können an den Frequenzumrichter angeschlossen werden. Normalerweise wird für kleine Motoren Stern-
schaltung verwendet (230/400 V, Y), Größere Motoren sind in der Regel mit Dreieckschaltung angeschlossen (400/690 V,
Dreieck) und Anschlussspannung sind auf dem Motortypenschild angegeben.

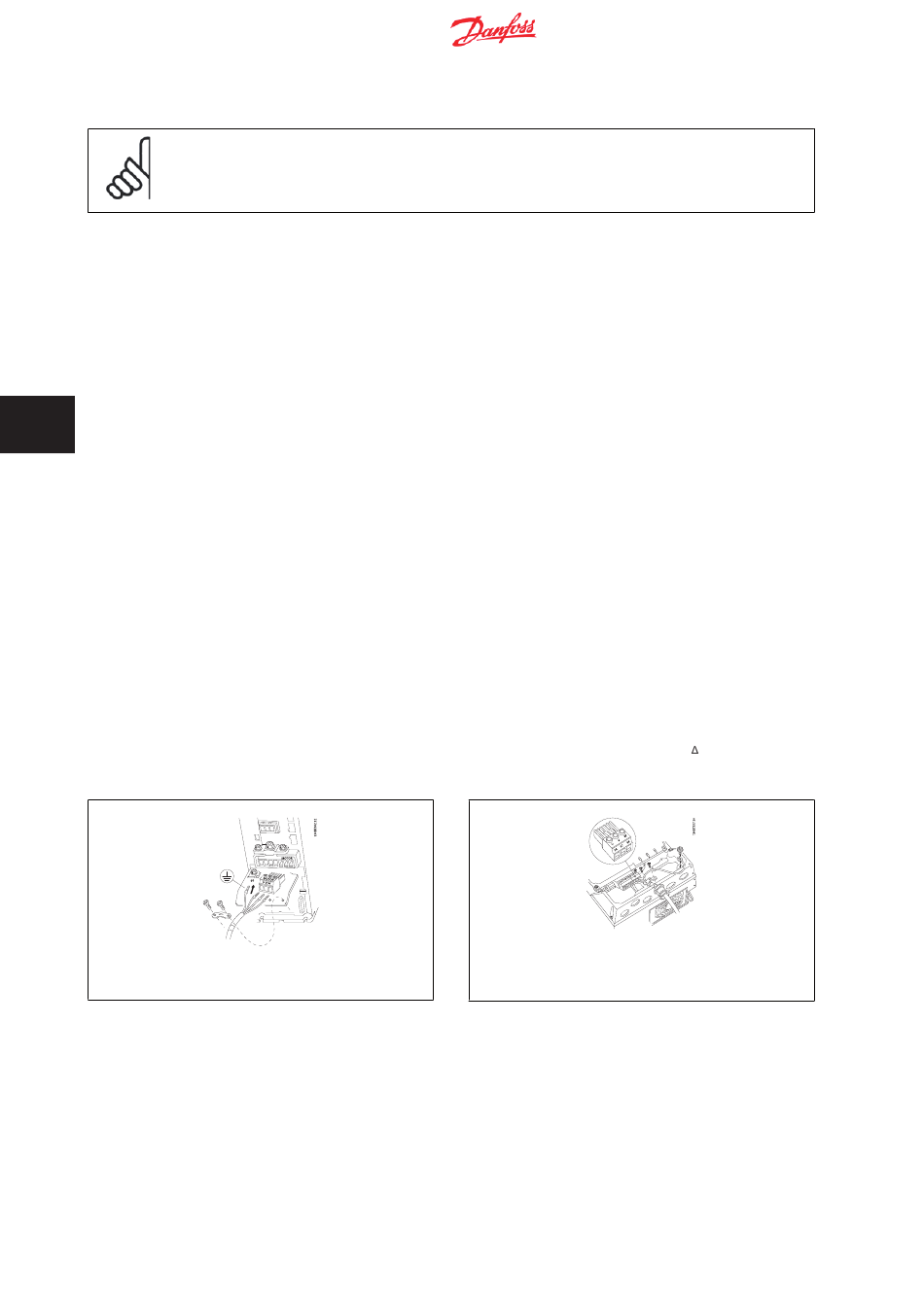

Abbildung 6.24: Motoranschluss für A1, A2 und A3
118
EMV-Prüfergebnisse
.
MG.33.BC.03 - VLT
Abbildung 6.25: Motoranschluss für A5-Gehäuse (IP 55/66/
NEMA Typ 12)
® ist eine eingetragene Marke von Danfoss
FC 300 Projektierungshandbuch
). Schaltungsart (Stern/
