8.1.12. Externe 24 V-Stromversorgung MCB 107 (Option D)

Externe 24 V DC-Versorgung
Die externe 24 V DC-Versorgung kann als zusätzliche Spannungsversorgung der Steuerkarte sowie
etwaiger eingebauter Optionskarten installiert werden. Dies ermöglicht den Betrieb des LCP-Be-
dienteils und der Feldbusoptionen auch bei abgeschalteter Netzversorgung.
Spezifikation der externen 24 V DC-Versorgung:
Eingangsspannungsbereich
Max. Eingangsstrom
Durchschn. Eingangsstrom für FC 302
Max. Kabellänge
Eingangskapazitätslast
Einschaltverzögerung
Der Eingang ist schutzbeschaltet.
Klemmennummern:
Installation:
1.
2.
3.
4.
5.
6.
Wenn die externe 24 V-Versorgung MCB 107
den Steuerstromkreis versorgt, wird die inter-
ne 24 V-Versorgung automatisch getrennt.
Klemme 35: - externe 24 V DC-Versorgung
Klemme 36: + externe 24 V DC-Versorgung
LCP oder Blindabdeckung abziehen.
Klemmenabdeckung entfernen.
Kabelabschirmblech und Kunststoff-
abdeckung darunter demontieren.
Externe 24 V DC-Versorgung in Op-
tionssteckplatz einführen.
Kabelabschirmblech befestigen.
Klemmenabdeckung und LCP oder
Blindabdeckung wieder anbringen.
MG.33.B9.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
8. Optionen und Zubehör
24 V DC ±15 % (max. 37 V für 10 s)

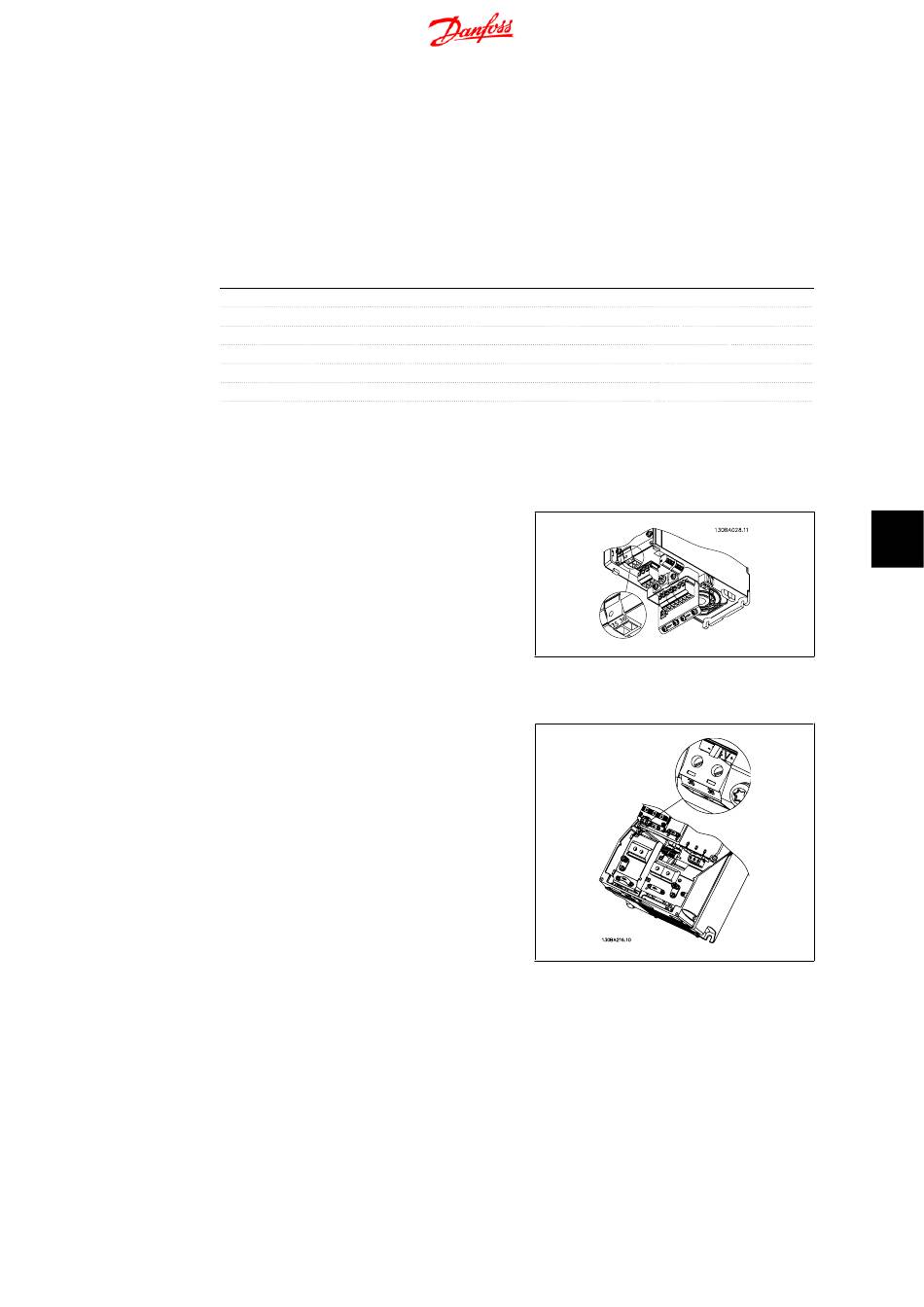

Abbildung 8.4: Verbindung zur externen 24 V DC-
