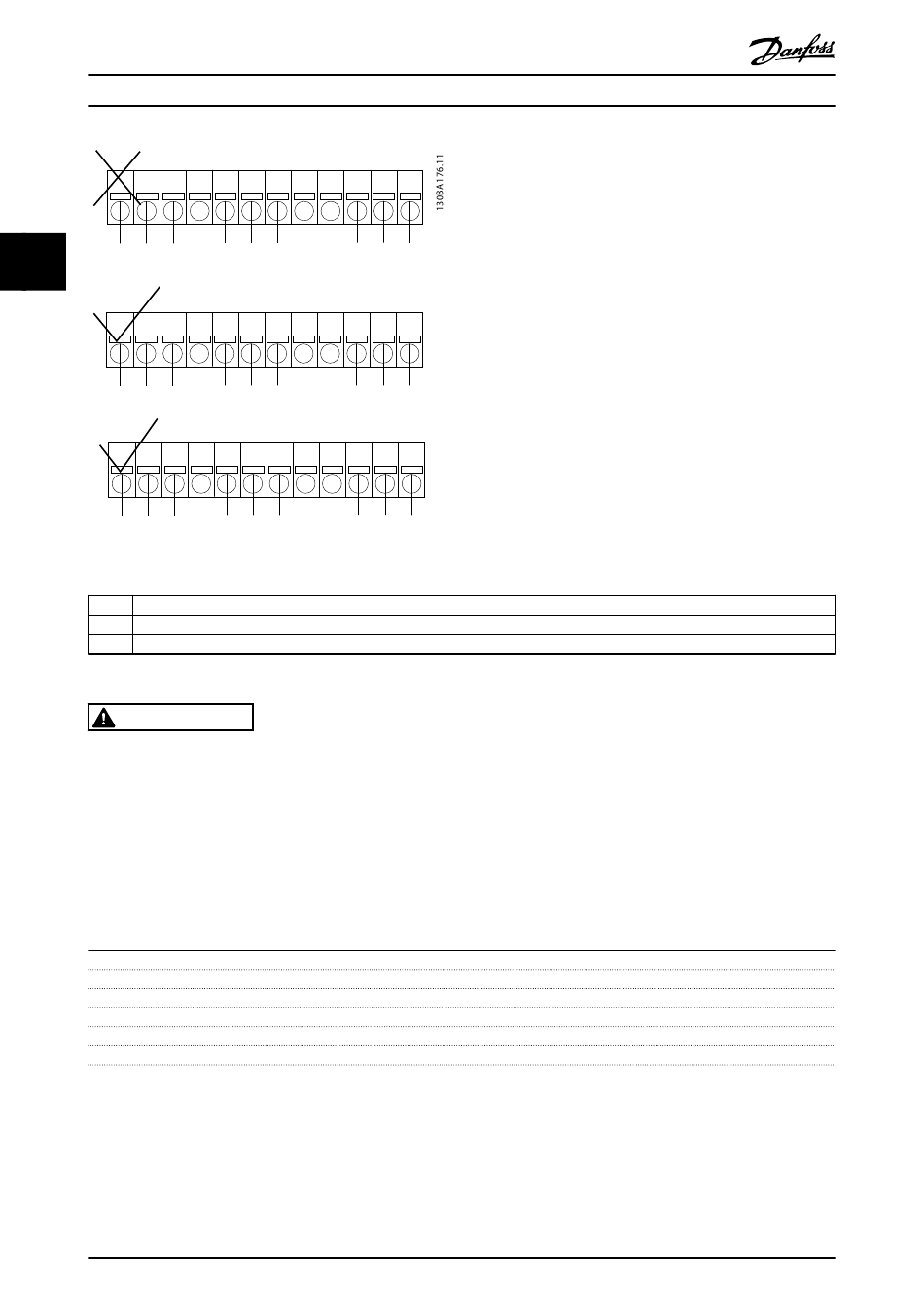

Abbildung 3.5 Position von NC, PELV und stromführenden Teilen
1 NC
2 Spannungsführendes Teil
3 PELV
Tabelle 3.5 Legende zu
WARNUNG
Kombinieren Sie keine Niederspannungsteile und PELV-Systeme. Bei einem Einfachfehler kann es gefährlich sein, das
System zu berühren; Berührung kann zu schweren Verletzungen oder zum Tod führen.

3.1.7 24-V-Notstromoption MCB 107 (Option D)

Externe 24-V-DC-Versorgung
Die externe 24 V DC-Versorgung kann die Niederspannungsversorgung der Steuerkarte sowie etwaiger eingebauter Options-
karten übernehmen. Die externe Spannungsversorgung ermöglicht den Betrieb des LCP (einschließlich der
Parametereinstellung) und des Feldbusses, ohne dass das Leistungsteil ans Netz angeschlossen ist.
Technische Daten für externe 24 V-Versorgung:
Eingangsspannungsbereich
Max. Eingangsstrom
Durchschnittlicher Eingangsstrom des Frequenzumrichters
Max. Kabellänge
Eingangskapazitätslast
Einschaltverzögerung
Die Eingänge sind geschützt.
Klemmen Nr.:
Klemme 35: (-) externe 24 V DC-Versorgung.
Klemme 36: (+) externe 24 V DC-Versorgung.
60
1 1 1
4 5 6 7 8 9
2
1 1 1
4 5 6 7 8 9
3
1 1 1
3 4 5 6 7 8 9
2
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
Projektierungshandbuch
10 11 12
3
10 11 12
3
10 11 12
2
24 V DC ±15 % (max. 37 V in 10 s)
< 10 uF
< 0,6 s.
MG16C103
2,2 A
0,9 A
75 m
