5.7.6.2 Hilfsspannungstransformator
Tabelle 34: Zusatzversorgungscodes
Zeichenposition
21
Der Hilfsspannungstransformator ist eine intern eingebaute Option, die es ermöglicht, die Versorgung vom Netz abzugreifen. Wenn
der schaltschrankbasierte Frequenzumrichter mit einem Sicherungsschalter spezifiziert ist, wird die Versorgung des
Hilfsspannungstransformators zwischen dem Frequenzumrichter und dem Sicherungsschalter abgezweigt. Diese Konfiguration
ermöglicht eine Trennung der Steuerspannung durch den Hauptschalter.
Der Transformator hat an der Primärseite mehrere Abgreifpunkte für den Standardbereich der Spannungen, mit denen der
Frequenzumrichter betrieben wird. Die werkseitige Verkabelung wird mit den höchsten Spannungsabgreifpunkten an der Primärseite
verbunden, und die Abschaltungseinstellungen für die Klemme -FC4 werden entsprechend eingestellt. Der Kunde kann den
Abgreifpunkt ändern, wenn die richtige Spannung angelegt und der thermisch-magnetische Trennschalter entsprechend eingestellt
wird.
-FC4
L1-L2
#
3

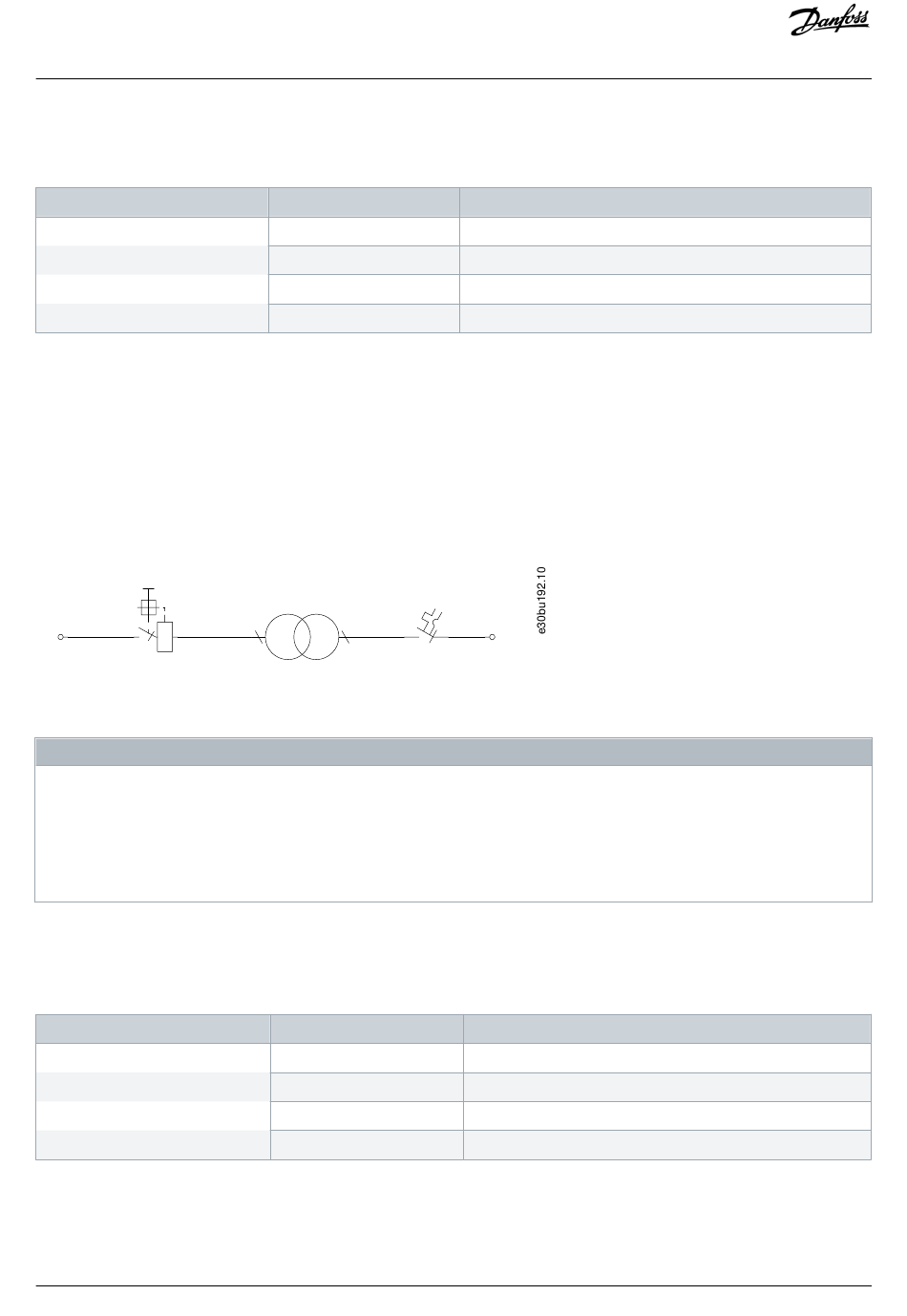

Abbildung 43: Klemmen des Hilfsspannungstransformators
AUSFALL VON HILFSKOMPONENTEN
Falsche Spannung oder eine falsche Abgreifinstallation führen zum Ausfall anderer Hilfskomponenten im Steuerfach.
Wenn Sie den Transformator durch Abgreifen der Spannung versorgen, stellen Sie sicher, dass die korrekte Spannung für
-
den Frequenzumrichter angelegt wird.
Verwenden Sie die richtigen Abgreif- und Abschaltungseinstellungen.
-

5.7.6.3 Externe +24 V DC-Versorgung

Tabelle 35: Zusatzversorgungscodes
Zeichenposition
21
Danfoss A/S © 2018.10
Optionscode
2
4
7
8
-TA4 -FC6
2 2
4 A
H I N W E I S
Optionscode
4
5
8
9
Beschreibung
230 V AC intern
230 V AC intern + 24 V DC intern
120 V AC intern
120 V AC intern + 24 V DC intern
-XD1
1
Beschreibung
230 V AC intern+24 V DC intern
230 V AC extern+24 V DC intern
120 V AC intern+24 V DC intern
120 V AC extern+24 V DC intern
Elektrische Installation
