3.6.8. Externe 24 V-Stromversorgung MCB 107 (Option D)

Externe 24 V DC-Versorgung
Die externe 24 V DC-Versorgung kann als zusätzliche Spannungsversorgung der Steuerkarte sowie
etwaiger eingebauter Optionskarten installiert werden. Dies ermöglicht den Betrieb der LCP Be-
dieneinheit und der Feldbusoptionen auch bei abgeschalteter Netzversorgung.
Spezifikation der externen 24 V DC-Versorgung:
Eingangsspannungsbereich
Max. Eingangsstrom
Durchschnittlicher Eingangsstrom zum Frequenzumrichter
Max. Kabellänge
Eingangskapazitätslast
Einschaltverzögerung
Der Eingang ist schutzbeschaltet.
Klemmennummern:
Installation:
1.
2.
3.
4.
5.
6.
Wenn die externe 24 V-Versorgung MCB 107
den Steuerstromkreis versorgt, wird die inter-
ne 24 V-Versorgung automatisch getrennt.

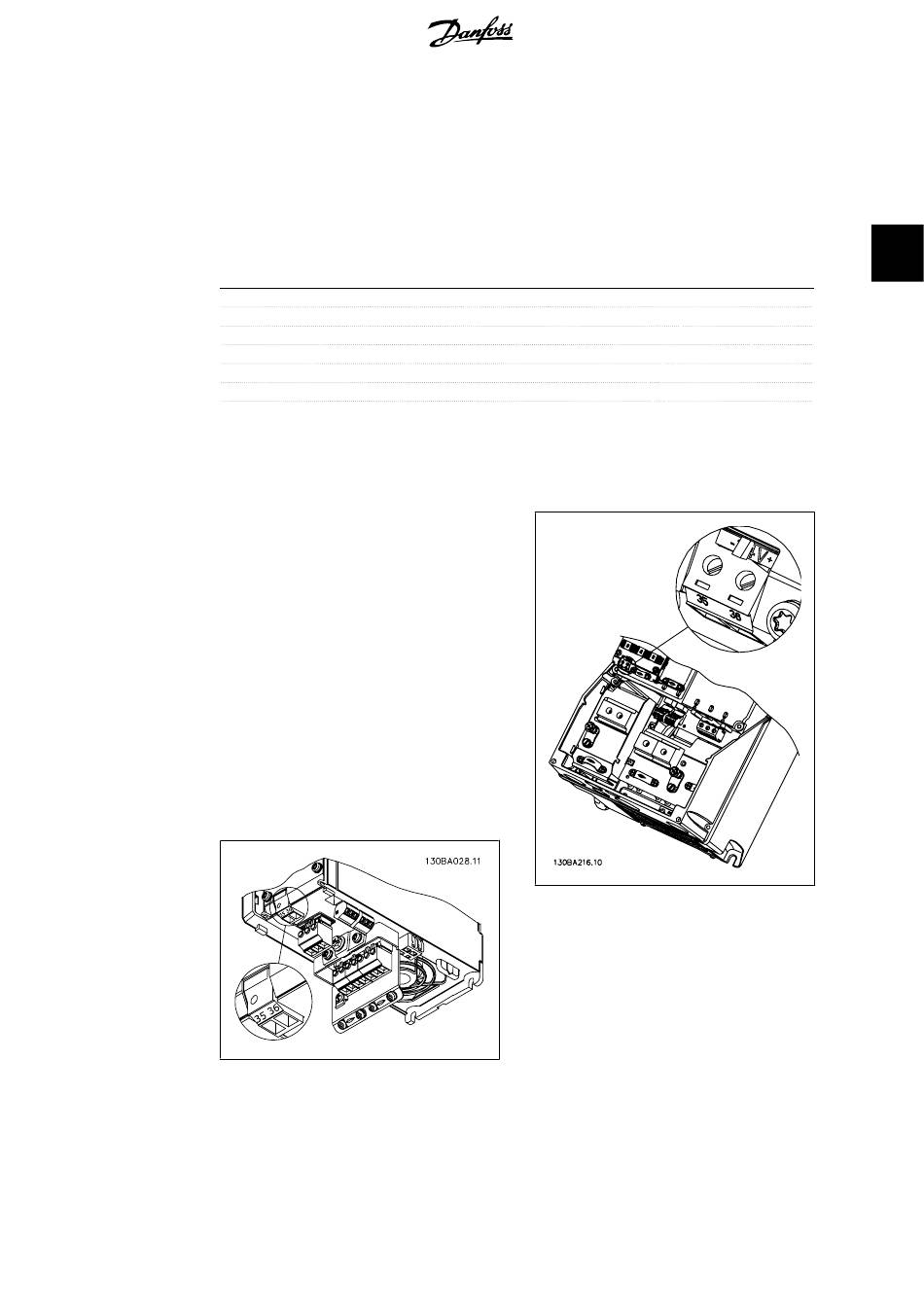

Abbildung 3.11: Anschluss an ext. 24 V-Versor-
gung (A2-A3).
®
HVAC Drive
Klemme 35: - externe 24 V DC-Versorgung
Klemme 36: + externe 24 V DC-Versorgung
LCP oder Blindabdeckung abziehen.
Klemmenabdeckung entfernen.
Kabelabschirmblech und Kunststoff-
abdeckung darunter demontieren.
Externe 24 V DC-Versorgung in Op-
tionssteckplatz einführen.
Kabelabschirmblech befestigen.
Klemmenabdeckung und LCP oder
Blindabdeckung wieder anbringen.
