3. VLT AQUA auswählen

3.7.8. Externe 24 V-Stromversorgung MCB 107 (Option D)

Externe 24 V DC-Versorgung
Die externe 24 V DC-Versorgung kann als zusätzliche Spannungsversorgung der Steuerkarte sowie etwaiger eingebauter Optionskarten installiert werden.
Dies ermöglicht den Betrieb der LCP Bedieneinheit und der Feldbusoptionen auch bei abgeschalteter Netzversorgung.
Spezifikation der externen 24 V DC-Versorgung:
3
Eingangsspannungsbereich
Max. Eingangsstrom
Durchschnittlicher Eingangsstrom zum Frequenzumrichter
Max. Kabellänge
Eingangskapazitätslast
Einschaltverzögerung
Der Eingang ist schutzbeschaltet.
Klemmennummern:
Klemme 35: - externe 24 V DC-Versorgung
Klemme 36: + externe 24 V DC-Versorgung
Installation:
1. LCP oder Blindabdeckung abziehen.
2. Klemmenabdeckung entfernen.
3. Kabelabschirmblech und Kunststoffabdeckung darunter demon-
tieren.
4. Externe 24 V DC-Versorgung in Optionssteckplatz einführen.
5. Kabelabschirmblech befestigen.
6. Klemmenabdeckung und LCP oder Blindabdeckung wieder an-
bringen.
Wenn die externe 24 V-Versorgung MCB 107 den Steuerstromkreis ver-
sorgt, wird die interne 24 V-Versorgung automatisch getrennt.

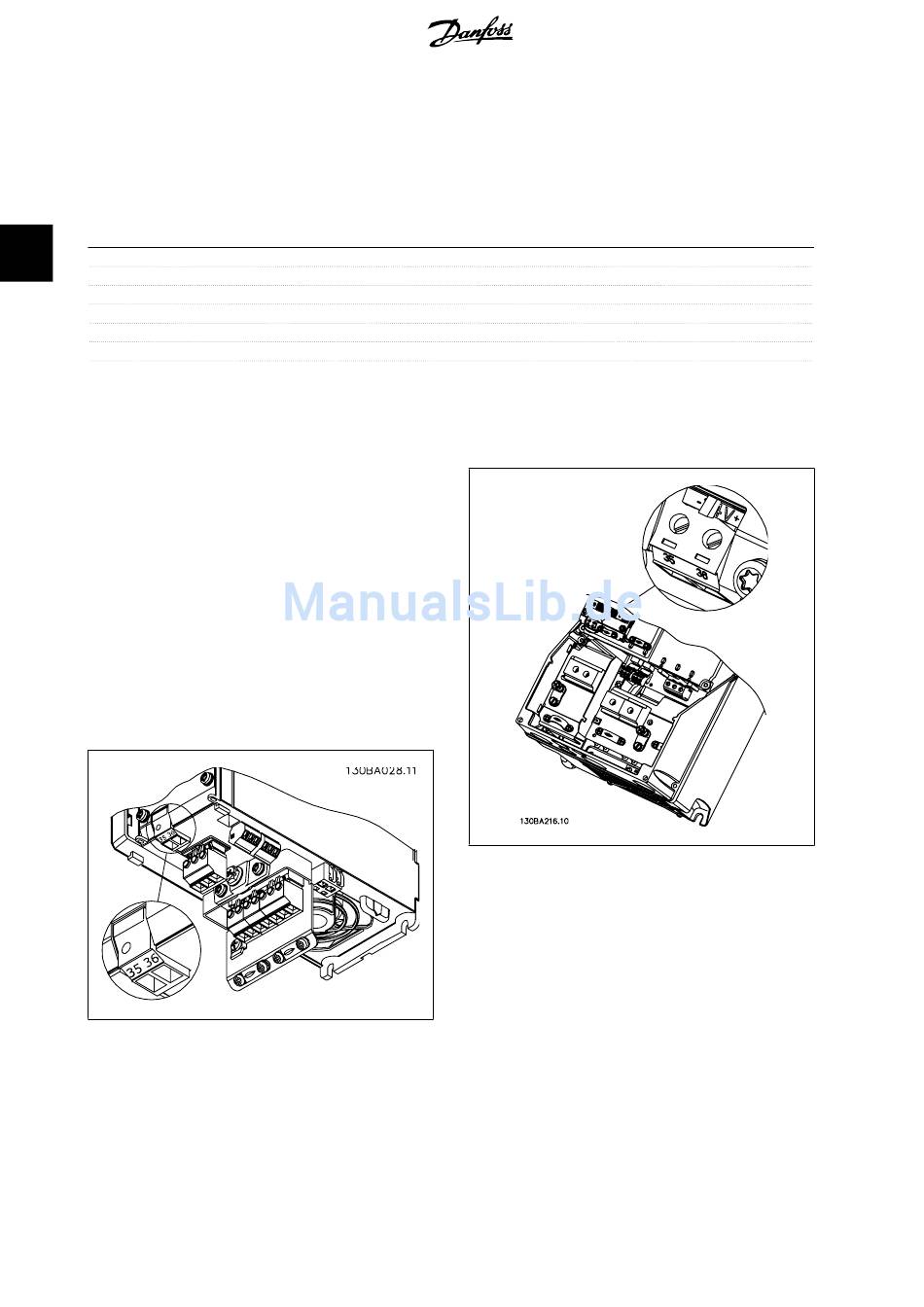

Abbildung 3.21: Anschluss an ext. 24 V-Versorgung (A2-A3).
68
Abbildung 3.22: Anschluss an ext. 24 V-Versorgung (A5-C2).
®
MG.20.N3.03 - VLT ist eine eingetragene Marke von Danfoss.
Projektierungshandbuch für VLT
24 V DC ±15 % (max. 37 V für 10 s)
®
AQUA Drive
2,2 A
0,9 A
75 m
< 10 uF
< 0,6 s
