FC 300 Projektierungshandbuch
Externe 24 V-Steuerspannung MCB
107 (Option D)
Die externe 24 V DC-Versorgung kann als zusätzliche Spannungsversorgung der Steuerkarte
sowie etwaiger eingebauter Optionskarten installiert werden. Dies ermöglicht den Betrieb der LCP
Bedieneinheit und der Feldbusoptionen auch bei abgeschalteter Netzversorgung.
Spezifikation der externen 24 V DC-Versorgung:
Eingangsspannungsbereich ........................................................... 24 V DC ±15 % (max. 37 V für 10 s)
Max. Eingangsstrom ................................................................................................................ 2,2 A
Max. Kabellänge ..................................................................................................................... 75 m
Eingangskapazitätslast ......................................................................................................... < 10 uF
Einschaltverzögerung ............................................................................................................ < 0,6 s
Der Spannungseingang ist geschützt.
Klemmennummern:
Klemme 35: externe 24 V DC-Anschluss -.
Klemme 36: externe 24V DC-Anschluss +.
Installation der Option MCB 107:
Die Energiezufuhr zum Frequenzumrichter
•
unterbrechen.
LCP abziehen.
•
Klemmenabdeckung entfernen.
•
• Kabelabschirmblech und Kunststoffabdeckung
darunter demontieren.
MCB 107 in Optionssteckplatz einstecken.
•
Kabelabschirmblech befestigen.
•
• Klemmenabdeckung und LCP wieder anbringen.
Die Energiezufuhr zum Frequenzumrichter
•
wieder herstellen.
74
FC 300 auswählen
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss

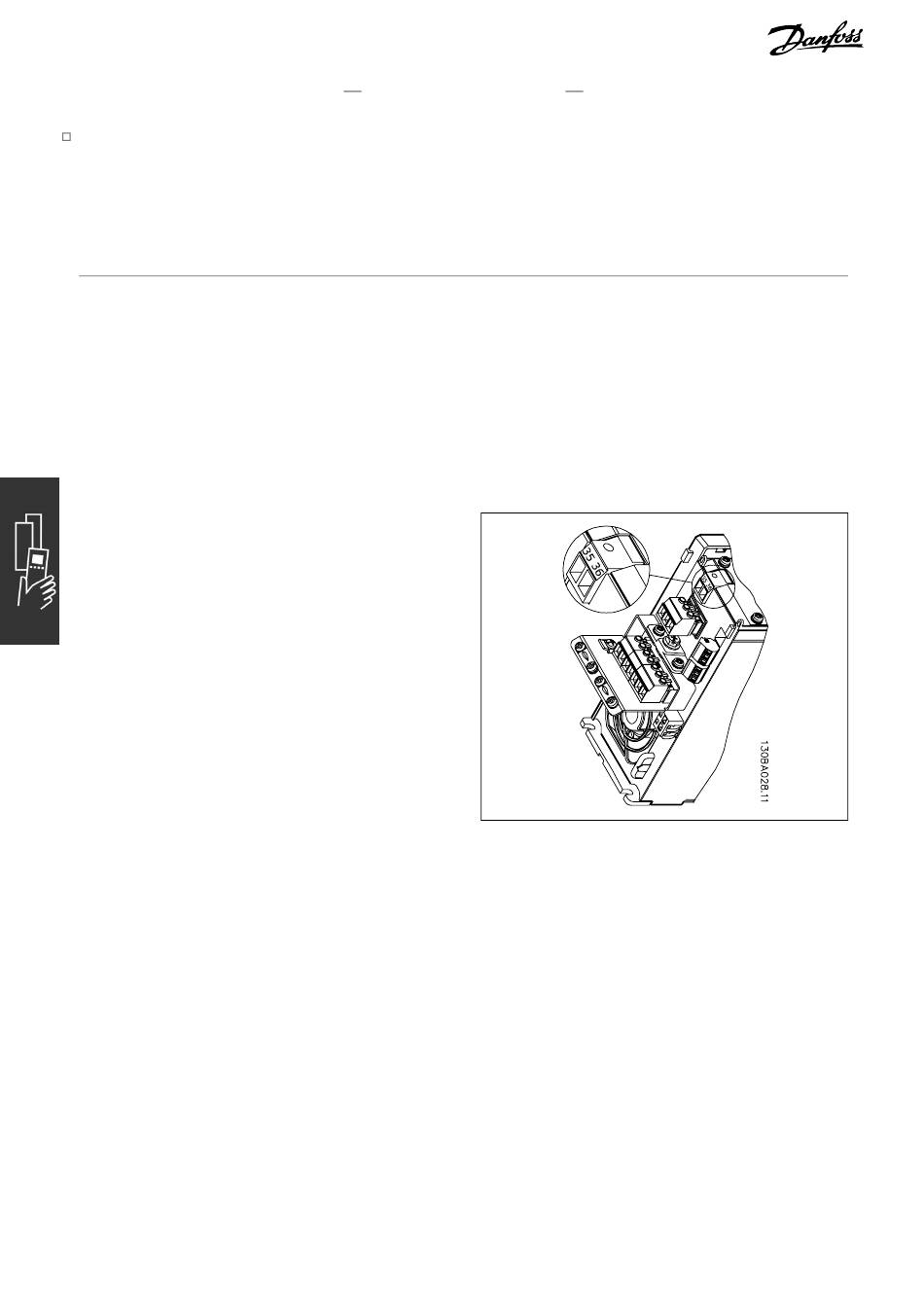

Anschluss an externe 24 V-Stromversorgung.
