FC 300 Profibus

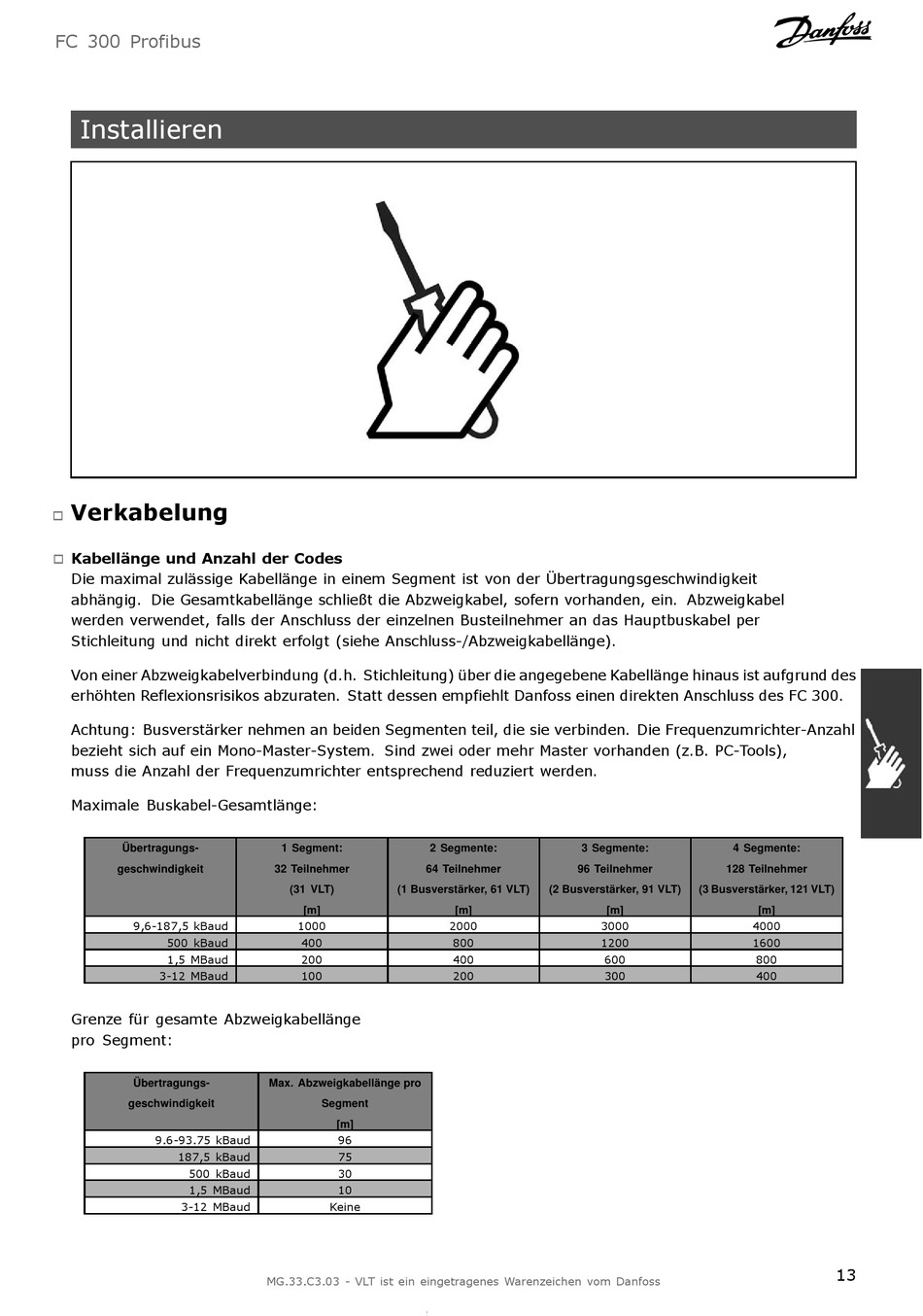

Installieren

Verkabelung

!
Kabellänge und Anzahl der Codes
!
Die maximal zulässige Kabellänge in einem Segment ist von der Übertragungsgeschwindigkeit
abhängig. Die Gesamtkabellänge schließt die Abzweigkabel, sofern vorhanden, ein. Abzweigkabel
werden verwendet, falls der Anschluss der einzelnen Busteilnehmer an das Hauptbuskabel per
Stichleitung und nicht direkt erfolgt (siehe Anschluss-/Abzweigkabellänge).
Von einer Abzweigkabelverbindung (d.h. Stichleitung) über die angegebene Kabellänge hinaus ist aufgrund des
erhöhten Reflexionsrisikos abzuraten. Statt dessen empfiehlt Danfoss einen direkten Anschluss des FC 300.
Achtung: Busverstärker nehmen an beiden Segmenten teil, die sie verbinden. Die Frequenzumrichter-Anzahl
bezieht sich auf ein Mono-Master-System. Sind zwei oder mehr Master vorhanden (z.B. PC-Tools),
muss die Anzahl der Frequenzumrichter entsprechend reduziert werden.
Maximale Buskabel-Gesamtlänge:
Übertragungs-
geschwindigkeit
9,6-187,5 kBaud
500 kBaud
1,5 MBaud
3-12 MBaud
Grenze für gesamte Abzweigkabellänge
pro Segment:
Übertragungs-
geschwindigkeit
9.6-93.75 kBaud
187,5 kBaud
500 kBaud
1,5 MBaud
3-12 MBaud
1 Segment: 2 Segmente:
32 Teilnehmer 64 Teilnehmer
(31 VLT) (1 Busverstärker, 61 VLT)
[m]
1000
400
200
100
Max. Abzweigkabellänge pro
Segment
[m]
96
75
30
10
Keine
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
3 Segmente:
96 Teilnehmer
(2 Busverstärker, 91 VLT)
[m] [m]
2000 3000
800 1200
400 600
200 300
4 Segmente:
128 Teilnehmer
(3 Busverstärker, 121 VLT)
[m]
4000
1600
800
400
