Elektrische Installation
HINWEIS
Der Frequenzumrichter kann nicht ohne Signal an
Klemme 27 laufen, es sei denn, Sie programmieren
Klemme 27 über Parameter 5-12 Klemme 27 Digital-
eingang neu.

5.8.5 Konfiguration der seriellen

Schnittstelle RS485
RS485 ist eine Zweileiter-Busschnittstelle, die mit einer
busförmigen Netztopologie kompatibel ist. Sie umfasst
5 5
folgende Funktionen:
•
Sie können entweder das Danfoss FC- oder das
Modbus RTU-Kommunikationsprotokoll, die intern
im Frequenzumrichter vorhanden sind,
verwenden.
•
Sie können Funktionen extern über die Protokoll-
software und die RS485-Verbindung oder in
Parametergruppe 8-** Opt./Schnittstellen program-
mieren.
•
Durch Auswahl eines bestimmten Kommunikati-
onsprotokolls werden verschiedene
Standardparametereinstellungen passend zu den
Spezifikationen dieses Protokolls geändert, sodass
einige zusätzliche protokollspezifische Parameter
verfügbar sind.
•
Zur Bereitstellung zusätzlicher Kommunikations-
protokolle sind Optionskarten zum Einbau in den
Frequenzumrichter erhältlich. Die Installations-
und Betriebsanweisungen entnehmen Sie der
Dokumentation der jeweiligen Optionskarte.
•
Ein Schalter (BUS TER.) auf der Steuerkarte dient
zum Zuschalten des Busabschlusswiderstands.
Siehe Abbildung 5.22.
Führen Sie zur grundlegenden Konfiguration der seriellen
Kommunikation die folgenden Schritte durch:
1. Schließen Sie das serielle RS485-Schnittstel-
lenkabel an die Klemmen (+)68 und (-)69 an.
1a
1b
2. Wählen Sie die folgenden Parametereinstellungen:
2a
2b
2c
44
®
VLT
Verwenden Sie ein abgeschirmtes
serielles Schnittstellenkabel (empfohlen).
Informationen zur vorschriftsgemäßen
Erdung finden Sie unter
Kapitel 5.6 Anschließen an die Erde.
Den Protokolltyp in Parameter 8-30 FC-
Protokoll.
Die Frequenzumrichter-Adresse in
Parameter 8-31 Adresse.
Die Baudrate in Parameter 8-32 Baudrate.
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
HVAC Drive FC 102

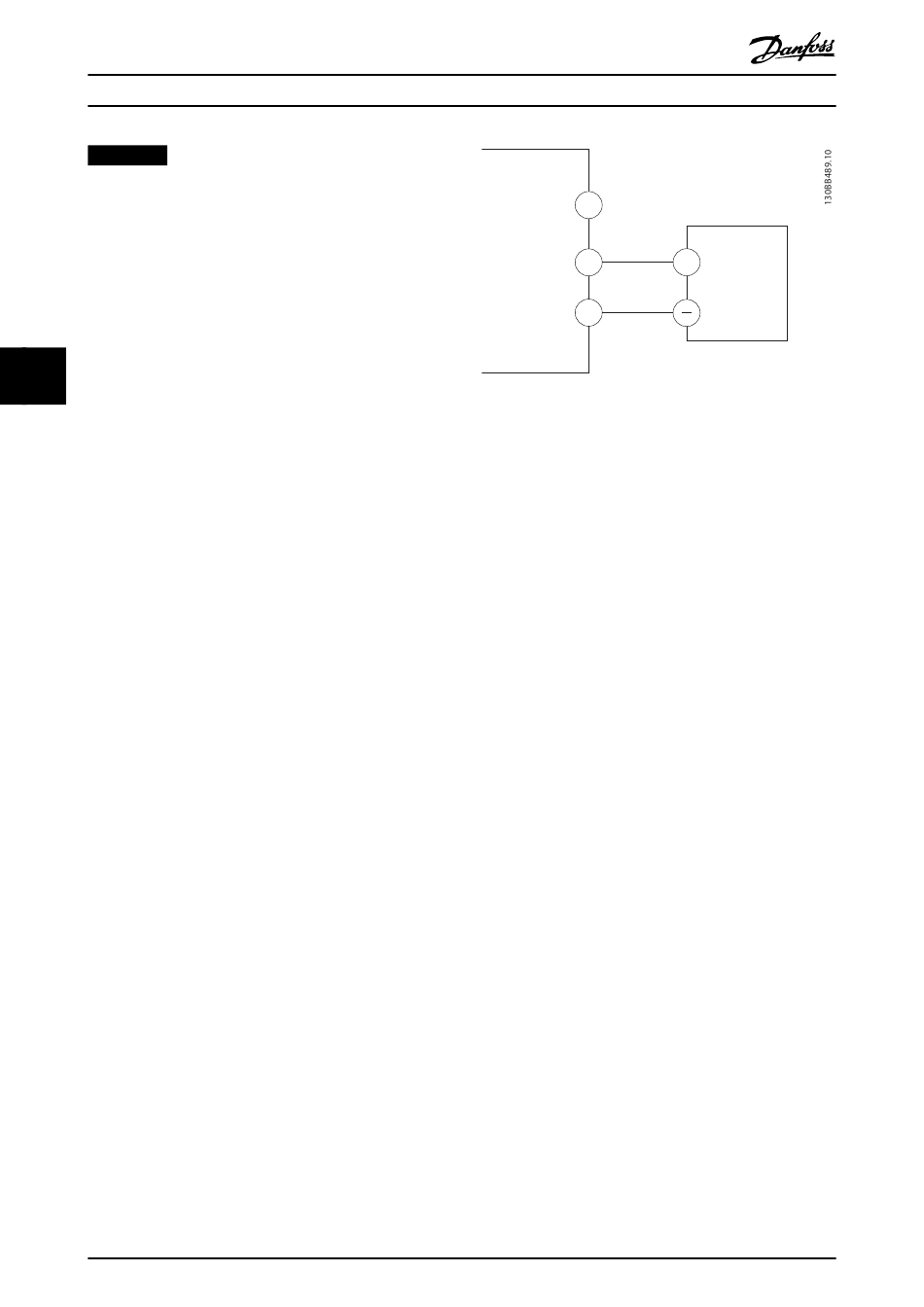

Abbildung 5.21 Schaltbild für serielle Kommunikation
5.8.6 Verdrahtung der Funktion Safe Torque
Off (STO)
Die Funktion Safe Torque Off (STO) ist ein Bestandteil des
sicherheitsbezogenen Steuerungssystems. Damit verhindert
sie, dass der Frequenzumrichter das Drehmoment erzeugt,
das der Motor zum Drehen benötigt.
Zur Ausführung der STO-Funktion ist eine zusätzliche
Verkabelung des Frequenzumrichters erforderlich. Nähere
Informationen finden Sie in der Bedienungsanleitung der
Funktion Safe Torque Off (STO).
5.8.7 Verkabelung des Heizgeräts
Das Heizgerät ist eine Option, die Kondensation im
Gehäuse verhindert, wenn der Frequenzumrichter
ausgeschaltet ist. Die Heizung ist für die Verdrahtung vor
Ort und die Steuerung durch ein HVAC-Management-
system ausgelegt.
Spezifikationen
•
Nennspannung: 100–240
•
Kabelquerschnitt: 12–24 AWG
5.8.8 Verdrahtung der Hilfskontakte zum
Trennschalter
Der Trennschalter wird als Option werkseitig installiert. Die
Hilfskontakte, mit dem Trennschalter verwendete Signalzu-
behörteile, werden werkseitig nicht installiert, um eine
größere Flexibilität bei der Installation zu ermöglichen. Die
Kontakte rasten ohne Werkzeuge ein.
Sie müssen die Kontakte an bestimmten Positionen auf
dem Trennschalter abhängig von ihren Funktionen instal-
lieren. Das Datenblatt im Zubehörbeutel, der zum
Lieferumfang des Frequenzumrichters gehört, enthält
Informationen dazu.
61
68 +
RS485
69
MG16O203
