6. Installieren
6

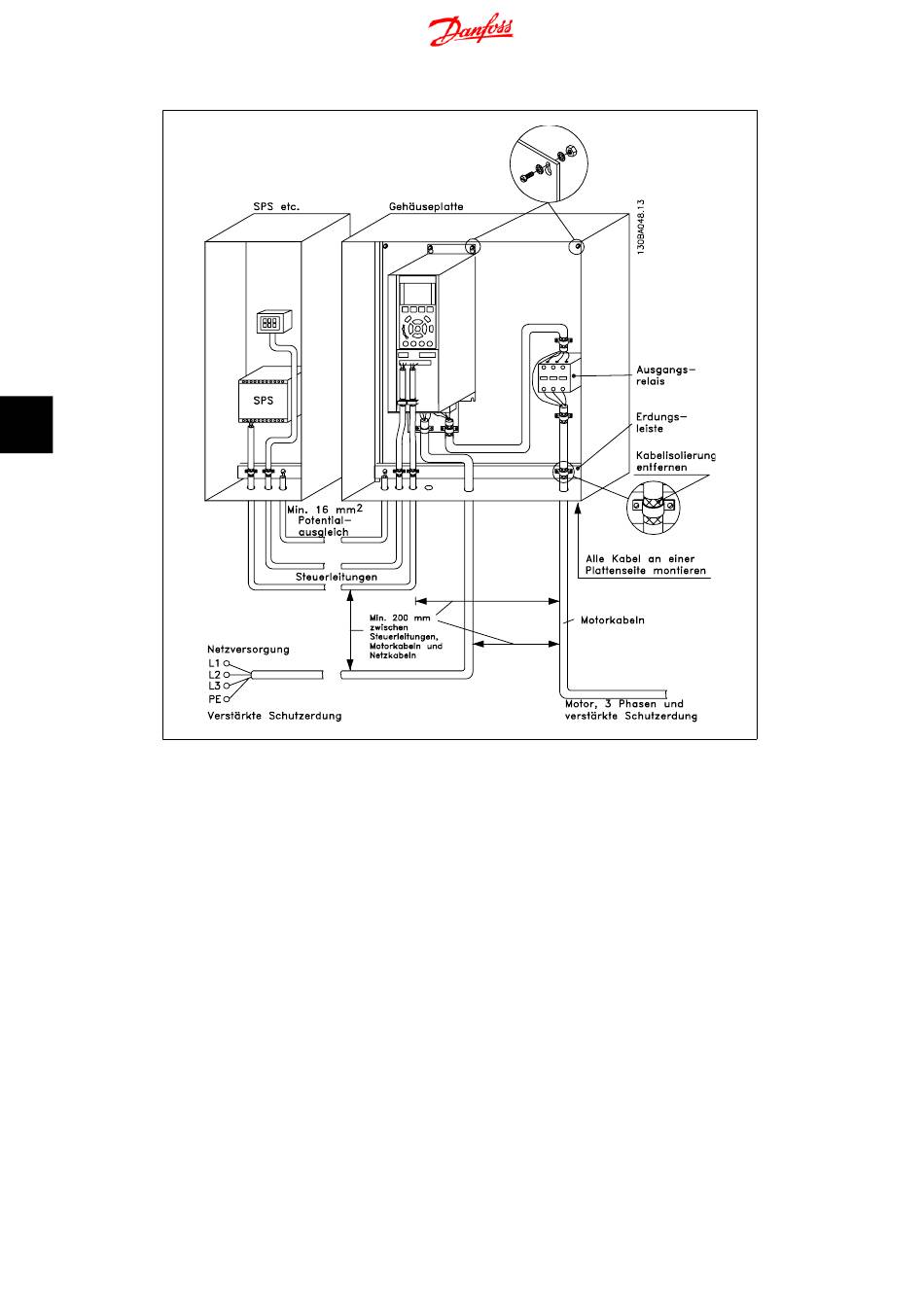

Abbildung 6.14: EMV-gerechte elektrische Installation eines Frequenzumrichters im Schaltschrank.
6.8.2. Verwendung EMV-gemäßer Kabel
Um die EMV-Immunität der Steuerkabel und die EMV-Emission von den Motorkabeln zu optimie-
ren, empfiehlt sich die Verwendung umflochtener abgeschirmter Kabel.
Die Fähigkeit eines Kabels, ein- und ausstrahlende elektrische Störstrahlung zu reduzieren, hängt
von der Übertragungsimpedanz (Z
ausgelegt, die Übertragung elektrischer Störgeräusche zu mindern, wobei allerdings Abschirmun-
gen mit niedrigerem (Z
Die Übertragungsimpedanz (Z
prüfung und Beurteilung der mechanischen Eigenschaften des Kabels lässt sich die Übertragungs-
impedanz (Z
Die Übertragungsimpedanz (Z
-
-
132
) ab. Die Abschirmung von Kabeln ist normalerweise darauf
T
) wirksamer sind als Abschirmungen mit höherem (Z
T
) wird von den Kabelherstellern selten angegeben. Durch Sicht-
T
) jedoch einigermaßen abschätzen.
T
) kann aufgrund folgender Faktoren beurteilt werden:
T
Leitfähigkeit des Abschirmmaterials
Kontaktwiderstand zwischen den Leitern des Abschirmmaterials
MG.33.B9.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
FC 300 Projektierungshandbuch
).
T
