6.11.2 Verwendung EMV-gemäßer Kabel
Um die EMV-Immunität der Steuerkabel zu optimieren und die EMV-Emission von den Motorkabeln zu minimieren, empfiehlt sich die Verwendung ge-
flochtener abgeschirmter Kabel.
Die Fähigkeit eines Kabels, ein- und ausstrahlende elektrische Störstrahlung zu reduzieren, hängt von der Übertragungsimpedanz (Z
von Kabeln ist normalerweise darauf ausgelegt, die Übertragung elektrischer Störgeräusche zu mindern, wobei allerdings Abschirmungen mit niedrigerer
Übertragungsimpedanz (Z ) wirksamer sind als Abschirmungen mit höherem (Z
T
Die Übertragungsimpedanz (Z ) wird von den Kabelherstellern selten angegeben. Durch Sichtprüfung und Beurteilung der mechanischen Eigenschaften
T
des Kabels lässt sich die Übertragungsimpedanz (Z
Die Übertragungsimpedanz (Z
T

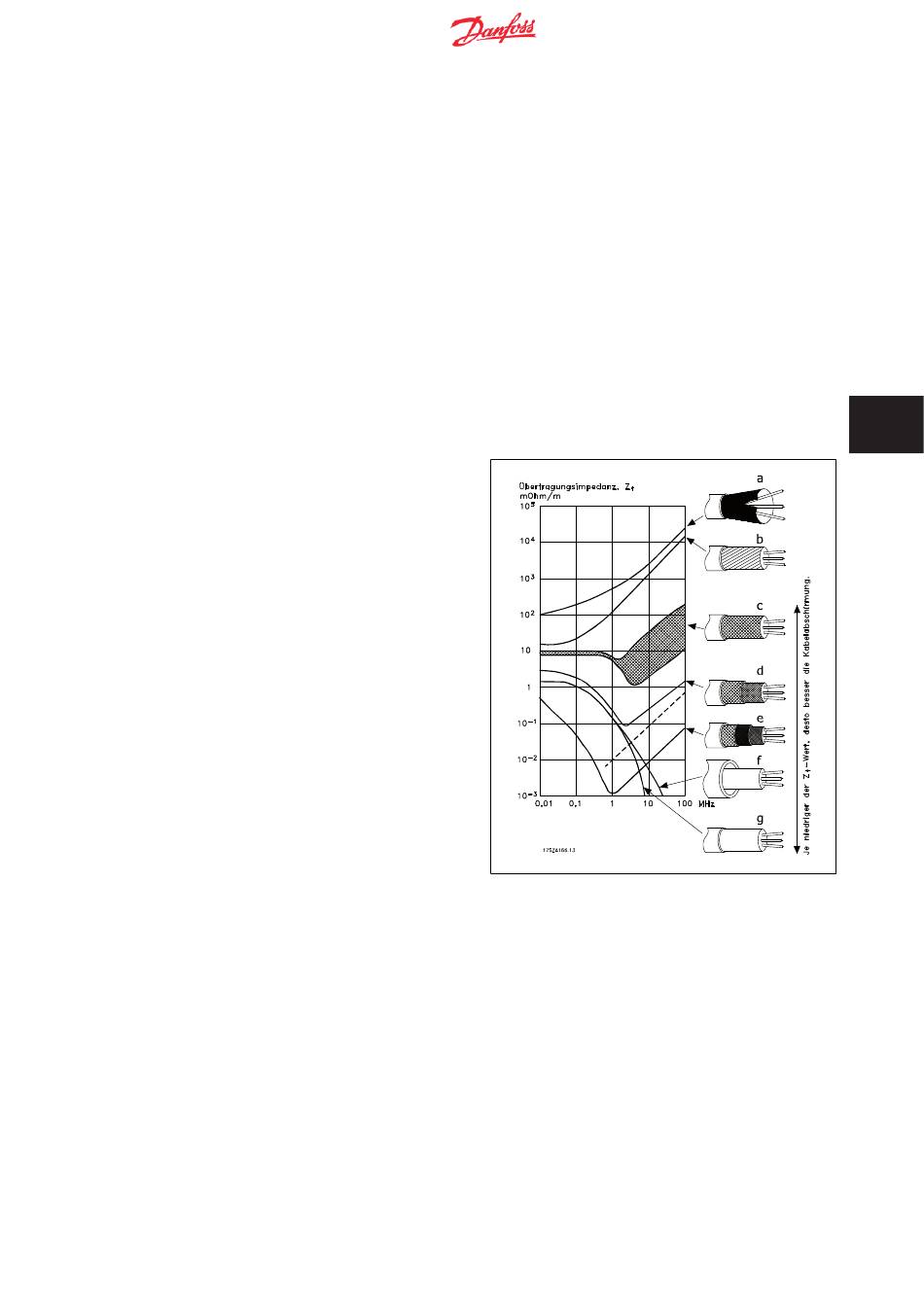

- Leitfähigkeit des Abschirmmaterials
- Kontaktwiderstand zwischen den Leitern des Abschirmmaterials
- Schirmdeckung, d. h. die physische Fläche des Kabels, die durch den Schirm abgedeckt ist (häufig in Prozent angegeben)
- Art der Abschirmung (geflochten oder verdrillt)
a. Aluminium-Ummantelung mit Kupferdraht
b. Verdrillter Kupferdraht oder abgeschirmtes Stahldrahtkabel
c. Einlagiges Kupferdrahtgeflecht mit prozentual schwankender
Schirmabdeckung
(Mindestanforderung)
d. Zweilagiges Kupferdrahtgeflecht
e. Zweilagiges Kupferdrahtgeflecht mit magnetischer, abgeschirm-
ter Zwischenlage
f. In Kupfer- oder Stahlrohr geführtes Kabel
g. Bleikabel mit 1,1 mm Wandstärke
) jedoch einigermaßen abschätzen.
T
) kann aufgrund folgender Faktoren beurteilt werden:
