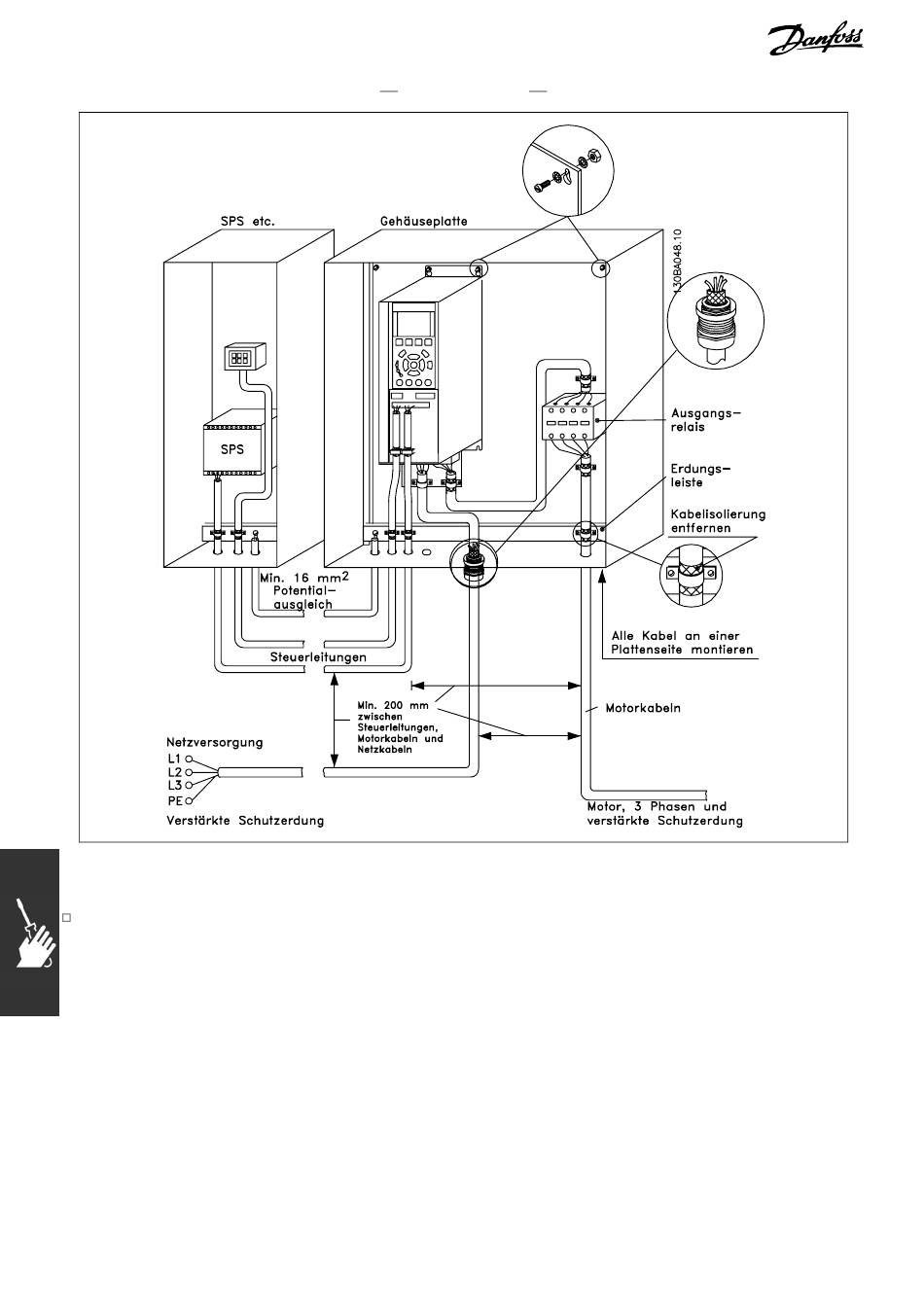

EMV-gerechte elektrische Installation eines IP20 Frequenzumrichters.
Verwendung EMV-gemäßer Kabel
Um die EMV-Immunität der Steuerkabel und die EMV-Emission von den Motorkabeln zu optimieren,
empfiehlt sich die Verwendung umflochtener abgeschirmter Kabel.
Die Fähigkeit eines Kabels, ein- und ausstrahlende elektrische Störstrahlung zu reduzieren, hängt
von der Übertragungs-Impedanz (Z ) ab. Die Abschirmung von Kabeln ist normalerweise darauf
T
ausgelegt, die Übertragung elektrischer Störungen zu mindern, wobei allerdings Abschirmungen
mit niedrigerem Z wirksamer sind als Abschirmungen mit höherem Z .
T T
Die Übertragungs-Impedanz (Z ) wird von den Kabelherstellern selten angegeben. Durch
T
Sichtprüfung und Beurteilung der mechanischen Eigenschaften des Kabels lässt sich die
Übertragungs-Impedanz jedoch einigermaßen abschätzen.
