5.8.2. Verwendung EMV-gemäßer Kabel
Um die EMV-Immunität der Steuerkabel zu optimieren und die EMV-Emission von den Motorkabeln zu minimieren, empfiehlt sich die Verwendung ge-
flochtener abgeschirmter Kabel.
Die Fähigkeit eines Kabels, ein- und ausstrahlende elektrische Störstrahlung zu reduzieren, hängt von der Übertragungsimpedanz (Z
von Kabeln ist normalerweise darauf ausgelegt, die Übertragung elektrischer Störgeräusche zu mindern, wobei allerdings Abschirmungen mit niedrigerer
Übertragungsimpedanz (Z
Die Übertragungsimpedanz (Z
des Kabels lässt sich die Übertragungsimpedanz (Z
Die Übertragungsimpedanz (Z
5
toren beurteilt werden:
- Leitfähigkeit des Abschirmmaterials
- Kontaktwiderstand zwischen den Leitern des Abschirmmaterials
- Schirmdeckung, d. h. die physische Fläche des Kabels, die durch
den Schirm abgedeckt ist (häufig in Prozent angegeben)
- Art der Abschirmung (geflochten oder verdrillt)

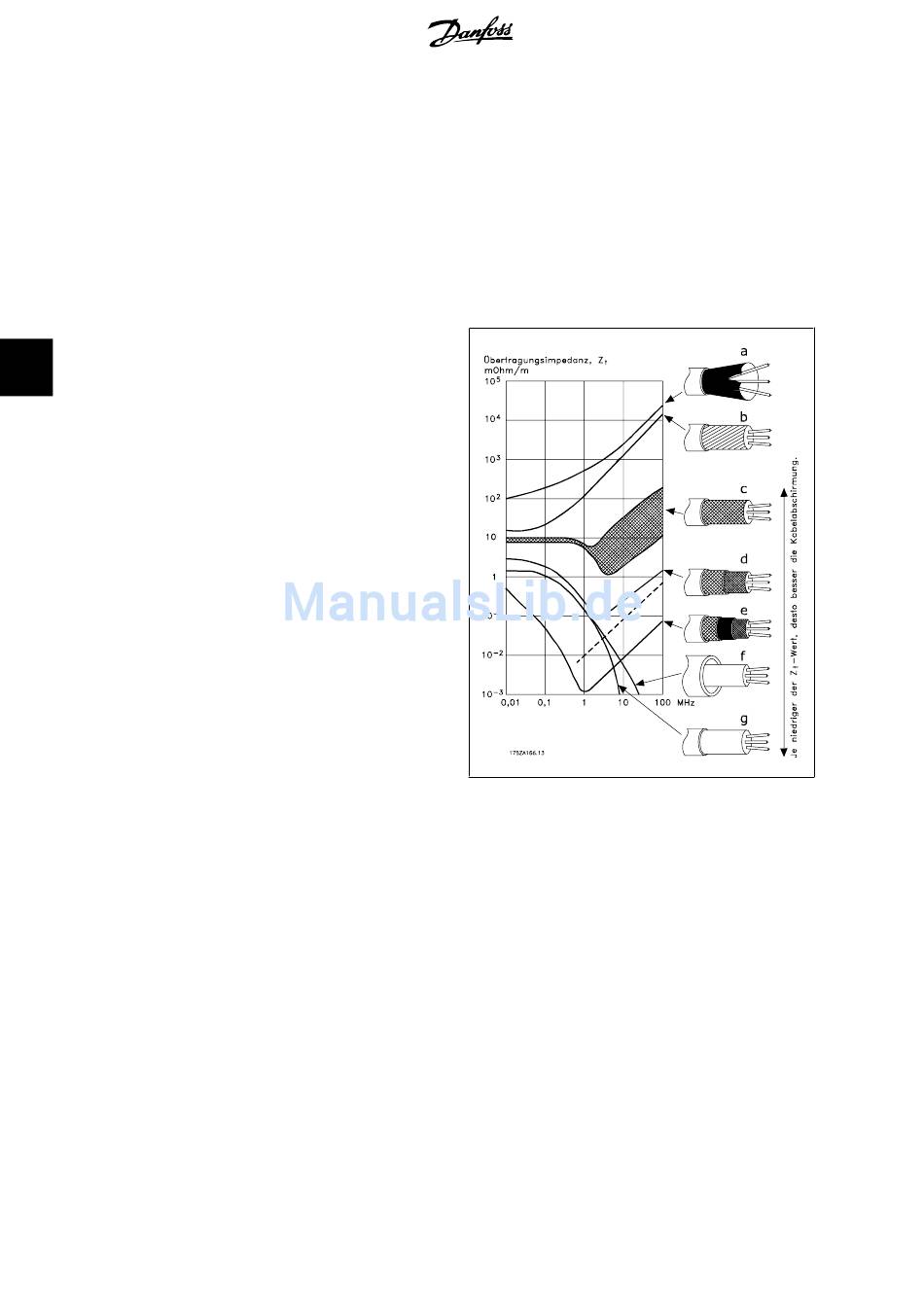

a. Aluminium-Ummantelung mit Kupferdraht1
b. Verdrillter Kupferdraht oder abgeschirmtes Stahldrahtkabel 1
c. Einlagiges Kupferdrahtgeflecht mit prozentual schwankender
Schirmabdeckung
(Mindestanforderung)1
d. Zweilagiges Kupferdrahtgeflecht1
e. Zweilagiges Kupferdrahtgeflecht mit magnetischer, abgeschirm-
ter Zwischenlage1
f. In Kupfer- oder Stahlrohr geführtes Kabel1
g. Bleikabel mit 1,1 mm Wandstärke1
112
) wirksamer sind als Abschirmungen mit höherem (Z
T
) wird von den Kabelherstellern selten angegeben. Durch Sichtprüfung und Beurteilung der mechanischen Eigenschaften
T
) jedoch einigermaßen abschätzen.
T
) kann aufgrund folgender Fak-
T
