FC 300 Produkthandbuch

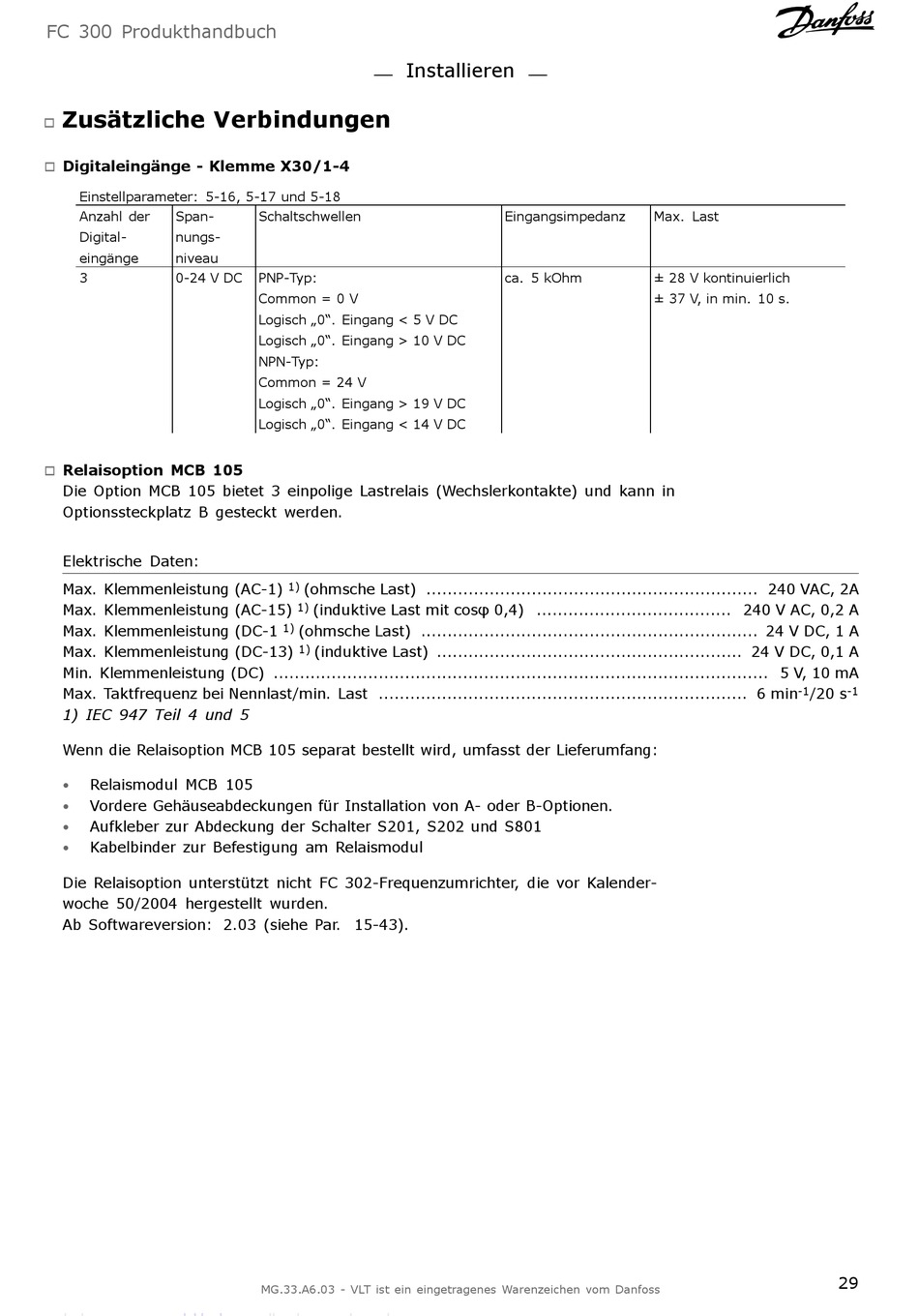

Zusätzliche Verbindungen
"
Digitaleingänge - Klemme X30/1-4
"
Einstellparameter: 5-16, 5-17 und 5-18
Anzahl der Span-
Digital- nungs-
eingänge niveau
3 0-24 V DC

Relaisoption MCB 105

"
Die Option MCB 105 bietet 3 einpolige Lastrelais (Wechslerkontakte) und kann in
Optionssteckplatz B gesteckt werden.
Elektrische Daten:
Max. Klemmenleistung (AC-1)
Max. Klemmenleistung (AC-15)
Max. Klemmenleistung (DC-1
Max. Klemmenleistung (DC-13)
Min. Klemmenleistung (DC) .............................................................................................. 5 V, 10 mA
Max. Taktfrequenz bei Nennlast/min. Last ...................................................................... 6 min
1) IEC 947 Teil 4 und 5
Wenn die Relaisoption MCB 105 separat bestellt wird, umfasst der Lieferumfang:
Relaismodul MCB 105
•
Vordere Gehäuseabdeckungen für Installation von A- oder B-Optionen.
•
Aufkleber zur Abdeckung der Schalter S201, S202 und S801
•
Kabelbinder zur Befestigung am Relaismodul
•
Die Relaisoption unterstützt nicht FC 302-Frequenzumrichter, die vor Kalender-
woche 50/2004 hergestellt wurden.
Ab Softwareversion: 2.03 (siehe Par. 15-43).
Installieren
Schaltschwellen
PNP-Typ:
Common = 0 V
Logisch „0". Eingang < 5 V DC
Logisch „0". Eingang > 10 V DC
NPN-Typ:
Common = 24 V
Logisch „0". Eingang > 19 V DC
Logisch „0". Eingang < 14 V DC
1) (ohmsche Last) ............................................................... 240 VAC, 2A
1) (induktive Last mit cosφ 0,4) ..................................... 240 V AC, 0,2 A
1)
(ohmsche Last) ................................................................ 24 V DC, 1 A
1) (induktive Last) .......................................................... 24 V DC, 0,1 A
MG.33.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Eingangsimpedanz Max. Last
ca. 5 kOhm ± 28 V kontinuierlich
± 37 V, in min. 10 s.
-1 /20 s -1
29
