Ablauf der Abnahmeprüfung:
1. Trennen Sie die 24 V-DC Versorgung an Klemme 37 über die externe Sicherheitsvorrichtung, während der Motor durch den FC 202 angetrieben
wird (d. h. Netzversorgung bleibt bestehen). Die Prüfung ist bestanden, wenn der Motor mit einem Freilauf reagiert und die mechanische Bremse
(falls vorhanden) geschlossen wird.
2. Dann aktivieren Sie erneut ein Reset-Signal (über Bus, Digitaleingang oder [Reset]-Taste). Der Prüfungsschritt ist bestanden, wenn der Motor
im Sicherheitsstopp bleibt und die mechanische Bremse (falls angeschlossen) geschlossen bleibt.
3. Dann legen Sie wieder die 24 V-Gleichspannung an Klemme 37 an. Der Prüfungsschritt ist bestanden, wenn der Motor im Freilauf bleibt und die
mechanische Bremse (falls angeschlossen) geschlossen bleibt.
4. Dann aktivieren Sie erneut ein Reset-Signal (über Bus, Digitaleingang oder [Reset]-Taste). Der Prüfungsschritt ist bestanden, wenn der Motor
wieder anläuft.
5. Die Abnahmeprüfung ist bestanden, wenn alle vier Prüfungsschritte erfolgreich absolviert wurden.
5.5. Zusätzliche Verbindungen

5.5.1. Zwischenkreiskopplung

Die Zwischenkreisklemme wird zur Sicherung der DC-Versorgung verwendet. Dabei wird der Zwischenkreis von einer externen Gleichstromquelle versorgt.
Nummern verwendete Klemmen: 88, 89

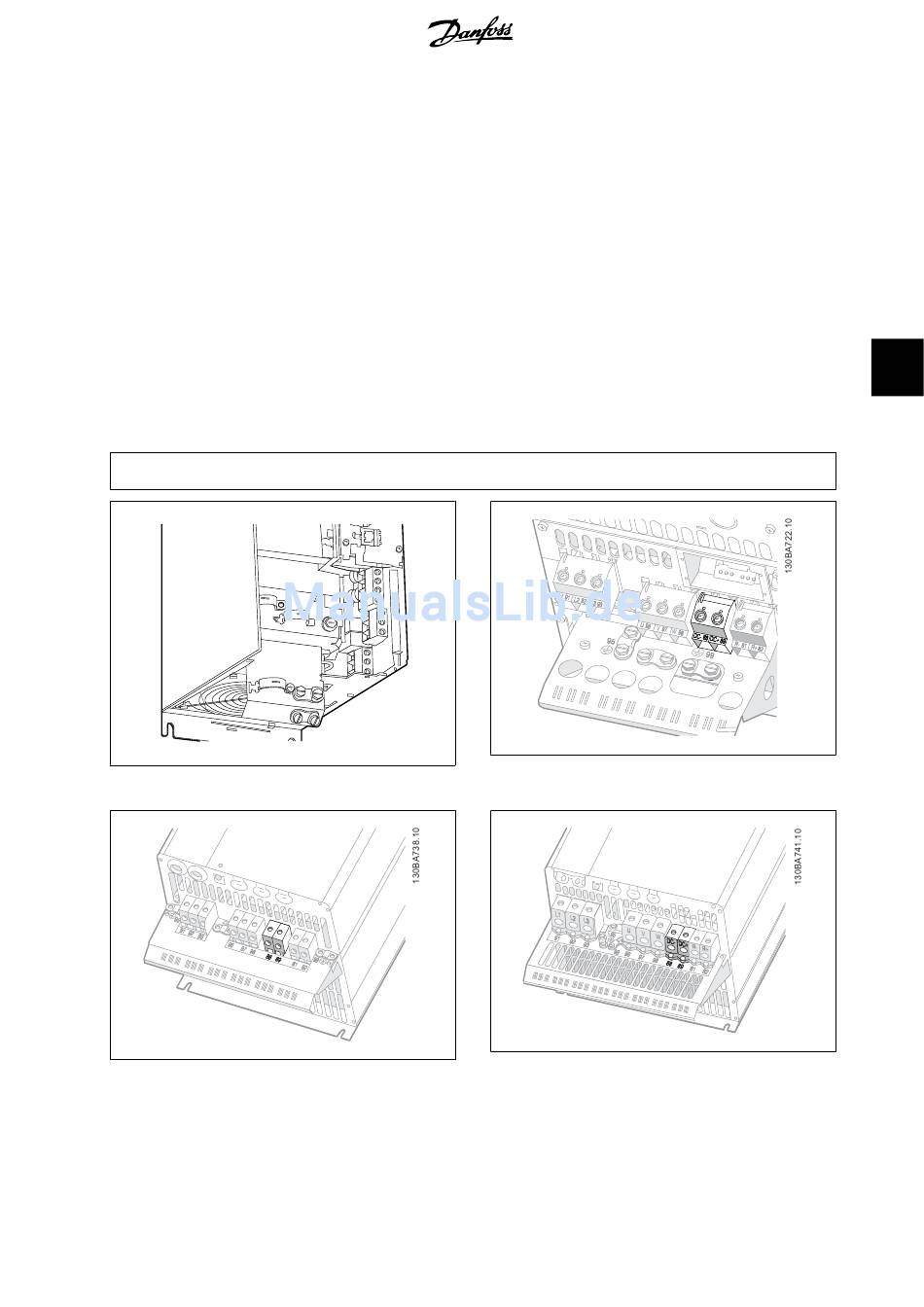

Abbildung 5.12: Zwischenkreiskopplungen Gehäuse B3.
Abbildung 5.14: Zwischenkreiskopplungen Gehäuse C3.
Weitere Informationen erhalten Sie bei Danfoss.
®
AQUA Drive
®
MG.20.N3.03 - VLT ist eine eingetragene Marke von Danfoss.
Abbildung 5.13: Zwischenkreiskopplungen Gehäuse B4.
Abbildung 5.15: Zwischenkreiskopplungen Gehäuse C4.
