Zusätzliche Verbindungen

Zwischenkreiskopplung

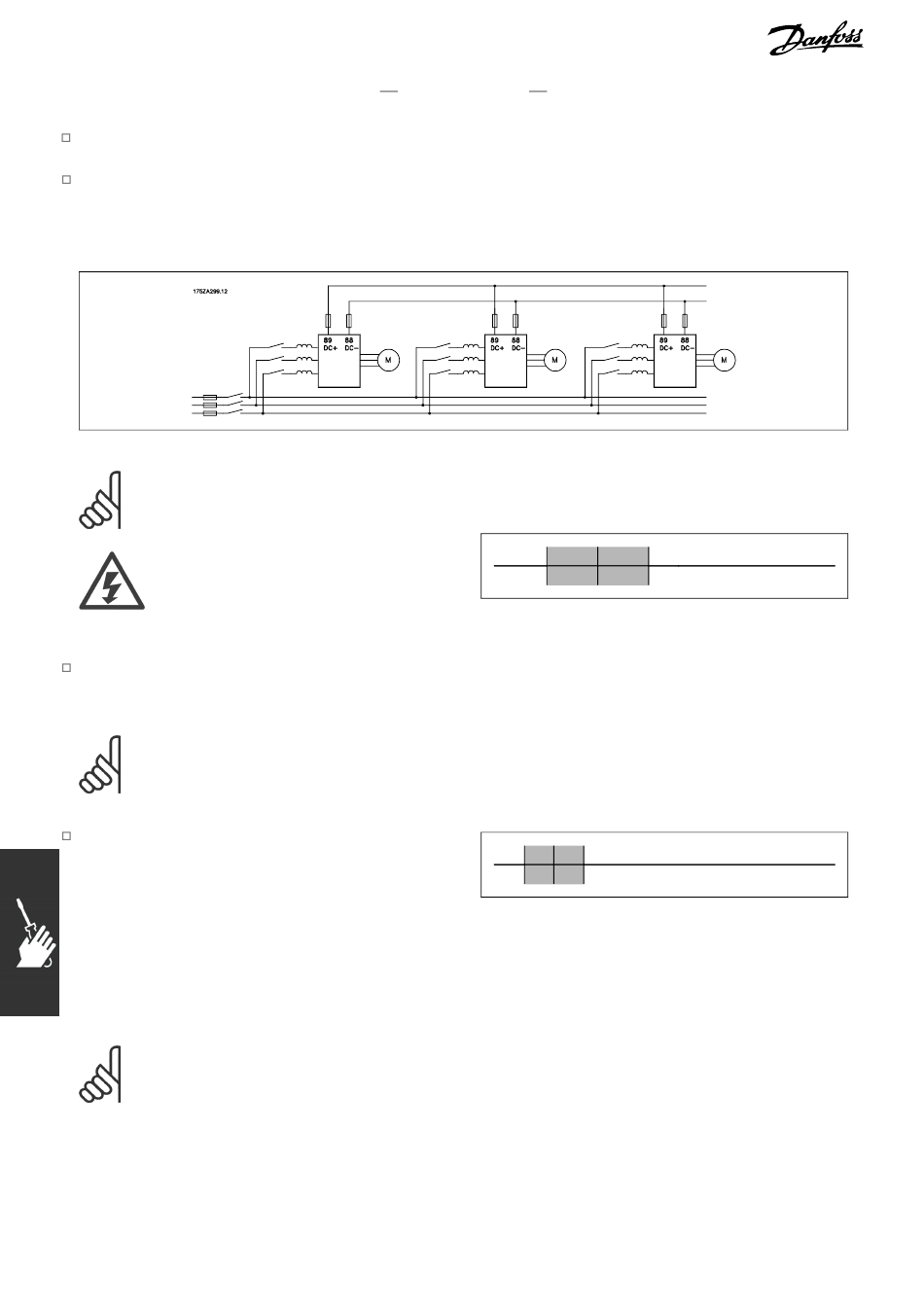

Mit der Zwischenkreiskopplung können Sie die Zwischenkreise mehrerer Frequenzumrichter verbinden. Die
Installation von zusätzlichen Sicherungen und Netzdrosseln (siehe Abbildung) ist in diesem Falle notwendig.
ACHTUNG!:
Die Kabel für Zwischenkreiskopplung müssen abgeschirmt sein. Bei Verwendung eines nicht
abgeschirmten Kabels werden einige EMV-Anforderungen nicht mehr erfüllt.
Zwischen den Klemmen 88 und 89 können
Spannungen bis 975 V DC auftreten.

Installation der Zwischenkreiskopplung

Das Anschlusskabel muss abgeschirmt sein. Die max. Länge zwischen Frequenzum-
richter und DC-Sammelschiene beträgt 25 m.
ACHTUNG!:
Die Zwischenkreiskopplung ist nur mit Sonderzubehör möglich und erfordert
besondere Sicherheitsüberlegungen. Nähere Informationen finden Sie in der
Anleitung zur Zwischenkreiskopplung MI.50.NX.YY.

Bremswiderstandsanschluss

Das Anschlusskabel des Bremswiderstands
muss abgeschirmt sein.
Benutzen Sie Schirmbügel oder EMV-Verschraubungen, um den Kabelschirm am Frequenzumrichter
1.
und am Abschirmblech des Bremswiderstands aufzulegen.
2. Der Querschnitt des Bremskabels muss dem Bremsstrom angepasst werden.
ACHTUNG!:
Zwischen den Klemmen können Spannungen bis zu 975 V DC (bei 600 V AC) auftreten.
106
Installieren
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Nr. 88 89 Zwischenkreiskopplung
DC - DC +
Nr. 81 82 Bremswiderstandsklemmen
R- R+
